| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE RoHS |

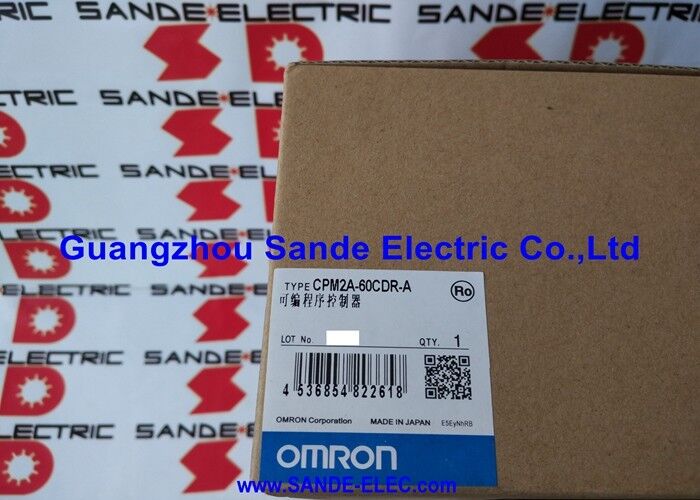

| モデル番号 | CPM2A-60CDR-A |
CPM2A-60CDR-Aは,OmronのCPM2AコンパクトPLCファミリーの最大の標準モデルである.36のデジタル入力と24のリレー出力が1つのAC電源付きハウスに統合されている.バックプレンが組み立てられない制御器がDINレールに搭載され,配線された日から60点のI/O容量が完全に利用できます.
このコンパクトな"ブロック"構造は,小型機械の制御のための決定的な実用的な利点です.30のセンサーと20のアクチュエータを必要とする電源制御箱は,単一のCPM2A-60CDR-Aと端末ストライプの周りに構築できますレイクベースのCPUと複数の信号モジュールで同じI/O数を分散するよりもコスト効率の良いインストールです
電気回線電源は,電源が電源を回転させ,電源を回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させ,電源が回転させられる.機械が使用する電圧に関係なく信号ランプは全てリレーコンタクトに直接接続されますPLCの内部ロジックから電気を隔離している.
| パラメータ | 価値 |
|---|---|
| デジタル入力 | 36 × DC |
| デジタル出力 | 24 × リレーコンタクト |
| 供給 | 100V240V AC |
| プログラム | 4,096ステップ |
| 計時器/カウンター | 256 |
| RS-232C | 内蔵 |
| パルス I/O | そうだ |
| マックス.I/O (拡張) | 120ポイント |
| ステータス | 廃品 |
CPM2A-60CDR-Aの内蔵RS-232C周辺ポートは,プログラミング端末,HMIディスプレイ,バーコードリーダー,シリアルデータデバイスを直接接続します.追加の通信モジュールは必要ありません.CPM2A アーキテクチャでは,このポートはプログラミングアクセス (CX-ProgrammerまたはSYSMAC-CPT) と実行時のシリアルデバイス通信の両方を処理します.
単一の小さな操作パネルが機械の状態を表示し,操作者の入力を受け入れる必要があるコンパクトマシンパネルの場合組み込みRS-232Cは,モジュールスロットを消費せず,配線の複雑さを追加せずに接続を提供します..
輸送機と材料処理:ベルトセンサー,位置スイッチ,および光電気検出器を監視する36の入力. 24のリレー出力はモーターコンタクタ,ディバーターゲート,アラーム出力を制御する.AC電源は,別々のSMPSなしでパネルのメーター回路に直接接続されます..
梱包機械の制御:パネウマティックバルブパイロット (24VDC),モーターコンタクター (230VAC),カウンター出力はすべて電圧マッチングハードウェアなしでリレーコンタクトに接続する.内蔵パルス出力 単一の長さカウントや位置付けを独立機能モジュールなしでサポート.
古いシステムのスペア:CPM2A-60CDR-Aの多くのユニットは,世界中で使用中です.直接交換は,オリジナルのI/Oアドレスマップ,通信ポートの構成,プログラム変更は必要ない.
Q1: CPM2A-60CDR-AとCPM2A-60CDT-Aの違いは何ですか?
-60CDRには24つのリレーコンタクト出力がある. -60CDTには24つのトランジスタ (固体) 出力がある. リレー出力はミリ秒速でACとDCの両方の負荷を切り替える.トランジスタ出力は 24VDC をマイクロ秒速でのみ切り替える. 混合電圧負荷と頻度少ないサイクルアクチュエータのためのリレーを選択します. 高速DC負荷,パルス出力,頻度多いサイクル気圧弁のためのトランジスタを選択します.
Q2: 拡張ユニットは何個追加できるのですか? どんなタイプが利用可能ですか?
CPM2A-60CDR-Aには最大2つの拡張ユニットが追加され,最大システムI/Oが120ポイントに達する.利用可能な拡張ユニットには20ポイントリレー出力 (CPM2A-20EDR),20点トランジスタ出力 (CPM2A-20EDT)アナログ出力拡張ユニットも利用可能である.
Q3: CPM2A-60CDR-Aに接続されるプログラミングソフトウェアは?
CX-Programmer (Omronの標準IEC 61131-3プログラミング環境) は,USBからRS-232アダプタとCS1W-CN226または同等のケーブルを使用して,内蔵RS-232Cポートを使用して接続する.古いSYSMAC-CPTソフトウェアも CPM2Aに対応していますCX-Programmer V9 以前のバージョンが必要です. 現在の CX-One パッケージには互換性のあるバージョンが含まれています.
Q4:CPM2A-60CDR-AはアナログI/Oをサポートしていますか?
ベースCPUにはアナログチャネルが組み込まれていない.アナログ機能は拡張ユニットによって追加される:CPM2A-4ADは4つのアナログ入力 (010Vまたは420mA) を提供する.そしてCPM2A-2DAは2つのアナログ出力を提供しますシステムごとに最大1つのアナログ入力と1つのアナログ出力拡張ユニット.
Q5: 中断後,CPM2A-60CDR-Aはどこから入手されますか?
確立したオムロンCPM2Aアフターマーケットを通じて 産業自動化用スペアパーツディーラー, 検証された余剰サプライヤー, 古いPLC専門家.CPM2Aは1990年代と2000年代からの大規模なグローバルインストールベースを持っています-60CDR-Aのアフターマーケット利用は,一般的に信頼性があります.注文する前に, -A (AC供給) の後尾がインストールされたユニットと一致していることを確認してください.
