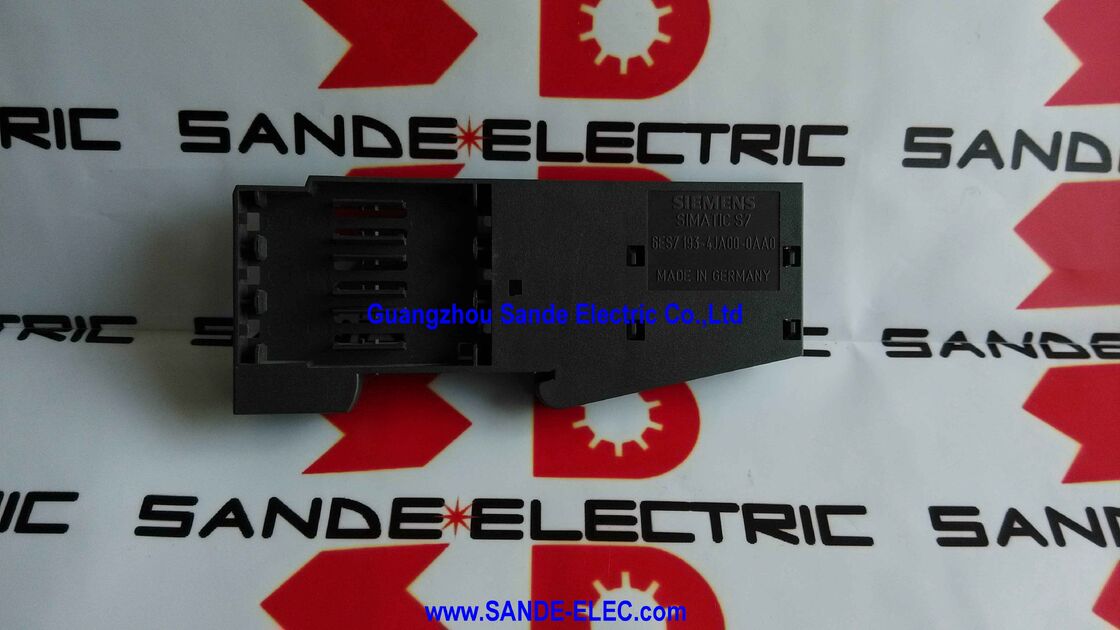

シマティックET200S 端末モジュール シメンス 6ES7193-4JA00-0AA0 OEM

シーメンス 6ES7193-4JA00-0AA0 | SIMATIC ET 200S 終端モジュール — バス終端 / ステーションごとに 1 つ / 30×106×7.5mm / 50g / アクティブ スペア

小さなコンポーネント、譲れない機能

すべての ET 200S ステーションには 2 つの端があります。左端にはインターフェイス モジュール (ステーションを PROFIBUS DP または PROFINET に接続する IM 151-1 または IM 151-3) が取り付けられています。右端には 6ES7193-4JA00-0AA0 終端モジュールを保持する必要があります。例外はありません。

ET 200S の内部バックプレーン バスは、ステーション内のすべての電子モジュールを通って左から右に電気的に流れます。バスは通信データ、24V DC ロジック電源、およびモジュール識別信号を伝送します。バスが最後の電子モジュールに到達して行き場がなくなった場合、バスには定義済みの終端が必要です。空中にぶら下がっているオープン コネクタではなく、電気ノイズのアンテナとなり、インターフェイス モジュールのバス スキャン サイクルで誤った診断の原因となります。

終端モジュールはこれらの接続を閉じます。また、最後の端子モジュールを DIN レール プロファイルにしっかりとロックする機械式エンド ストップも備えています。電気終端と機械的ロックの両方の機能では、ステーションのサイズ、モジュール数、または使用中のインターフェイス モジュールに関係なく、モジュールを取り付ける必要があります。

終端モジュールのない ET 200S ステーションには、断続的な通信エラー、インターフェイス モジュールからの偽の診断アラーム、および一部の構成では初期化がまったく失敗するリスクがあります。

主な仕様

終端モジュールが消滅した場合

これは、ET 200S システムの中で最も紛失しやすいコンポーネントの 1 つです。紛失の原因となるシナリオ:

駅の拡張— 既存のステーションにモジュールを追加するということは、終端モジュールを取り外して新しい電子機器を挿入し、それを新しい右端の位置に再取り付けすることを意味します。試運転やメンテナンス作業の途中で、ベンチの上に置き忘れられてしまいます。

駅移転— マシンの再構成中、分解されたステーションはトレイに分類されます。終端モジュールは 50g、厚さ 7.5mm なので、間違った容器に入ってしまいがちです。

混合サプライヤーからの注文による初期試運転— ET 200S ステーションが複数の注文またはサプライヤーから調達されたコンポーネントから組み立てられる場合、終端モジュールは個々の品目に含まれない場合があります。部品表に明示的に記載されていない限り、誰も責任を負いません。

少量の在庫 (少数の 6ES7193-4JA00-0AA0 ユニット) で 3 つのシナリオすべてがカバーされ、占有する保管スペースはごくわずかです。単一の終端モジュールの到着を待って生産が遅れるコストは、いくつかのスペアを保持するコストを大幅に上回ります。

モジュールごとではなく、ステーションごとに 1 つ

ステーションが 3 つの電子モジュールを保持しているか 30 個の電子モジュールを保持しているかに関係なく、単一の終端モジュールがステーション全体を閉じます。ET 200S ステーションごとに 1 つの 6ES7193-4JA00-0AA0 がルールです。レール セクションごとに 1 つではなく、電源モジュールごとに 1 つではなく、完全なステーション アセンブリごとに 1 つだけです。

よくある質問

Q1: ステーションごと、またはラック セグメントごとに 1 つの終端モジュールが必要ですか?

完全な ET 200S ステーションごとに 1 つ、常に右端の位置にあります。レールごとまたはグループごとに終端を必要とする一部のモジュラー システムとは異なり、ET 200S は単一の終端モジュールを使用して、ステーション全体のバックプレーン バスの一端を閉じます。 8 つの個別の ET 200S ステーションを備えた施設には、8 つの終端モジュールが必要です。

Q2: モジュールはスペアパーツとしてリストされていますが、最初の納品には含まれていませんでしたか?

ET 200S ステーションには通常、最初の納品時にインターフェイス モジュール パッケージまたはステーション キットに終端モジュールが含まれています。この製品は、市場での主な役割が既存の設備で紛失または損傷したユニットの交換品であるため、ここではスペアパーツとしてリストされています。個別のコンポーネントの注文から組み立てられた新しいステーションの場合は、部品リストに 6ES7193-4JA00-0AA0 を明示的に含めてください。これは、個別のモジュールの注文にバンドルされていない可能性があります。

Q3: PROFIBUS DP と PROFINET ET 200S の両方のバージョンで動作しますか?

はい。終端モジュールは内部バックプレーン バス接続を閉じます。この接続は、どのネットワーク インターフェイス モジュール (PROFIBUS DP の場合は IM 151-1、PROFINET の場合は IM 151-3 PN) がインストールされているかに関係なく、すべての ET 200S バリアントで物理的に同一です。終端モジュールにはプロトコル固有の電子機器は含まれておらず、受動的なバス閉鎖コンポーネントです。

Q4: 終端モジュールが欠落していると、即座にステーション アラームが発生しますか?

できる。 DP または PN マスターは、初期化スキャン中にステーションが完全な構成を報告していないことを検出し、スレーブ診断障害を生成する場合があります。一部の設置では、ステーションはハード アラームではなく、断続的なエラーを発生させて動作します。いずれにせよ、オープンバスエンドは決して正しくないため、アラームが表示されるかどうかに関係なく、終端モジュールを取り付ける必要があります。電気的にノイズの多い環境での断続的なエラーは、それがなければ発生する可能性が最も高い故障モードです。

Q5: 終端モジュールの前に電子モジュールは何個設置できますか?

最大値はインターフェイス モジュールの種類によって異なります。 IM 151-1 DP では、終端モジュールの前に最大 63 個の電子モジュールを取り付けることができます。 IM 151-3 PN バリアントの場合、最大値は構成によって異なります。どの場合でも、その前にあるモジュールの数に関係なく、すべての電子モジュールとそのペアの端子モジュールの後の最後に、終端モジュールが 1 つだけ必要です。
