| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |

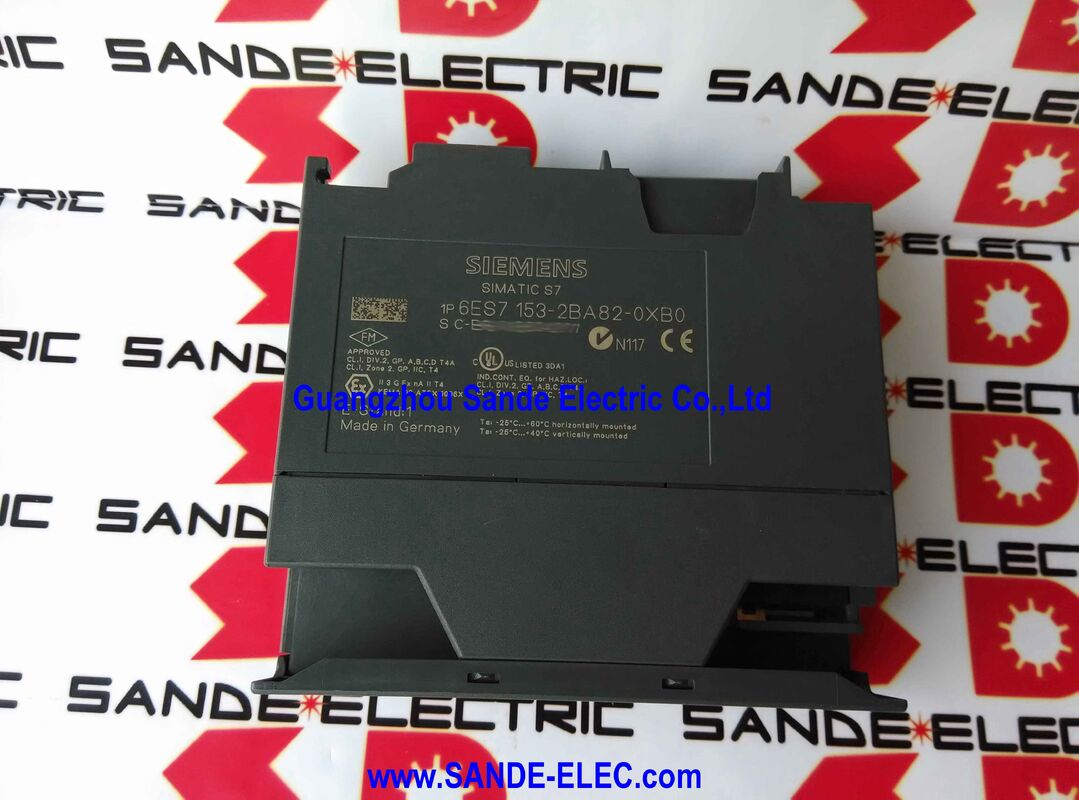

| モデル番号 | 6ES7153-2BA82-0XB0 |
ET200Mの I/O ステーション内にインターフェースモジュールは受動的な接続ポイントではなく, PROFIBUS DP ネットワーク上のステーションのアイデンティティであり,その背後にあるすべてのアクティブマネージャです.6ES7153-2BA82-0XB0は,最大12のS7-300信号,機能,通信モジュールのスキャンを管理します.PROFIBUS DP マスターが読み書きする 244バイト入力と 244バイト出力アドレス空間に彼らのI/Oデータを翻訳診断報告を担当しています
"HF"という名称は,基本的なリモート I/O を超えるアプリケーションにとって重要です.HFは,単純なデータ転送を冗長操作に拡張する高機能インターフェースモジュールを識別します.イベントシーケンス記録のタイムスタンプHF資格のない標準IM 153-2はこれらの機能を提供していない.
| パラメータ | 価値 |
|---|---|
| 部分番号 | 6ES7153-2BA82-0XB0 |
| タイプ | IM 153-2 HF |
| マックス モジュール | 12 S7-300 モジュール |
| 冗長性 | そうだ |
| タイムスタンプ | はい (同期モード) |
| 供給 | 24V DC |
| アドレス空間 | 244バイト I / 244バイト O |
| PROFIBUS レート | 12 Mbit/sまで |
| バックプレンの出力 | 1.5A @ 5V DC |
| 環境温度 | −25〜+60°C |
| サイズ | 40 × 125 × 117mm |
冗長性ET 200Mの文脈では,IM 153-2 HFは2つの独立した PROFIBUS DP接続を通じて同じモジュールラックに2つのインターフェースモジュールが対応するペア配置で動作できることを意味します.一つはアクティブ DP マスターと1つは待機状態. 活性コントローラが故障すると,待機状態のDP接続がET 200Mステーションに既にアクティブになります. フィールドI/Oは中断なく継続します.
タイムスタンプET 200M ステーションレベルでの離散信号変化の時間を記録し,プロセスのイベント配列の記録に適した解像度で記録する.これは,プロセスプラントの事故後の分析に使用されますタイムスタンプ機能が欠けている標準インターフェースモジュールは,このデータを提供できないが,IM 153-2 HFはできる.
既存のET 200Mステーションで故障したインターフェースモジュールを交換する場合,IM 153-2 HF指定を維持すると,ステーションの元の通信プロファイル,モジュールスロット割り当て,DPマスターのハードウェア構成で冗長性設定低仕様IMの代替は,冗長性やタイムスタンプがないIMに変更され,STEP 7のハードウェア構成とPLCプログラムが依存する機能が削除されます.プログラム変更と再運用を必要とする可能性があること.
Q1:IM 153-2 HF は ET 200M ステーションで何をするの?
ET 200MステーションをDPスレーブとして PROFIBUS DPネットワークに接続し,最大12つのS7-300モジュールの内部バックプレーンスキャンを管理し,両方向にI/Oデータを転送する.駅レベルでの診断も処理しますインターフェースモジュールなしでは,ステーションはネットワーク存在がないし,DPマスターにI/Oデータを転送する方法もありません.
Q2:HFの名称が重要なのはなぜですか?
IM 153-2 HFには冗長性機能,同期モードのタイムスタンプ,より高密度のモジュールのサポートが含まれています.基本的なIM 153-2変種では,よりシンプルな接続機能を提供しています.冗長性とタイムスタンプがシステム設計の一部である駅では,HF指定は標準変種と交換できません..
Q3: 解雇とタイムスタンプが実際にどのような貢献をしているのか?
冗長性は,S7-400Hまたは他の冗長なシステム構成におけるコントローラ・ファールオーバー中に継続的なステーション可用性を提供する.ET 200Mフィールド I/O は移行中にオンラインのままである.タイムスタンプは,I/Oレベルでのミリ秒未満のイベントマークを提供します., トリップ分析が信号変化の正確な順序を必要とするプロセスプラントにおけるイベントシーケンス記録にとって不可欠です.
Q4: 基本的な DP スレーブ 行動を超えて,このモジュールはどのような通信機能を提供していますか?
PROFIBUS DP機能がサポートされています. SYNCとFREEZEコマンドを含む.+ DP スレーブ間の直接データ交換 (クロス通信)これらの機能は,PROFIBUS DP仕様で定義され,STEP 7構成システムにおける分散ステーション間のより緊密な調整を可能にします.
Q5: 交換部品を注文する前に確認すべきことは何ですか?
確認: (1) 設置されたモジュールの部品番号は6ES7153-2BA82-0XB0またはIM 153-2 HFと同等; (2) ステーションはET 200M.(3) システムは,冗長性とタイムスタンプが STEP 7 ハードウェア構成で有効な PROFIBUS DP を使用します.(4) ステーションには最大12つのS7-300モジュールがあり (5) 供給は24VDCです.これらのポイントは,交換モジュールは元のステーション設計に一致することを確認します.
