| 起源の場所 | 日本 |
| ブランド名 | MITSUBISHI |
| 証明 | CE RoHS |

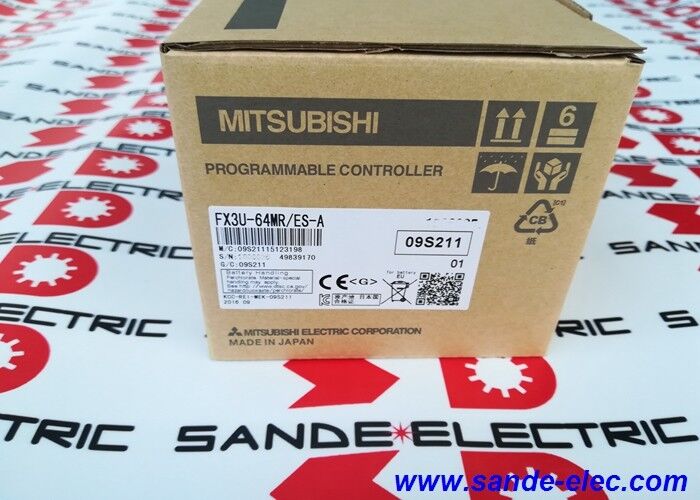

| モデル番号 | FX3U-64MR ES-A |
について三?? FX3U-64MR/ES-AMELSEC FX3Uの64ポイントリレー出力変種である. 完全なコントローラに必要なものはすべて1つのハウジングに収められている:広範囲の交流電源32チャンネルの入力回路と32チャンネルのリレー出力ステージ
DINレール上では,FX3U-64MR/ES-Aは,コンパクトPLC規格では220mm 幅を占めています.しかし,トレードオフは,すべての基礎を統合して,事前に組み立てられる機械の準備のコントローラです.
"ES"後尾は欧州仕様を表し",A"は標準のAC電源バージョンを表します.リレー出力タイプ (R) は,FX3U-64の範囲の中で最もフィールドワイヤリングの汎用的なオプションです:各リレーコンタクトは電位無であり,点1点あたり最大2Aで最大240VACまたは30VDCのACまたはDC負荷を切り替えることができる.
異なる出力チャネルは全く異なる電圧レベルを切り替えることができます. ひとつのチャネルは230VACの指示ランプに電力を供給し,もう1つは電磁コイルに24VDCを切り替えます.3つ目は48VDCモーターのスタートコイルを動かすこの出力あたりの負荷独立性は,リレー出力PLCを複数の電圧レールを混合するパネルの好ましい選択にするものです.
基本命令あたり65nsで,FX3UCPUはクラス内のほとんどのコントローラよりも速い.これは,スキャンサイクルパフォーマンスを優先する三?? のMELSECエンジニアリングの遺産である.適度なプログラム3の64ポイントマシンのためにシーケンシング,インターロック,タイマーベースの制御のために十分速く,FX3Uのターゲットアプリケーションを定義します.
| パラメータ | 価値 |
|---|---|
| 総入出量 | 64 (32 DI / 32 リレー DO) |
| 電源 | 100V240VAC,45W |
| プログラムメモリ | 64K ステップ (RAM) |
| 指示速度 | 65ns (連絡先) |
| データレジスタ | 8,000 |
| 拡張 I/O | 256ポイントまで |
| コミュニケーション | RS-422内蔵 |
| 寸法 (W×H×D) | 220×90×86mm |
| 体重 | ~1kg |
| 動作温度 | 0°55°C |
FX3U-64MR/ES-A の 64,000 ステップ の プログラム メモリ は FX3G と FX3S の 家族 から 大きく 進歩 し て い ます.実際 に は:典型的な離散な機械制御プログラム 50段のロックロジック20つのタイマールーチン,15つのカウンターシーケンス,10つのHMIデータ移動指示,5つの通信交換ルーチン
FX3Uの64Kのプログラムメモリは その10倍も容量があり 拡張されたマシン変種,プロセス ログ付け ルーチン, コミュニケーション処理のアーキテクチャの変更なしに 空間を残しています
プログラムが正常な動作中にバッテリー対応の RAM に保存されます.バッテリーの保守が許容できない場合,またはプログラムが拡張ストレージに耐えなければならない場合,フラッシュROMメモリカセット (FX3U-FLROM-64L) をCPUのフロントパネルのカセットソケットに直接インストールする.
カセットをインストールすると,CPUは内部RAMではなくカセットのプログラムを使用します. カセットはバッテリーなしでデータを保持し,保存保証は数十年に測定されます.
リレーコンタクトには物理的利点と物理的限界があります. その利点は電気的汎用性です. NC リレーコンタクトは,どんな電圧や電流のタイプを切り替えるか気にしません.48V230V,低周波信号,抵抗性または適度感電性負荷はすべて同じ接触メカニズムを通過します.
制限はスイッチ速度である.リレーコンタクトが動作するのに10ms (FX3U仕様) がかかるため,コンタクトの磨きを加速せずに数Hz以上速く切り替えることはできません.
10ms 近くまたはそれ以上の速度で切り替えなければならない出力に対して ステップパードライブパルス列車,PWM信号高速デジタル出力 サーボアンプ レーレ出力 FX3U-64MRは正しい選択ではありません.
トランジスタ出力変数 (NPN用のFX3U-64MTまたはNPN源型用のFX3U-64MT/ESS) は,マイクロ秒で切り替えて,100kHzまでの出力周波数を処理する.
実用的な選択規則: 32DO以上の頻度が少ないチャネル (コンタクター,ソレノイド,パイロットライト,アラームホーン) のリレー出力トランジスタ出力,どのチャンネルも10msより速く切り替わなければならないとき,またはパルスベースのデバイスを駆動しなければならないとき.
FX3U-64MR/ES-Aは64のI/Oポイントからスタートするが,それだけに限定されない.最大24の拡張I/Oモジュール (FX2NおよびFX3Uシリーズ) が,直接バスコネクタを通じてメインユニットの右側に接続されます.モジュール対モジュール接続だけです
これらの拡張モジュールは,デジタル入力,デジタル出力 (リレーまたはトランジスタ),アナログ入力,アナログ出力,および標準8または16チャネル増幅で特殊I / Oを追加します.
CPUがアドレス付けできる総局所I/Oは256点に達する.
ローカル拡張を超えて,FX3UはCC-Link (FX3U-32CCLまたはFX3U-CCLIEFの特殊機能モジュールを使用して) を通じてリモートI/Oと通信し,有効I/O数は合計384ポイントに拡大する.
各特殊機能モジュールのスロットには,位置付けモジュール (FX3U-1PG,FX3U-2HC),シリアル通信モジュール (FX3U-232-BD,FX3U-485-BD),温度コントローラ (FX3U-4AD-TC),イーサネットアダプタープラットフォームの移行なしで 機械の必要に応じて 成長するコントローラです
Q1:FX3U-64MR/ESとFX3U-64MR/ES-Aの違いは何ですか?
ES-A後fixは,標準のAC電源バージョンを100~240VAC入力で指定する.ES (−Aなし) は,ほとんどの市場で機能的に同一である.
標準のACユニットとオプションのDC供給または特殊輸出型を区別するために,特定の製品文書に"A"の指定が追加されました.
実用的な目的のために,ESとES-Aは同じアプリケーションで交換可能である.交換する前に,物理ユニットのラベルに電源入力仕様を常に確認する.
Q2: FX3U-64MR/ES-Aは Mitsubishi のサーボアンプと直接通信できますか?
直接 RS-422 ポートだけで 直接高速セルボ通信のためFX3Uは,パルス列車またはSSCNETIII光ファイバー・サーボ接続のためのFX3U-10PGまたはFX3U-20SSC-H位置位置位置管理モジュールを必要とします..
標準RS-422ポートは,HMIパネル,インバーター (三?? FRシリーズ用 RS-485経由),バーコードリーダー,PCインターフェースへのRS-232/RS-485シリアル通信をサポートする.
完全なサーボ軸制御のために,主ユニット並みの適切な位置付けモジュールを指定する.
Q3:FX3U-64MR/ES-Aにはリアルタイム時計が組み込まれていて,電源切れ時も残っているのですか?
そう,FX3U CPUには,スケーダープログラムからアクセス可能なカレンダーと昼間時間機能の付いた統合されたリアルタイムクロック (RTC) が搭載されています.
RTCは,内部リチウム電池によって電源喪失時に保持される.電池の寿命は通常25°Cの環境で5〜6年である.
バッテリーの電圧が限界値を下回ると,FX3Uは特別なリレー (FX3U記号ではM8005とM8006) で低電池フラグを設定します.電池が完全に故障する前に プログラムで メンテナンスアラームを起動できる.
Q4: FX3U-64MR/ES-Aは GX Works2 と GX Works3 プログラミングソフトウェアと互換性があるか?
FX3Uは,GX Works2 (FX3Uおよび他のMELSEC PLCファミリーの現在のプログラミングソフトウェア) によってネイティブにサポートされています.
GXWorks3は,iQ-RとiQ-Fシリーズをターゲットとした三?? の次世代エンジニアリング環境である.
新しいFX3Uプロジェクトでは,GX Works2を使用します.
将来 iQ-R または iQ-F に拡張される可能性のある新しいプロジェクトでは,FX5U (iQ-F) を指定することを検討してください.これは GX Works3 でプログラム可能であり,よりスムーズな移行経路を提供します.
Q5: 最大高速カウンター入力周波数はどれで,どの入力が専用ですか?
FX3U CPUには6つの高速カウンターチャネル (装置表のC235からC255) が含まれています.単相計算では最大100kHz,相差計算では最大50kHz (A/B二次数).
高速カウンター入力は特定の入力端末 (構成に応じてX000からX007まで) に割り当てられる.
これらの端末はハードウェアによる中断駆動で,CPUスキャンサイクルから独立してカウントされ,より長いスキャンサイクルでもパルス損失がないことを保証する.
標準入力 (X008以上) に対して,スキャンサイクルベースの入力フィルタが適用され,より速い応答のために0msまで調整可能なデフォルトフィルター時間は10msである.
