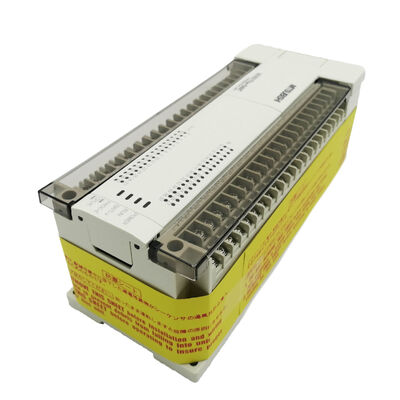

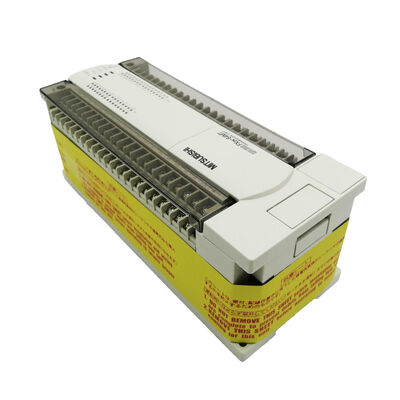

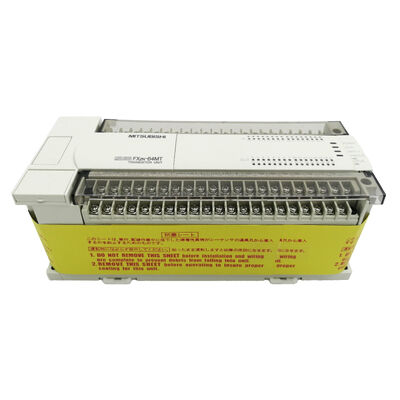

MITSUBISHI PLC プログラム可能な論理コントローラ トランジスタ出力 FX2N-64MT-001 FX2N64MT001 FX2N-64MT-OO1

ミツビシ FX2N-64MT-001 MELSEC FX2N 64点トランジスタ出力PLC 32 DI / 32 DO 8Kステップ RS-422 24VDC

部品番号:FX2N-64MT-001

製造者:三?? 電機 (日本)

製品タイプ:PLC メインユニット MELSEC-F FX2Nシリーズ

総入出量:64 (32の入力 / 32のトランジスタ出力)

64点 トランジスタ出力 組み込みパルス制御

FX2N-64MT-001は,三?? 社のFX2Nシリーズの64点トランジスタ出力メインユニットで,CPU,メモリ,電源,I/O,およびRS-422通信ポートを1つのモジュールで搭載している.プログラムを開始するには,何も追加する必要はありませんGX DeveloperやGX Works2でプログラムすると 動作します

トランジスタとリレーの区別はここで重要です.リレー出力FX2Nユニット (FX2N-64MR) はより高い誘導負荷とAC回路を処理しますが,ミリ秒で切り替えて接触寿命を超えて磨きます.-MTのトランジスタ出力はマイクロ秒で切り替わります接触着用がないし,内蔵PLSYを使用して,Y0とY1が100kHzまでパルス列を発生することができる.

PLSR,DRVA,DRVIの位置付け指示.大きなI/Oベースの横にサーボまたはステップアックス制御を必要とする機械の場合,これは,単軸または二軸アプリケーションで別々のFX2N-1PG-E位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置位置.

32の入力には,高速カウンターチャンネル (最大60kHz) としてX0 〜 X5が含まれ,エンコーダーフィードバックと高速近距離センサーカウントに適しています.32 ソースタイプトランジスタの出力各ハンドルは 0.5A 530V DCで

拡張 と 記憶

FX2N拡張バスはデジタル入力モジュール (FX2N-16EX,FX2N-32EX),デジタル出力モジュール (FX2N-16EY,FX2N-32EY),アナログモジュール (FX2N-2AD,FX2N-4AD,FX2N-2DA,FX2N-4DA) は,ベースユニットの右側にある.拡張可能な総I/Oは256点である. 特殊機能モジュール 位置位置装置,追加の通信カード 同じチェーンに付属する.

組み込みの8000ステップのRAMは,ほとんどのシングルマシンプログラムをカバーします. フロントパネルのソケットにあるメモリーカセットは,これを16に拡張します.000 ステップ (FX2N-EEPROM-16L 電池に依存しない非揮発性ストレージ用).

RS-422ポートは,最大8つのFX2Nユニット間のN:Nピアツーピアネットワークもサポートします. 通信梯子の追加指示なしで,データレジスタとビットデバイスは自動的に共有されます.

基本規格

よくある質問

Q1: トランジスタチャネルごとに最大出力電流は?

各チャネルは5V30VDCで0.5Aまで対応する.全32チャネルの総同時出力電流は,ユニットの内部電源によって制限されます. 通常は,完全な出力グループでは8A程度です.複数の出力が同時に0.5Aまたはその近くで動いている場合,システム設計中に総負荷がこの予算内に留まるかを確認します.

Q2:内蔵のY0/Y1パルス出力は,FX2N-1PG-Eと同じ100kHzです. 位置付けモジュールはいつ追加されるのでしょうか?

両者は100kHzパルス列車を生成する.内蔵出力は,直接的な点対点位置付けをカバーするPLSY,PLSR,DRVA,DRVI梯子の指示を使用する.FX2N-1PG-Eは専用位置位置付けモードを追加します, 2 速度の接近,中断誘発停止 組み込み命令セットが直接複製できない. 単純な単軸または二軸位置付けのために,組み込み出力は十分で -1PG-E は不要です.

Q3: FX2N-64MT-001 はまだサポートされていますか?

FX2Nシリーズは廃止された.新しいデザインでは,三?? 社はFX5U (MELSEC iQ-F) を推奨している.既存のFX2N装置では,GX Works2はプログラミングとモニタリングをサポートし続けています.FX2N-64MT-001は,産業用余剰品市場で利用できます..

Q4: プログラムメモリは8000ステップを超えて拡張できますか?

ええ,前面パネルのソケットにメモリーカセットが 容量を16000ステップに拡張しますFX2N-EEPROM-16Lは,バッテリーバックアップなしでプログラムを保持するEEPROMベースの非揮発性ストレージを提供します..

Q5:FX2N-64MT-001は三?? MR-Jシリーズサーボアンプを制御できますか?

はい,Y0/Y1トランジスタのパルス出口を介して,最大2軸のDRVA/DRVI位置指示を使用して,伺服増幅器のパルス入力端末に接続します.より洗練されたサーボ制御 (ホーミングシーケンス)ミツビシのアプリケーションノートは,MR-J2S,MR-J3,MR-JN,MR-JE増幅機の配線例を提供します.
