PLC プログラマブルロジックコントローラ
>
|
| 起源の場所 | 日本 |
| ブランド名 | Versamax |
| 証明 | CE RoHS |
| モデル番号 | IC200UDR164-DKC |

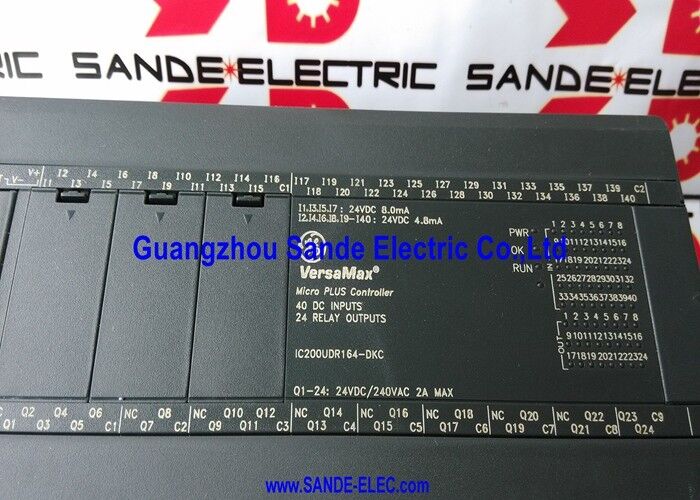

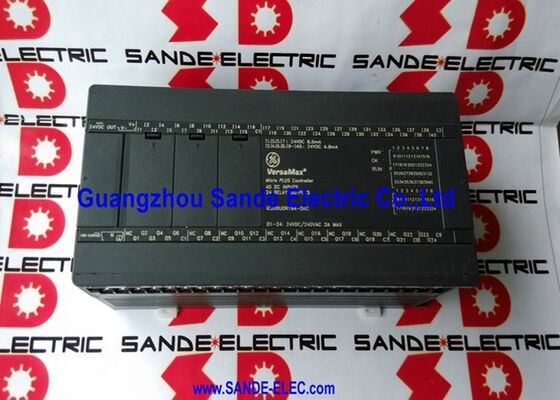

IC200UDR164-DKC は、プロセッサ、電源、デジタル入力、リレー出力がすべて 1 つの筐体に収められた完全な VersaMax Micro PLC です。これはスタンドアロンの I/O カードではありません。これは、オンボード CPU、プログラム実行、フィールド I/O を備えた自律型プログラマブル コントローラーです。
「UDR164」という名称には機能的な意味が込められています。このユニットは、64 点形式で 40 個の DC デジタル入力と 24 個のリレー出力を提供します (U = VersaMax、D = DC 入力、R = リレー出力、164 = 120/240VAC 電源による 64 点)。 DKC サフィックスは、この特定のビルドのハードウェア リビジョンを識別します。
120 ～ 240VAC の電源入力では、このユニットは別個の DC 電源を必要とせずに AC 主電源に直接接続します。内部 AC/DC コンバータが PLC ロジックと入力回路の両方に電力を供給します。 AC 電源が主電源であるキャビネット設計の場合、これによりコンポーネントが不要になります。
| パラメータ | 価値 |
|---|---|
| 製品タイプ | VersaMax Micro PLC (完全なコントローラー) |
| 合計 I/O | 64点 |
| デジタル入力 | 40×DC24V |
| リレー出力 | 24 × フォーム C (SPDT) |
| 入力電流 | 入力ごとに 8mA |
| HSC入力 | 最大 8 (入力バンクから) |
| 電源 | AC120～240V |
| シリアルポート | RS-232C |
| 拡大 | 拡張ユニットは最大4台まで |
| リビジョン | DKC |
24 個のリレー出力はそれぞれ、フォーム C (SPDT) 接点、つまりノーマル オープン、ノーマル クローズ、および共通端子を備えた切り替えリレーです。この連絡フォームは配線の柔軟性を最大限に高めます。
通常開(いいえ):標準負荷制御 - モータースターターコイル、ソレノイドバルブ、アラーム。
通常閉(NC):フェールセーフ アプリケーション — 出力がオフのときに通電し、スイッチがオンになったときに通電を停止する必要がある回路。
共通 (COM):リレーの接点定格内のあらゆるフィールド電源電圧を受け入れます。 120VAC 負荷、230VAC 負荷、および 24VDC 負荷は、電圧整合ハードウェアなしで同じリレー バンクに接続されます。リレー接点は PLC 電源から電気的に独立しています。
AC電源小型マシンパネル:ユニットはパネルの AC バスに直接接続します。 PLC 自体に 24VDC 電源モジュールは必要ありません。AC のみの電源インフラストラクチャを備えたマシンのパネル設計が簡素化されます。
マルチゾーンリレー制御:24 個の Form C リレーが、AC および DC フィールド電圧が混合された状態でモーター スターター、バルブ ソレノイド、アラーム接点を個別に制御します。すべて 1 つのコントローラー ハウジングから実行されます。
高速生産計数：HSC モードでは、最大 8 つのカウンターからのエンコーダーまたはセンサーのパルスが同時に追跡されます。プログラムはバッチ制御、長さ測定、または速度監視のために各スキャンの累積カウントを読み取ります。
Q1: 「-DKC」リビジョン接尾辞とは何ですか? それは互換性に影響しますか?
DKC サフィックスは、IC200UDR164 の特定のハードウェア リビジョンを識別します。リビジョンには、同じ機能仕様とプログラムの互換性を維持しながら、コンポーネントまたは製造の更新が反映されます。 DKC ユニットは、ほとんどの設置環境でプログラムを変更することなく、以前の IC200UDR164 リビジョン (AD、CB など) を置き換えます。リビジョンの互換性について懸念がある場合は、インストールされているプログラムのファームウェアのバージョン要件を確認してください。
Q2: IC200UDR164-DKC に接続するプログラミング ソフトウェアは何ですか?
VersaMax Micro シリーズは、Proficy Machine Edition (PME) または以前の Logicmaster ソフトウェアを使用してプログラムされています。接続は、IC200CBL001 または同等のプログラミング ケーブルを使用して、内蔵 RS-232C シリアル ポート経由で行われます。 Proficy Machine Edition は、VersaMax Micro プラットフォームのラダー図と命令リストの両方のプログラミング言語をサポートしています。
Q3: 24 個のリレー出力を同じリレーから同時に NO 接点と NC 接点の両方として使用できますか?
はい。各 Form C リレーは、端子台に 3 つの端子 (NO、NC、COM) をすべて備えています。プログラムはリレー コイルに指令を出します。 NO、NC、またはその両方への配線によって、フィールド回路の応答方法が決まります。 1 つのリレーは、1 つの出力コマンドで NO 回路を閉じる (ランプを点灯する) と同時に NC 回路を開く (バイパスを非励磁する) ことができます。
Q4: IC200UDR164とIC200UDR064の違いは何ですか?
どちらも 40 個の DC 入力と 24 個のリレー出力を備えた 64 点 VersaMax Micro PLC です。違いは電源です。IC200UDR064 は 24VDC 入力電源を使用します。 IC200UDR164はAC120/240Vを使用します。他の機能仕様 (I/O 数、HSC 機能、リレー タイプ、拡張接続性) はすべて同一です。パネルで利用可能な供給電圧に基づいて選択してください。
Q5: リレー出力は誘導負荷スイッチングから保護されていますか?
リレー接点自体には抑制機能は組み込まれていません。誘導負荷 (モータースターターコイル、ソレノイドバルブ) の場合は、負荷全体にわたる外部抑制、つまり AC 負荷の場合はスナバネットワーク、DC 負荷の場合はフリーホイーリングダイオードをお勧めします。抑制しない場合、リレー開口部の逆起電力スパイクは時間の経過とともに接点の寿命を低下させます。切り替えられる特定の負荷タイプについては、IC200UDR164 ユーザー マニュアルで誘導負荷抑制要件を確認してください。
