| 起源の場所 | 日本 |
| ブランド名 | OMRON |
| 証明 | CE RoHS |

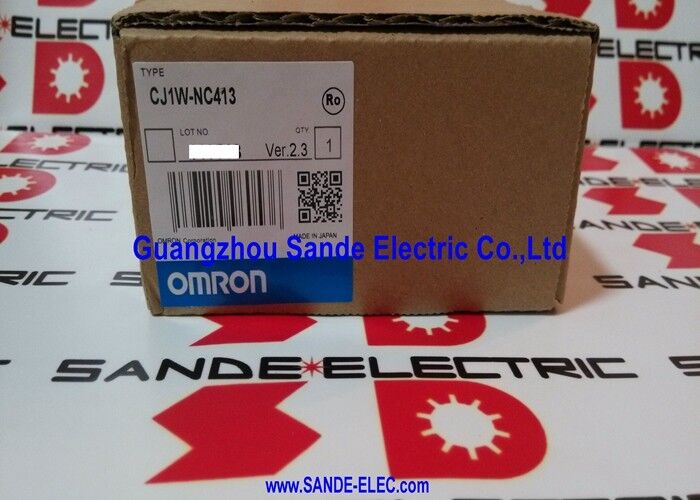

| モデル番号 | CJ1W-NC413 |
についてCJ1W-NC413これは4軸の位置制御装置についてCJ I/O バス公開されたオムロンデータでは特殊 I/O ユニットと4つのパルス出力チャンネル,500 kHz 最大パルス出力周波数支援する最大4つのPTP軸まで.
デジタル入力タイプも数種類受け入れています.RS-422ラインドライバー,NPN,PNP,無電圧信号服用中にNPN オープンコレクター パルス出力.
この装置が実用的な機械制御において 価値あるものになっているのは シンプルなパルス列車位置定位プラットフォームとしての役割です
オムロンはCJ1W-NC_3ファミリーをパルストレイン出力を持つ点対点位置制御装置サポートするトラペソイドまたはS曲線の加速/減速直接の梯子の位置設定コマンド,位置と速度制御,線形インターポレーション,メモリベースの位置設定データ
より複雑なモーションネットワークアーキテクチャに 移行することなく 決定的なステップパーや 伺服位置付けを必要とする機械に 非常に実用的な場所を与えます
| パラメータ | 価値 |
|---|---|
| 部分番号 | CJ1W-NC413 |
| 製造者 | オムロン |
| 製品タイプ | 位置制御装置 |
| I/Oシステム | CJ I/O バス |
| 拡張ユニットの種類 | 特殊 I/O ユニット |
| 最大 PTP 軸数 | 4 |
| パルス出力チャネルの数 | 4 |
| 最大 パルス出力周波数 | 500kHz |
| デジタル入力タイプ | ラインドライバー (RS-422),NPN,電圧なし,PNP |
| デジタル出力タイプ | NPN オープンコレクター |
| I/O接続のタイプ | FCN (プラグは含まれていません) |
| I/Oコネクタの数 | 2 |
| 尺寸 (H × W × D) | 90 × 31 × 66.5 mm |
| 体重 | 150g |
CJ1W-NC413はインデックシング・マシン,転送・ユニット,コンパクト・パッケージング・機器,ピック・アンド・プレイス・システム,シンプル・コーディネート・アクシス・アプリケーションCJシリーズのPLCが既に存在し,パルス列車の動きが好ましい制御方法である場合.
4つの軸を1つの特殊な I/O スロットから供給するためこれは,いくつかの独立した位置付けチャネルが PLC ロジックと緊密に統合されていなければならない場合,特に有用です..
これは,モジュールの公開された4軸500kHzパルス出力構造とCJ運動ファミリーの記述に基づいたエンジニアリング推論である.
また,設置されたシステムでも良い代替価値があります.
CJ1W-NC413を元に組み立てられたとき 同じモジュールをマッチすると 通常元の軸配置,フィールドコネクタのレイアウト,動きのセクションを再設計するよりもはるかに少ない努力で PLC側運動プログラミングアプローチ.
メンテナンス作業では,その継続性は,生産の真ん中に新しいプラットフォームを採用するよりもしばしば有用です.
これは,CJモーション製品ラインにおけるモジュールの定義された役割によってサポートされるエンジニアリングの推論です.
CJ1W-NC413の交換作業では,軸数,パルス出力タイプ,入力信号形式,接続器のスタイルCJという 名前だけじゃなく
公開された仕様書にはFCNコネクター,2つのI/Oコネクターそしてオープンコレクターパルス出力フィールド配線とドライブ互換性に関わります
パルス列車運動システムでは,正確なマッチングは通常,不要な起動変更を回避し,元の機械の振る舞いをより信頼的に保存します.
Q1:CJ1W-NC413はどんなモジュールですか?
これは4軸の位置制御装置CJシリーズのPLCプラットフォーム
実用的には,一般のI/Oスライスとして動作するのではなく,CJ PLCにパルス列車運動能力を追加します.
Q2: どんな種類の運動アプリケーションが最適ですか?
似合ってるポイント対ポイント位置付けの任務例えば,インデックス,転送,フィッダー運動,およびパルス出力が意図された制御方法である多軸位置付けなど.
Omronの公開されたファミリー説明では,トラペゾイドまたはS曲線加速/減速,直接の梯子の位置付け,およびインターポレーション機能も強調されています.コンパクトな機械運動用には適しています.
Q3:なぜ500kHzのパルスレートは重要なのでしょうか?
パルス電車系では 運動軸が どれだけ細かく どれだけ速く 動かせるか 脈動周波数が直接影響します
500kHzクラスの出力は,低速モーションユニットよりも,より速く,またはより精密に位置付け作業を処理するモジュールのスペースを提供します.これは,最大パルス出力仕様に基づいてエンジニアリングの推論です.
Q4: このユニットを交換する際に正確な出力タイプが重要なのはなぜですか?
接続されたドライブと フィールドのワイヤリングは 特定の電気インターフェースに 組み込まれているからです
CJ1W-NC413はNPN オープンコレクター パルス出力動作ハードウェアがコマンドを受信する方法を 変えることができます 動作ハードウェアが命令を受信する方法を 変えることができます
Q5: 注文する前に何を確認すべきですか?
設置された部品番号,制御軸数,必要な入力/出力信号種類,キャビネットで既に使用されているFCNコネクタの配置を確認する.
モーション制御ハードウェアの モジュールの外観よりも 大事なものです
