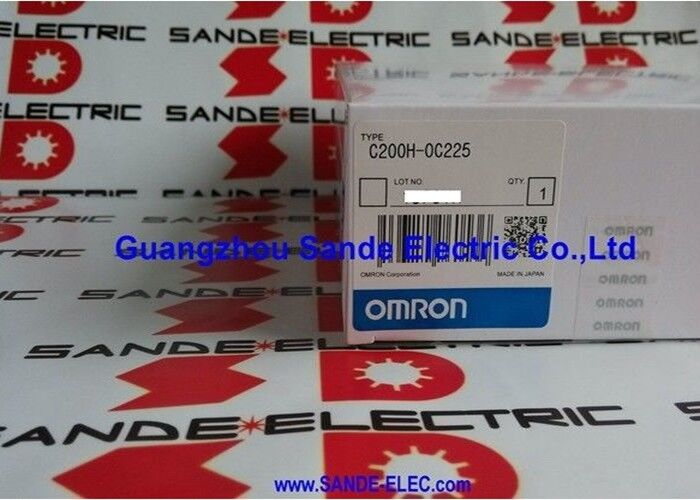

OMRON モジュール C200H-OC225 C2OOH-OC225 C200HOC225

オムロン C200H-OC225 C200H 16点リレー出力モジュール 250V AC / 24V DC / 2A 1点 / G6Bリレー

16 C200H ラックのリレー出力

C200H-OC225は,C200H PLCラックを拡張し,出力2Aで250V ACまたは24V DC負荷に対応する16のリレー出力ポイントを備えています.このモジュールの決定的な特徴は,リレー型出力です.トランジスタやトライアック出力モジュールよりも広い範囲のフィールド負荷に電気的に互換性がある.ACとDC負荷混合,電圧耐圧が高いインダクティブ負荷,トランジスタレベル信号ではなく接触閉じる信号を必要とする装置.

使用されたリレータイプはオムロン G6B-1174P-FD-USです.各出力チャネルに24VのDCコイルリレーを設置します.リレーの機械的な寿命は,長時間のスイッチサイクル数を制限します.このモジュールは,高速パルス周波数ではなく,機械イベント周波数で切り替える出力に適しています..

基本規格

ポイント・単位・負荷制限

1点あたり2Aの電流は,単一の出力で切換できる最大電流である.単位の 8A 格付けは,各点が 2A 制限範囲内であっても,合計 16 点を通る総同時電流を制限します.,すべてのアクティブ出力の合計は8Aを超えてはならない.

実用的には, 16 つの出力を同時に 2A 個々の限界に近い状態に載せると,単位総量は 32A 〜 8A / 単位上限をはるかに上回る方向に押し上げられます.複数の出力が同時に負荷を動かす装置では, 最悪の場合並行電流を計算し,合計8A以内に落ちることを確認します.これを超えると,個々のリレーが過負荷されなくてもモジュールに熱損傷が起こります.

5V DCで最小切換容量は10mAで,G6Bリレーは,標準24VI/Oの並びに信号レベル負荷に有用なコンタクト劣化なしに低エネルギーパイロット回路を切換できることを確認します.

よくある質問

Q1:リレー出力が古いマシンパネルのトランジスタ出力より優れているのはなぜですか?

リレー出力は,ACとDCの負荷を同じく切り替えて,電圧電圧電源 (コンタクター,電磁石) をトランジスタ出力よりも優れた電波耐性で処理する.元のパネルのフィールド配線と負荷タイプに一致するように出力タイプが選択されました.リレーモジュールに置き換えると,元の出力動作が保たれます. フィールドの配線が変更されず,外部リレーインターフェースのハードウェアが変更されることはありません.

Q2:各ポイントが2Aと評価されているにもかかわらず,単位の8Aの制限が重要なのはなぜですか?

単位の8Aの限界は,モジュール全体の熱上限です.単一の点が2Aを超えない場合でも,組み合わせた電流は8Aを超えます.同時アクティブの出力電流の最悪値を計算し, 8A以下に保たれることを確認するか,単位総量内に保たれるように点あたりの負荷を減らす.

Q3: リレーの使用寿命はどれくらいで,いつモジュールを予防的に交換するべきですか?

G6Bリレーは定数的な機械寿命 (切り替え操作数) を有する.高周波出力切り替えのアプリケーションでは,リレーコンタクトがより早く磨かれる.一般的ガイドとして,機械のリレー出力モジュールは,出力を毎日数千回回転させるので,予定された予防保守サイクルに含まれます. 障害になるまで恒久的なハードウェアとして扱われません..

Q4:C200H-OC225はまだ購入可能ですか?

C200Hシリーズは,オムロンのレガシープラットフォームである.モジュールは,オムロンのC200Hアフターマーケット 工業PLC部品ディーラー,レガシーオムロンのディストリビューター,およびリニューアル専門家から調達することができる.C200H-OC225の部品番号を確認します.特に,隣接するC200H出力モジュール (C200H-OC221)OC222,OC224) は点数や接触配置によって異なります.

Q5: C200H-OC225 を交換する際には,何を確認すべきですか?

交換モジュールはC200H-OC225であることを確認します.特に (リレータイプ,16点).点1点あたりフィールド負荷と,単位制限2A点1点/8A対の同時負荷の合計を確認します.ピン状態のためにラックバックプランのコネクタをチェックインストール後,各出力チャネルがPLCアドレスに正常に応答していることを確認し,マシンを生産に戻します.
