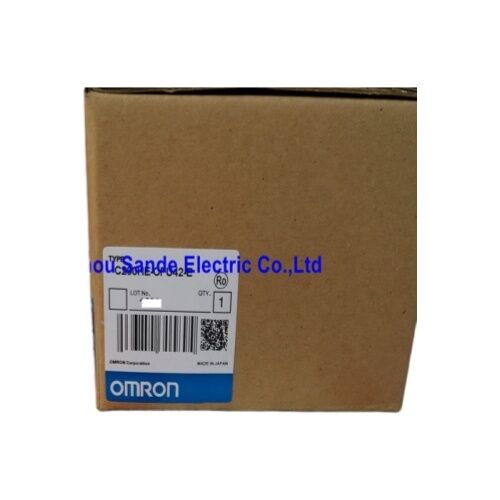

CPUユニット C200HE-CPU42-E C200HECPU42E C200HE-CPU42-E

Omron C200HE-CPU42-E | C200Hα PLC CPUユニット — 7.2Kワード / 880 I/O / 内蔵RS-232C

部品番号: C200HE-CPU42-E

メーカー: オムロン (日本)

製品タイプ: PLC CPUユニット — C200Hαシリーズ

シリーズ: C200HE (C200Hα)

C200Hシステム継続性のための専用設計

C200HE-CPU42-Eは、1990年代から2000年代初頭にかけてオムロンの自動化製品を定義したPLCプラットフォームであるオムロンC200Hαファミリーの中位CPUユニットです。これらのシステムは世界中の生産設備で現役で稼働しており、ユーザーがこのCPUを調達する主な理由は継続性です。つまり、制御システムを再設計することなく、元のプログラム構造、配線配置、およびI/Oマッピングをそのまま維持することです。

プログラム容量7.2Kワード、2つの拡張ラックにわたる最大I/Oポイント880ポイントのC200HE-CPU42-Eは、ミドルスケールの機械制御（生産ライン連携、組立機械、コンベアシステム、包装機器など）に対応します。アプリケーションが実際に必要とするよりも複雑なCPUを必要としません。231の特殊命令と0.3μsの基本実行速度は、シーケンス制御業務の最低限を大きく上回っています。

内蔵RS-232Cポートとコミュニケーションボードスロットを組み合わせることで、システムは2つの独立した通信パスを提供します。RS-232Cはプログラミング、監視、またはHMI接続用であり、コミュニケーションボードスロットはDeviceNet、PROFIBUS、またはEthernetボードなどのネットワーク拡張用です。設置済みのC200Hシステムで作業する保守エンジニアにとって、この組み合わせは、通信オプションがベースのシリアルポートに限定されないことを意味します。

バックアップとバッテリー

メモリバックアップは、電源オフ時のHRデータレジスタ、ARデータエリア、カウンタ現在値、DMデータ、および時計データをカバーします。バックアップバッテリーの標準的な寿命は25℃で5年間です。バッテリーアラームが表示されたら、PLCの電源を入れたまま交換する必要があります。電源を切って交換すると、バッテリーが不十分な場合に保持データがクリアされるリスクがあります。

主な仕様

FAQ

Q1: C200HE-CPU42-Eは何に使用されますか？

C200HベースのPLCシステムのCPUユニットであり、ラダープログラムの実行、I/Oスキャン管理、拡張ユニットの連携、RS-232C通信の処理を行います。一般的な用途には、既存のC200H設置における生産設備、組立機械、コンベア制御が含まれます。

Q2: 同じシリーズのCPU42-EとCPU32-Eの違いは何ですか？

どちらもC200HE CPUですが、CPU42-EはCPU32-Eの3.2Kワードに対して7.2Kワードのプログラム容量を提供し、RS-232Cポート（CPU4xの特徴）をサポートします。設置されているプログラムに大容量メモリまたは内蔵シリアルポートが必要な場合は、CPU42-Eが正しい選択です。

Q3: C200HE-CPU42-Eには内蔵通信ポートがありますか？

はい、RS-232Cポートが1つ内蔵されています。さらに、コミュニケーションボードスロットはDeviceNet、Ethernet、またはその他のプロトコルのオプションネットワークボードを受け入れることができ、システムに2番目の独立した通信パスを提供します。

Q4: C200HE-CPU42-Eはいくつの拡張ユニットをサポートできますか？

最大2つの拡張I/Oラック、10の特殊I/Oユニット、および10のグループ2高密度I/Oユニットをサポートします。これにより、C200HEアーキテクチャ内でベースCPUラックをはるかに超えてシステムを拡張できます。

Q5: 生産中のC200Hシステム向けにC200HE-CPU42-Eはまだ入手可能ですか？

C200Hプラットフォームはオムロンによって製造中止されています。交換用CPUは、産業用PLCのアフターマーケットから調達されます。テスト済みの余剰品および交換品が広く入手可能です。互換性のあるソースからのCPU42-Eは、同等品との交換であればプログラムや配線の変更を必要としない直接交換品です。
