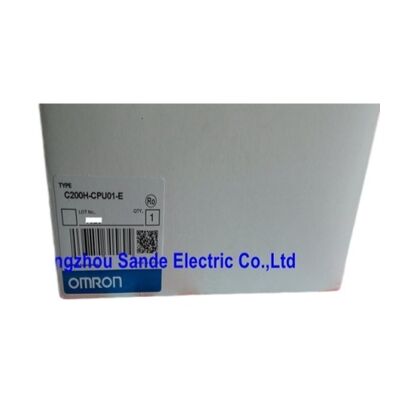

オムロン C200H-CPU01-E PLC モジュール C200HCPU01E C2OOH-CPUO1-E

Omron C200H-CPU01-E | SYSMAC C200Hシリーズ PLC CPUモジュール — 100–240VAC 電源、5VDC 3A 出力、4Kワード プログラムメモリ、145命令セット、IP30

概要

この柔軟性により、EEPROMカートリッジは、機器の運用中にプログラムの定期的な更新、パラメータ調整、またはレシピ変更が必要な設置に好ましい選択肢となります。は、オムロンのSYSMAC C200Hプログラマブルコントローラシリーズの基幹となるCPUユニットです。PLCの処理能力とAC電源を1つのラックマウント可能なユニットに統合したモジュールです。この統合設計（電源とCPUが1つのモジュールに統合）は、C200Hアーキテクチャの特徴でした。エンジニアは、適切なバックプレーン（3、5、8、または10スロット）を選択し、指定されたCPU位置にCPU01を取り付け、残りのスロットにI/Oモジュール、特殊機能ユニット、通信モジュールを追加するだけで済みました。

C200Hは、1980年代から1990年代にかけてオムロンの中価格帯PLCであり、C200H-CPU01-Eの-E接尾辞は、ヨーロッパ（国際）市場向けバリアントを示しています。これは、100–240VACの全動作範囲を備え、地域ごとに異なるハードウェアを必要とせずに120VACと230VACの両方の電源に対応するバージョンです。

85–132VAC / 170–264VACの拡張電圧範囲は、モジュールに電源電圧低下に対するかなりの許容度を与えます。これは、電圧品質が常に理想的とは限らない産業環境において実用的な利点となります。

C200H CPUファミリーにおけるCPU01の位置は、エントリーレベルのCPU、つまりC200H範囲で最も基本的な処理能力として位置づけられています。4Kワードのプログラムメモリは、単純な機械シーケンス、コンベアロジック、および汎用制御プログラムを処理します。

より大きなプログラムが必要なアプリケーションでは、メモリカートリッジスロットが拡張パスを提供します。EPROMまたはEEPROMカートリッジを挿入してプログラムストレージを拡張でき、EEPROMバリアントではUVイレーサーなしでフィールドでのプログラム更新が可能です。

より多くの処理能力が必要なアプリケーションでは、オムロンはC200HファミリーでCPU01の上にC200H-CPU03-E（8Kワード）とC200H-CPU11-E（32Kワード）を配置しました。

主な仕様

パラメータ

C200H-CPU01-Eの組み込みAC電源は、一部の同時代のPLCとC200H設計を区別した特徴の1つであり、それらは個別の電源モジュールを必要としました。

電源をCPUモジュールに統合することで、バックプレーン構成が簡素化されます。エンジニアは1つのモジュール（CPU01）を取り付けるだけで、CPUおよびI/Oラックのすべての電力変換が内部で処理されます。

5VDC、3Aの出力は、CPUラックおよび拡張ケーブルで接続された任意の拡張ラックに取り付けられたすべてのモジュールのバックプレーンロジック電源を供給します。

120VAの定格消費電力は、通常の動作条件下でAC電源から引き込まれる総電力を反映しています。

5VDC、2Aの電源ヒューズは、DC出力レールを保護します。モジュールが過大な電流を引き起こした場合、ヒューズはCPUや他のモジュールが過電流によって損傷するのを防ぐために吹き飛びます。

ヒューズの交換は、障害の原因が特定され修正された後に操作を復旧させるメンテナンス作業です。

拡張動作電圧範囲（定格範囲を超える85–132VAC / 170–264VAC）は、地域の電力インフラが電圧変動を起こしやすい設置場所で特に重要です。これは、大型モーターの始動、溶接機器、または変動負荷が供給品質に影響を与える一部の製造環境で一般的です。

C200H-CPU01-Eはこれらの変動に耐え、許容度の低い機器に影響を与える可能性のある一時的な電圧低下の間も動作を継続します。

I/Oアーキテクチャ — バックプレーン、ラック、およびモジュール選択

C200Hバックプレーンは、番号付きスロットでモジュールを受け入れ、CPU01-Eは指定されたCPU位置（通常は一番左のスロット）を占有します。残りのスロットは以下を受け入れます。

I/Oモジュール

— 24VDC、100VAC、またはその他の信号レベルを受け入れるデジタル入力モジュール。リレー、トランジスタ、またはトライアック出力を持つデジタル出力モジュール。電圧および電流信号用のアナログI/Oモジュール。特殊機能モジュール

— 高速カウンタモジュール、位置制御モジュール、温度制御モジュール、およびCPUの機能を基本的なディスクリートI/Oを超えて拡張するその他のアプリケーション固有の機能ユニット。通信モジュール

— ホストリンク（RS-232C SYSMACリンクをホストコンピュータに接続）、PCリンク（PLC間データ共有用）、リモートI/O（リモートラックへのI/O拡張用）、およびSYSMAC NETリンクユニット。CPUラックは、取り付けられたモジュールとCPU01自体の電源出力を収容します。2つの追加拡張ラックがC200H-CNシリーズケーブルで接続され、それぞれが追加のI/O用のスロットを追加します。

この最大3ラック構成は、C200Hプラットフォームの範囲内でほとんどの中規模機械制御アプリケーションをカバーします。

メモリカートリッジ — 4Kワードを超える拡張

C200H-CPU01-Eの4Kワードベースプログラムメモリは、単純な機械制御プログラムをカバーします。

アプリケーションでさらに多くのメモリが必要な場合（拡張サブroutinesライブラリ、より多くのデータレジスタ、または8Kワードに近いプログラムを持つより大きなプログラム）、メモリカートリッジスロットが拡張のためのハードウェアパスを提供します。

EPROMカートリッジ（C200H-MP16K）

この柔軟性により、EEPROMカートリッジは、機器の運用中にプログラムの定期的な更新、パラメータ調整、またはレシピ変更が必要な設置に好ましい選択肢となります。工場でプログラムされるか、UV消去可能なデバイスプログラマでプログラムされるため、プログラムが最終化され、意図しない変更から保護する必要がある生産展開に適しています。EPROMはUV消去なしでは再プログラムできないため、安定した生産プログラムに適しています。

EEPROMカートリッジ（C200H-ME16K）

も16Kワードに拡張しますが、電気的な再プログラムが可能です。プログラムは、カートリッジを取り外したりUV消去を使用したりすることなく、プログラミングデバイスを使用してフィールドで更新できます。

この柔軟性により、EEPROMカートリッジは、機器の運用中にプログラムの定期的な更新、パラメータ調整、またはレシピ変更が必要な設置に好ましい選択肢となります。FAQQ1: C200H-CPU01-Eは4Kワードのプログラムメモリを持っています。これはほとんどのC200Hアプリケーションで十分ですか？

4KワードはC200H CPU範囲のエントリー容量であり、タイマー、カウンタ、比較命令、および標準入出力ロジックを使用したラダーロジックで中程度の複雑な機械シーケンスプログラムに適しています。

10ステーション、8つのインターロック、6つの障害条件、および基本的なHMI通信を備えたコンベアの典型的なプログラムは、1,500〜2,500ワードを占有し、4Kに余裕で収まります。広範なデータ操作、大きなルックアップテーブル、または非常に長いシーケンシャルロジックチェーンを含むプログラムは、4Kを超え、メモリカートリッジ拡張またはC200H-CPU03-E（8Kワード）またはC200H-CPU11-E（32Kワード）へのアップグレードが必要になる場合があります。

Q2: C200H-CPU01-Eは、プログラミングのためにWindowsを実行する最新のPCと直接通信できますか？

C200H-CPU01-E自体にはCPU01にRS-232Cポートが組み込まれていません。プログラミングデバイスへの通信は、ペリフェラルポートと適切なプログラミングコンソールまたはアダプタを使用します。

オムロンのCX-Programmerソフトウェア（古いSYSMAC Support Softwareに取って代わりました）は、C200Hシリーズのプログラミングをサポートしており、PCとC200Hペリフェラルポートの間に適切なRS-232Cアダプタを介して接続します。

ネイティブRS-232Cポートを持たない最新のPCでは、USB-RS232Cアダプタが必要になる場合があります。

または、バックプレーンに取り付けられたホストリンク通信モジュールは、SCADAおよびプログラミングアクセス用にRS-232C接続を提供します。

Q3: CPU01-Eを使用したC200Hシステムで、最大I/Oポイント数はいくつですか？

C200Hシステムの総I/O容量は、CPUラックと最大2つの拡張ラックにインストールされたI/Oモジュールの数とタイプによって異なります。各I/Oモジュールは8、16、または32のI/Oポイントを提供します。

最大3つのラックと標準的なI/Oモジュール構成で、C200Hシステムは通常、数百のディスクリートI/Oポイントに達することができます。

正確な最大値は、特定のモジュール選択、バックプレーンサイズ、および電源容量によって異なります。CPU01-Eの5VDC、3A出力は、インストールされているすべてのモジュールの総電流消費量を制限します。

非常に多くのI/Oポイントを必要とするシステムは、C200H-CPU01-Eの電源容量を超え、慎重な電流予算計画またはより高出力のCPUバリアントへのステップアップが必要になります。

Q4: C200H-CPU01-Eには2Aの電源ヒューズが付いています。フィールドで交換できますか？

はい。C200H-CPU01-Eの5VDC、2A電源ヒューズは交換可能なコンポーネントです。過電流イベント（モジュール障害、配線障害、または外部短絡）によりヒューズが吹き飛んだ場合、根本原因が特定され修正された後にヒューズを交換する必要があります。

根本的な障害を解決せずにヒューズを交換すると、交換用ヒューズがすぐに再び吹き飛びます。

正しいヒューズ定格はC200Hハードウェアマニュアルに記載されています。不適切なヒューズ定格を使用すると、保護が不十分になったり、通常の動作条件下で誤動作が発生したりする可能性があります。

Q5: C200H-CPU01-Eは、データ共有のためにオムロンの現在のCJおよびNJシリーズPLCと互換性がありますか？

C200H-CPU01-Eは、プロトコル変換なしではオムロンの現在のCJ2またはNJシリーズと直接互換性のない古いSYSMAC LinkおよびHost Link通信プロトコルを使用します。

C200Hと最新のオムロンCJ/NJシリーズコントローラがデータを交換する必要があるレガシーシステムでは、適切なホストリンクプロトコルを備えたシリアル通信ユニットをC200Hラックに取り付けることができます。一方、最新のコントローラは独自のEthernetまたはEtherNet/IP接続を使用します。プロトコル変換はソフトウェアまたはゲートウェイデバイスで処理されます。

C200Hと最新のコントローラ間の直接タグレベル統合は、この翻訳レイヤーなしでは利用できません。
