PLC プログラマブルロジックコントローラ
>
|
| 起源の場所 | 5 |
| ブランド名 | LS |
| 証明 | CE ROHS |

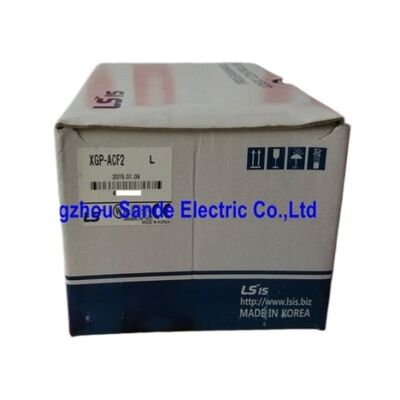

| モデル番号 | XGP-ACF2 |
XGP-ACF2 の特徴的な仕様は、85 ～ 264VAC の入力範囲です。これは、100V または 230V に設定するためにジャンパーやスイッチを必要とする選択可能な電圧電源ではありません。範囲内のあらゆる主電源に自動的に適応する真のユニバーサル入力です。日本の 100VAC、北米の 120VAC、およびヨーロッパの 220 ～ 240VAC はすべて仕様内に収まります。
XGT ベースの制御パネルを複数の市場に出荷する機械メーカーにとって、この汎用性により、市場固有の電源モジュールのバリエーションが排除され、電圧の不一致のリスクが排除されます。韓国で製造され、ドイツ、日本、または米国に出荷されたパネルは、電源モジュールを変更したりハードウェア設定を調整したりしなくても、正しく電源が入ります。 1 つの部品番号ですべての市場をカバーします。
XGP-ACF2 は、XGP-AC23 (固定 220V 入力、8.5A 出力) および XGP-DC42 (24VDC 入力) と直接比較できます。 AC23 はモジュール数が多い場合に高い電流容量を備えていますが、固定の 220VAC 電源が必要です。 DC42 は、24VDC がパネルの主配電電圧である設置に使用されます。ユニバーサル入力電圧互換性と 6A 出力容量が設置要件に一致する場合、ACF2 が正しい選択となります。
| パラメータ | 価値 |
|---|---|
| 入力電圧 | AC 85 ～ 264V (ユニバーサル) |
| 頻度 | 50/60Hz（47～63Hz） |
| 突入電流 | ≤20Aピーク |
| 出力 | DC5V±2% |
| 出力電流 | 6A |
| 出力電力 | ～30W |
| 重さ | 0.4kg |
| 状態 | アクティブ |
XGP-ACF2 の 6A 出力は、同じ XGT ベースに取り付けられているすべてのモジュールで利用できる合計 5VDC です。各モジュール タイプは、このバジェットから定義された電流を引き出します。典型的な引き分け:
代表的な構成 (CPU 1 個 (0.96A) + デジタル I/O モジュール 12 個 (2.4A) + 通信モジュール 2 個 (0.6A)) は約 3.96A を消費し、2A 以上のヘッドルームが残ります。このマージンにより追加モジュールに対応し、負荷が変動しても安定したレギュレーションが保証されます。
システムに電源を投入する前に、取り付けられているすべてのモジュールの消費電流の合計を計算し、6A 制限に対して検証する必要があります。電源が過負荷になると、5VDC レールが±2% のレギュレーション帯域を下回ります。その結果、クリーンなシャットダウンではなく断続的なモジュールのリセット、通信エラー、および予測できない CPU 動作が発生し、過負荷状態の診断はハード障害よりも困難になります。
電源投入時の 20A 以下のピーク突入電流が、正しい上流回路保護を決定するパラメータです。定常状態の動作電流に近いサイズの標準的な速断ヒューズは、突入サージで作動します。正しい保護の選択肢は次のとおりです。
停電後に複数の XGT ラックの電源が同時にオンになる施設では、すべての電源モジュールからの複合突入電流も分電盤レベルで考慮する必要があります。
グローバルなマシンの展開:XGT ベースの OEM コントロール パネルは、日本 (AC100V)、ドイツ (AC230V)、および米国 (AC120V) の顧客に出荷されます。すべて同じ XGP-ACF2 を使用しており、ハードウェアの変更や市場固有の在庫は必要ありません。
新しい XGT システムのインストール:XGI および XGR システム用の標準電源モジュールは、AC 主電源が利用可能で、6A の出力容量が計画されたモジュール数と一致する場所に構築されます。
既存の XGT インストールにおける XGP-ACF2 の置き換え:元の電源モジュールに障害が発生した場合の直接交換。構成は必要ありません。設置して電源を入れ、5VDC 出力が ±2% 仕様の範囲内であることを確認します。
Q1: モジュールの合計電流が 6A を超えるとどうなりますか?
出力電圧は 4.9V (±2% 下限) を下回って低下し、取り付けられたモジュールの限界ロジック レベルが引き起こされます。重大度に応じて、電源が電流制限に入るか、シャットダウンする可能性があります。通常、障害モードはハードではなく断続的です。モジュールがリセットされ、通信エラーが発生し、CPU の動作が予測不能になります。システムに通電する前に、取り付けられているすべてのモジュールの合計消費電流を必ず確認してください。
Q2: XGP-ACF2 には 100V 対 220V の動作用の電圧セレクタ スイッチが必要ですか?
いいえ、XGP-ACF2 は真のユニバーサル入力電源です。セレクター スイッチは必要ないため存在しません。 47 ～ 63Hz で 85V ～ 264VAC の AC 電源に接続すると、正しく動作します。内部パワーエレクトロニクスは、指定された範囲内の入力電圧に関係なく、出力を自動的に調整します。
Q3: ≤20A の突入電流は保証された最大値ですか、それとも標準値ですか?
これは最大値であり、実際の突入電流は、通電時の電源電圧の位相角、コンデンサの温度、およびラインインピーダンスによって異なります。通常、AC 電圧のピーク段階で突入電流が最も高くなります。ゼロクロスでは最小になります。 ≤20A の数値は、保護デバイスの選択を目的としたワーストケースの値です。
Q4: XGP-ACF2 は XGR 冗長 CPU 構成で使用できますか?
はい。 XGR 冗長構成では、各シャーシに独自の独立した電源モジュールがあります。 XGP-ACF2 は、パートナー シャーシの電源とは独立して、独自のベースのモジュールに電力を供給します。 LS Electric XGT システムのドキュメントで特定の XGR 構成要件を確認し、各シャーシに適切な電源モジュールのバリエーションを確認してください。
Q5: モジュール動作における DC5V ±2% 許容誤差は何を意味しますか?
出力は、指定されたすべての動作条件下で 4.9V ～ 5.1V の間に維持されることが保証されています。すべての XGT モジュールは、この範囲内で正しく動作するように設計されています。過負荷、範囲外の入力電圧、またはモジュールの故障により、電源が±2%を超えてドリフトすると、取り付けられたモジュールのロジック電圧マージンが限界になり、Q1で説明した断続的な障害が発生します。
