| 起源の場所 | アメリカ合衆国 |
| ブランド名 | SIMENS |
| 証明 | CE ROHS |

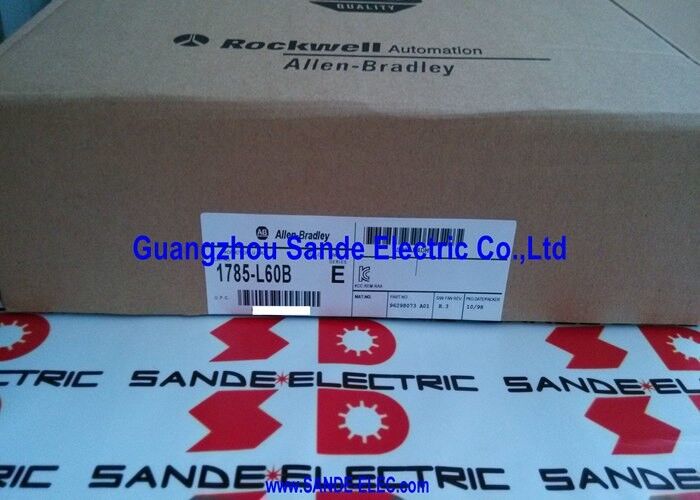

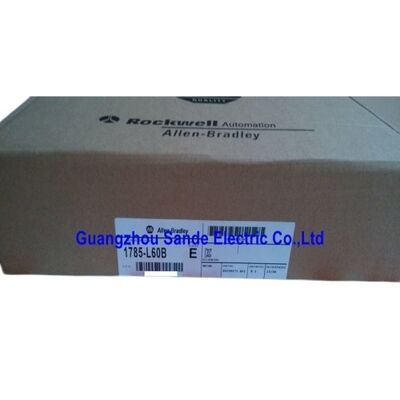

| モデル番号 | 1785-L60B |
1785-L60B は PLC-5/60 で、PLC-5 プロセッサ ファミリのハイエンドに位置します。数値指定子はメモリ容量を反映します。 64K ワードの SRAM を備えた 5/60 は、5/40 (28K) および 5/30 (16K) バリアントの上に位置し、複雑なプロセス制御および大規模なマシン自動化プログラム用のプログラムおよびデータ メモリを提供します。
4 つの DH+/リモート I/O チャネルが、PLC-5/60 をファミリー内の小型プロセッサから区別する特徴です。各チャネルは、DH+ (Data Highway Plus) ピア通信ネットワークまたはリモート I/O ラックへのリモート I/O スキャナ リンクを個別に管理します。 PLC-5/60 システムは、プログラミング端末への DH+ リンクを同時に維持でき、
1 つのチャネル上の HMI システム、2 番目のチャネル上のメイン キャビネット内のラックへのリモート I/O リンク、およびリモート マシン セクションの分散ラックへのさらに 2 つのリモート I/O リンク。このマルチチャネル アーキテクチャにより、PLC-5/60 は大規模な分散設置に最適な選択肢となります。シングル チャネル プロセッサでは、この種の独立した通信ドメインを管理できません。
最大 92 個のユニバーサル リモート I/O シャーシにより、PLC-5/60 システムの物理的到達範囲が複数のプラント領域に拡張され、合計 3072 個の I/O 容量で、数百のフィールド機器やアクチュエータを備えた高密度プロセス設備もカバーします。
| パラメータ | 価値 |
|---|---|
| メモリ | 64KワードSRAM |
| 最大。 I/O | 3072 |
| 最大。 I/Oラック | 24 |
| 最大。リモートI/Oシャーシ | 92 |
| 最大。シャーシ合計 | 93 |
| DH+/RIO チャネル | 4 |
| RS-232 | 1 |
| バッテリー | 1770-XYC |
| 状態 | 製造中止 |
1785-L60B の 4 つの通信チャネルはそれぞれ独立して動作します。大規模なプロセス プラントやマテリアル ハンドリング施設では、これは次のことを意味します。
4 つのチャネルすべてが同時に動作し、PLC-5/60 プログラムは、各ラックがどのチャネルを介して通信するかに関係なく、同じ統合 I/O イメージを介してすべての I/O データにアクセスします。
従来のプロセスプラント制御:PLC-5 アーキテクチャを中心に構築された化学、水処理、または食品加工システム。 1785-L60B は、取り付けられているリモート I/O ラック配線、DH+ ネットワーク、または SCADA 通信リンクを変更せずにプロセッサを復元します。
大型マテリアルハンドリングシステム:各機械セクションに分散リモート I/O ラックを備えたコンベヤ ネットワークは、すべて中央の 1785-L60B から管理されます。プロセッサを交換すると、EEPROM バックアップ モジュールからロードされたプログラムでシステムが動作し始めます。
マルチチャンネル HMI と制御の統合:DH+ チャネルは複数の場所にあるPanelView オペレータ端末にサービスを提供し、リモート I/O チャネルはフィールド I/O を管理します。どちらのタイプの通信も単一のプロセッサから行われます。
Q1: PLC-5/60 は、ファミリー内の PLC-5/40 および PLC-5/80 とどう異なりますか?
PLC-5/30 は、16K ワードと 2 つの DH+/RIO チャネルを提供します。 PLC-5/40 は 28K ワードと 2 チャネルを提供します。 PLC-5/60 (このプロセッサ) は 64K ワードと 4 チャネルを提供します。 PLC-5/80 は 100K ワードおよび 4 チャネルまで拡張されます。正しいモデルは、インストールされているシステムのプログラム サイズと、必要な独立した通信チャネルの数によって異なります。 5/60 を 5/40 に置き換えると、メモリと通信容量が削減されます。 5/60 の直接交換品は、正しい同等のスペアです。
Q2: 1785-L60B を置き換える場合、プログラムはどのように保存されますか?
1785-MJ メモリ モジュール (EEPROM) が取り付けられている場合、プログラムとデータはメモリ モジュールに不揮発的に保存され、交換用プロセッサの電源がオンになると自動的にロードされます。メモリ モジュールがない場合、プログラムは RS-232 または DH+ ポート経由で RSLogix 5 アーカイブからダウンロードする必要があります。障害が発生したプロセッサをシャットダウンする前に、メモリ モジュールが存在し、装着されていることを確認してください。
Q3: 1785-L60B はどのようなバッテリーを使用しており、どれくらい持続しますか?
1785-L60B は、停電時の SRAM 保持に 1770-XYC バッテリを使用します。バッテリーの寿命は、動作条件にもよりますが、通常 1 ～ 5 年です。 BATT LED インジケーターは、バッテリー電圧が保持しきい値を下回ると事前に警告します。計画されたメンテナンス サイクルで積極的に交換します。重要な設置では BATT の表示を待たずに行ってください。
Q4: 1785-L60B にはどのようなプログラミング ソフトウェアが必要ですか?
RSLogix 5 は、PLC-5 ファミリ用のプログラミング環境です。RSLogix 5 は、適切な互換性設定を備えた標準の Windows オペレーティング システム上で実行されます。インストールされているソフトウェア バージョンの RSLogix 5 リリース ノートで、サポートされている OS バージョンを確認してください。接続は、RS-232 チャネル経由 (DH+ ネットワーク プログラミングには 1784-U2DHP USB-to-DH+ アダプターを使用)、または古いハードウェアでの直接 DH+ ラップトップ接続には 1784-PCC PCMCIA カード経由です。
Q5: 1785-L60B の製造中止後の供給元はどこですか?
確立された PLC-5 スペアパーツのアフターマーケット、つまり産業オートメーション部品ディーラー、テスト済みの余剰サプライヤー、および専門のレガシー PLC サービスを通じて。 PLC-5 プラットフォームは世界的に非常に大規模な設置ベースを誇り、システムは最初の設置後数十年も使用され続けています。 5/60 バージョンはアフターマーケットに定期的に登場します。注文する前に、1785-L60B 部品番号を確認し、バッテリー タイプ (1770-XYC) とメモリ モジュールの互換性を確認してください。
