| 起源の場所 | アメリカ合衆国 |
| ブランド名 | SIMENS |
| 証明 | CE ROHS |
| モデル番号 | 1747-L532 |
部品番号:1747-L532
製造者:アレン・ブラッドリー / ロックウェル・オートメーション (アメリカ)
製品ライン:SLC 500 模型のPLCシステム
マックス アナログ I/O:480 (地方)ローカル I/O シャーシ:最大 3 つ (ローカル・シャシーあたり最大 30 つのモジュールスロット)
ローカル I/O スロット総数:30 (最大モジュール容量)
通信ポート:
状態:停止した 活跃のレガシー/剰余市場
応用:プロセス制御,包装機械,材料処理,HVAC制御,水/排水処理,輸送システム,機械工具補助制御

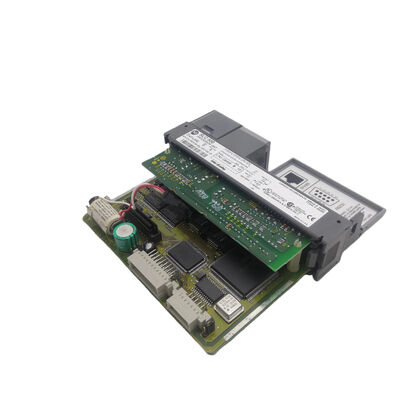

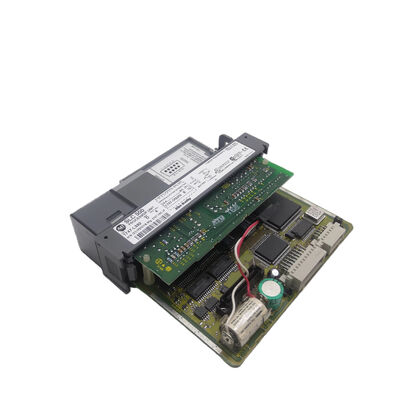

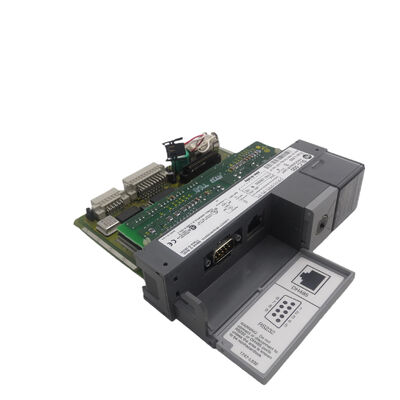

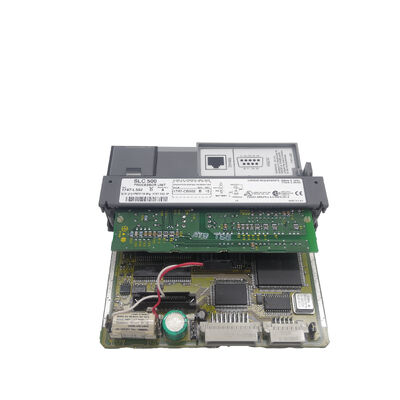

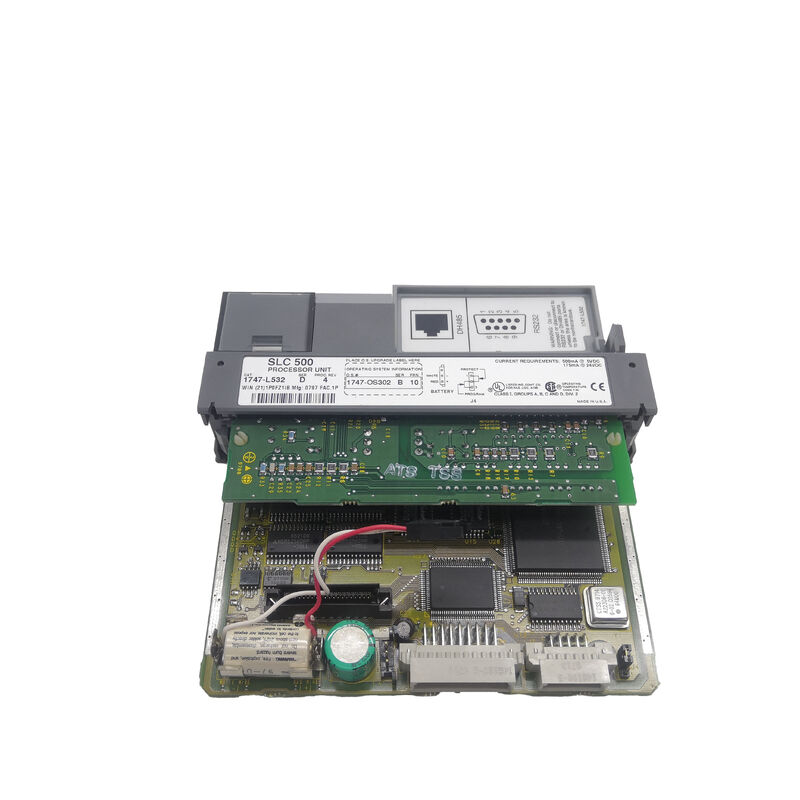

についてアレン・ブラッドリー 1747-L532is the SLC 5/03 processor — the mid-range CPU in Rockwell Automation's SLC 500 family that occupied the sweet spot between the entry-level 5/01 and 5/02 units (limited by smaller memory and slower scan rates) and the high-end 5/04 and 5/05 variants (justified by large network installations and very large programs).
SLC 500プラットフォームが1990年代から2000年代にかけて北米製造業で支配的な中級PLCであったとき,SLC 5/03はほとんどのアプリケーションが実際に必要だった.機械とプロセス制御の大部分に十分なI/O容量,プログラムとHMI接続のための RS-232とDH-485が組み込まれています 生産を停止せずに機械の動作中にプログラムを変更するためのオンライン編集PLC-5対応の高度な命令セットで エンジニアは Allen-Bradleyの高級コントローラから 熟悉したプログラミングパターンを適用できます.
1747-L532は,SLC 5/02の前身よりも2つの特定の改善をもたらし,連続プロセスアプリケーションに大幅に有用なものとなった.
まず the addition of built-in RS-232 eliminated the need for an external communication module for PC programming access and HMI connection — the RS-232 port supports DF1 full-duplex for point-to-point connections to SCADA systems and operator terminals複数のSLC500コントローラが単一のネットワークケーブルを共有する多ドロップネットワーク操作のためにDH-485モードに切り替えることができます.
2つ目は,プロセスの制御と材料処理アプリケーションが複数のプロセス変数のために PIDループを必要とする複雑なプログラムに 16Kメモリ容量は十分であった.データテーブルによるレシピ管理生産マネージャーが期待していた診断と報告機能. 生産マネージャーは,生産マネージャーが期待していた診断と報告機能,およびタイマー/カウンター/比較チェーンから構築された連続機能チャート型のプログラム.
製造技術者が認識する名称は"SLC 5/03"です プログラミングドキュメント,保守記録,北米や世界中に設置された基地全体にスペアパーツリスト1747-L532はカタログ番号で,SLC 5/03はエンジニアが代替品を探しているときにそれを記述します.
| パラメータ | 価値 |
|---|---|
| ユーザーメモリ | 16Kワード (バッテリー付きRAM) |
| プログラムスキャン時間 | 1ms / 1Kプログラム |
| I/O スキャン時間 | 0.225ミリ秒 |
| マックス 入力 | 4096 |
| 最大出力 | 4096 |
| マックス アナログ I/O | 480 |
| 地元のシャーシ | 3 (30 スロット 最大) |
| RS-232 ポート | DF1 / DH-485 / ASCII |
| DH-485 ポート | 統合 |
| リアルタイムクロック | 内蔵 |
| オンライン編集 | そうだ |
| オペレーティングテンパー | 0〜+60°C |
| バッテリー | 1747-BA (低い指標で) |
| プログラミング | RSLogix 500 |
| ステータス | 生産中止 |
1747L532の2つの接続ポートは 工場の自動化ネットワークに 組み込まれることを定義しますそしてRS-232/DH-485の組み合わせは 1990年代を通して標準 SLC 500 ネットワークアーキテクチャでした.
DH-485 (データハイウェイ485)RS-485物理層に構築されたAllen-Bradleyのマルチドロップシリアルネットワークで,最大19.2kbaudで動作する.最大32つのノードがSLC 500コントローラを含む単一のDH-485セグメントを共有することができます.パネルビュー HMI 端末1761-NET-AIC (Advanced Interface Converter) または類似のアダプターを使用するPCベースのSCADAシステム.
DH-485ネットワークでは 1747-L532 はプログラムダウンロードを受け取り,オンラインモニタリング要求に応じ,HMIから読み書きコマンドを受け取り,ピアツーピアメッセージングで他のSLC500コントローラとデータを交換する.
RS-232ローカルHMIパネルがDF1プロトコルで通信するためのノートPCのプログラミングのための点対点接続 (適切なRS-232ケーブルを介して現代PCのUSB-RS232アダプター) を提供する.ASCIIモードで通信するプリンターやバーコードリーダーなどの外部デバイス.
RS-232ポートは DF1 フルデュプレックス, DF1 ハーフデュプレックス, DH-485 の間で再構成できます.と ASCII モード RSLogix 500 のソフトウェア設定で,同じ物理ポートがハードウェア変更なしに異なる接続ニーズに対応できるようにします.
より広範なネットワークの利用には ControlNet または EtherNet/IP に接続する 追加通信モジュール (1747-KE DH+ゲートウェイ)CPU の横にある SLC 500 シャーシスロットにインストールする.
1747-L532は,ローカル・シャシー内のリモートI/OスキャナーモジュールとDeviceNetスキャナーモジュールをサポートし,I/Oアーキテクチャを施設内のリモートラックに拡張する.
1747-L532の最大I/O数は4096の入力と4096の出力で,最大3つのローカルシャシーとリモートI/OスキャナーモジュールによるリモートI/Oの組み合わせによって達成される.
地元では,3つのシャシーで最大30個のモジュールスロットが収容され,最大960のローカルI/Oポイント (モジュール選択と電源容量に応じて) がサポートされる.リモート I/O はこれを 4096 個の I/O ポイントに拡張します, リモート I/O ケーブルを介してリモートラックをローカル・シャシーに設置されたスキャナーモジュールに接続する.
480 アナログ I/O 容量は 1746 アナログ モジュールファミリー (1746-NI4, 1746-NI8, 1746-NO4V, 1746-NO4I) の 480 チャンネルのアナログ I/O を容認する数十のセンサーと制御ループの処理アプリケーションをカバーします.
標準的なデジタルとアナログから特殊な入力タイプ (熱対,RTD,高速カウンター) と出力タイプ (リレー)トランジスタ,アナログ電流,アナログ電圧).
SLC 5/03の命令セットは,よりシンプルなSLC 5/01と5/02よりも大幅に拡張された.アレン・ブラッドリーのより高価なPLC-5プラットフォームと以前関連していた命令カテゴリを組み込む:
PID (比例積分派生数)組み込みPID命令は,プロセス変数入力を取り,それをセットポイントと比較して,単一の命令で完全なPID制御ループを実装します.設定可能な増幅で出力値を計算する複数のPIDループが同時に実行され,利用可能なメモリとスキャン時間によって制限されます.
浮動小数点数学:足し算,引算,掛け算,割り算,三角関数,ログ算は 32 ビットの IEEE 浮動小数点数で動作しますPID 増幅計算割数値が必要とするあらゆるアプリケーション
ASCII 命令:文字列処理,文字比較,ASCIIモード通信のためのシリアルポート I/O ⇒ 1747-L532がHMI,バーコードリーダー,プリンター,さらに通信モジュールを必要としない計量器具.
STI (選択可能な時間付き中断)指定されたサブルーチンを,メインスキャンから独立した固定時間間隔で実行します. PIDループ,データログ,そして時間的な関数は,メインプログラムのスキャン時間の変化に関係なく,一貫したサンプル速度で実行されます..
直接的なアドレス:配列処理 レシピ管理固定アドレスの代わりにポインタ値に従う動的データ アクセス 柔軟なデータ構造を可能にする.
Q1: 1747-L532はRAMのバックアップとして電池を使用します.電池はどのくらい持続し,消えたらどうなるのでしょうか?
1747-BA電池は,通常,動作条件に応じて1年3年持続する.CPUが切れたとき,RAMの状態を維持する.
CPUのBATT LEDが電池電圧が限界値を下回ると点灯し,容量が失われる前に予告します.電池が故障してCPUが電力を失えば,バッテリー対応のRAMデータは全て失われます. ユーザープログラムを含む.データテーブルとリテンティブ変数
Flash EPROM バックアップ モジュール (1747-M13) がインストールされ,プログラム バックアップが保存された場合,CPUは起動時に自動的に Flash からプログラムを再起動し,動作を再現します.フラッシュバックアップなしRSLogix 500から再起動する必要があります.
Q2: 仕様書には 3 つのローカル I/O シャーシと 30 つのスロットが記載されています. シャーシごとに 30 つのスロット,または合計 30 個ですか?
30スロット最大は,各3つのローカル・シャシーを組み合わせた合計である.これはシャシー1台あたり30スロットではない.個々のSLC 500シャシーには4,7,10および13スロット構成があります.物理的に 39 スロット ポジションを提供します,しかし1747-L532プロセッサは,ローカルI/O構成で最大30モジュールスロットを合計サポートする.
CPUは1つのスロットを占め,I/Oと通信モジュールの29を3つのシャシーに留める.
30以上のローカルモジュールスロットでは,リモートI/Oスキャナーモジュールは,リモートラックにシステムを拡張します.
Q3: 1747-L532 は,EtherNet/IP ネットワーク上の近代的な Allen-Bradley CompactLogix または ControlLogix コントロールと通信できますか?
1747-L532は,EtherNet/IPをネイティブでサポートしていない.その内蔵通信はRS-232とDH-485である.
SLC 5/03 と EtherNet/IP による近代的な Logix プラットフォームの間の通信には,SLC 500 シャーシに追加された 1747-KFC15 イーサネット インターフェース モジュールが必要です.SLC 500 を EtherNet/IP に接続し,2つのコントローラファミリー間の MSG 命令データ交換を可能にします.
また,1761-NET-AICおよび様々なプロトコルゲートウェイは,SLC 5/03のRS-232/DH-485とEtherNet/IPネットワークの間に橋渡しすることができます.
直接,間接的なEtherNet/IP通信は,SLC 5/05 (1747-L551/L552/L553) バリアントの能力であり,5/03ではない.
Q4: オンラインプログラミング (ランタイム編集) は完全にサポートされており,制限がありますか?
はい,SLC 5/03は,プログラムスキャンを停止せずにプロセッサが REM RUN モードにある間,オンラインプログラミングをサポートします.操作上の限界がある:編集はエンジニアがそれを受け止めるまで編集ゾーンに保持され,その時点でステップが起動します.
複雑な指示 (ファイル指示,SFC要素) を含むステップには編集制限がある場合があります.
オンライン編集中に,プロセッサは出力をスキャンし制御し続けます. 誤った出力を生み出す誤った編集がすぐにアクティブになります.動作する機械の編集中に注意が必要です..
キースイッチのREM位置はオンライン編集のために選択する必要があります. RUN位置はプログラム変更をロックします.
Q5: 1747-L532は廃止されました アレン・ブラッドリーの推奨移行経路は?
ロックウェル・オートメーションは,SLC 500からCompactLogixプラットフォーム (1769-L3xまたは1769-L4xシリーズ) に移行することを直接的な機能的代替として推奨している.
CompactLogixコントローラでは,EtherNet/IPをネイティブで提供し,メモリとI/O容量が大幅に拡大し,Studio 5000 Logix Designerプログラミング,そして同じコア ロジックスファミリーの指令セットは,現在のAllen-Bradley PLCポートフォリオ全体で使用されています.
ロックウェルの移行センターは,RSLogix 500-to-Studio 5000移行ガイドとSLC 500プログラムをLogix形式に変換するためのアプリケーションノートを含む支援ツールを提供しています.
SLC 500 I/O モジュールは,CompactLogix システムでリモート I/O として 1747-AENTR イーサネット アダプターで再利用可能であり,移行中にフィールド配線投資を保存する.
