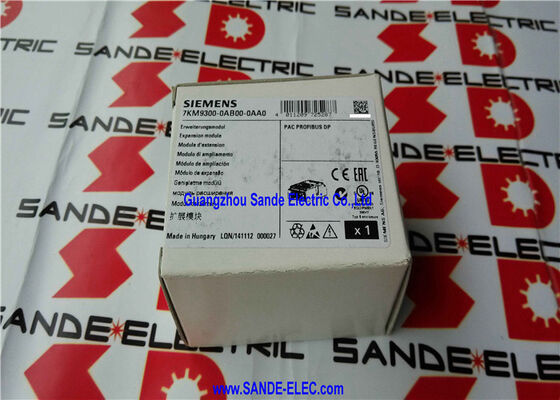

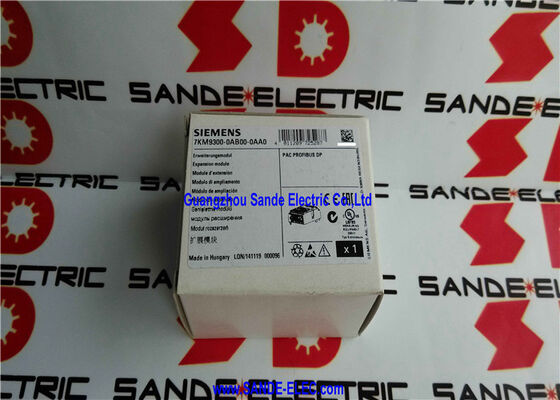

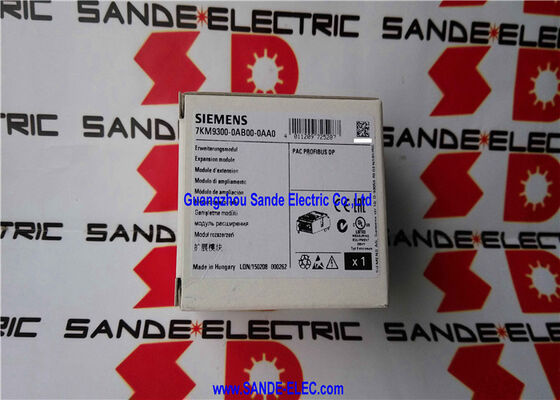

Siemens 7KM9300-0AB00-0AA0 | SENTRON PAC PROFIBUS DP拡張モジュール — 7KM PAC3200 / PAC4200電力計用プラグイン、9ピンSub-D、500V絶縁、IP20、63×43×22mm

概要

「Siemens 7KM9300-0AB00-0AA0」は、Siemens SENTRON PAC電力計（特に7KM PAC3200およびPAC4200測定デバイス）用のPROFIBUS DP拡張モジュールです。スタンドアロンの電力計を完全にネットワーク化されたPROFIBUS DPスレーブに変え、計器のすべての測定パラメータ（電圧、電流、電力、エネルギー、力率、周波数、高調波）をプラントネットワーク上のあらゆるPROFIBUS DPマスターで利用できるようにします。

基本的な価値提案はシンプルです。配電盤、スイッチギアコンパートメント、モーターコントロールセンターに設置された電力計は、貴重な電気データを収集します。そのデータは、それに基づいて動作する制御システム、エネルギー管理ソフトウェア、またはSCADAプラットフォームに到達できなければ有用ではありません。

通信インターフェースがない場合、計器はパネルの前に立っている人だけが読み取れるように、ローカルディスプレイに測定値を表示します。PROFIBUS DPモジュールがインストールされていると、すべての測定値はプラントのPROFIBUSネットワークを介して、必要な場所に継続的に流れます。

モジュールは、PAC3200またはPAC4200の拡張スロットに直接プラグインとして取り付けられます。追加の取り付けスペース、個別の電源、モジュールと計器間の外部配線は不要です。

PAC3200の拡張アーキテクチャは、このモジュール性を念頭に置いて設計されています。1つのスロットでPROFIBUS DP、PROFINET、Modbus RTU、またはRS485モジュールのいずれかを受け入れることができ、同じ計器ハードウェアでプラグインモジュールを交換することにより、異なる通信アーキテクチャに対応できます。

主な仕様

サイクリックデータ交換 — PROFIBUSで送信されるもの

PROFIBUS DPプロトコルは、サイクリックマスター・スレーブポーリングモデルで動作します。DPマスター（通常はSiemens S7-300またはS7-400 CPU、または任意のPROFIBUS DPマスターコントローラー）は、各バスサイクルでPAC3200のPROFIBUSモジュールにリクエストを送信し、モジュールは現在の測定データで応答します。

PROFIBUSマスターのハードウェア構成にロードされたGSDML構成ファイルを通じて、エンジニアはPAC3200のどの測定値がサイクリックデータフレームに含まれるかを選択します。

PAC3200は、包括的な電力品質パラメータ（3相電圧（L-LおよびL-N）、3相電流、3相有効電力、無効電力、皮相電力、3相力率、周波数、総有効および無効エネルギー（インポートおよびエクスポート、4象限測定）、高調波成分、デマンド値）を測定します。

これらのすべてをすべてのPROFIBUSメッセージに含める必要はありません。GSDML構成により、制御システムが実際に必要とするものだけを選択でき、バスサイクルの利用率を最適化できます。

この選択的構成の実用的な利点は、帯域幅効率です。多数のPAC3200計器（それぞれにPROFIBUSモジュールが搭載されている）を提供するPROFIBUSネットワークは、各ノードから完全な計器データセットを各サイクルで送信する必要はありません。制御システムによってアクティブに使用される量のみが含まれ、他のデバイスのためにバス容量が確保されます。

非サイクリックデータ — DPV1による全パラメータセットへのアクセス

サイクリックチャネルを超えて、7KM9300-0AB00-0AA0はPROFIBUS DPV1を介した非サイクリックデータ交換をサポートします。これは、サイクリックスキャン外のデータレコードの読み書きを可能にする拡張PROFIBUS DPプロトコルです。DPV1は以下に使用されます：

構成アクセス：計器のフロントパネルに物理的にアクセスすることなく、PROFIBUSマスターからPAC3200の構成パラメータ（CT比、VT比、測定システム構成、アラーム制限）を読み書きします。

拡張測定データ：サイクリックチャネルに含まれていない測定値（履歴エネルギー値、拡張高調波データ、またはあまり必要とされないパラメータ）を、各バスサイクルごとではなく、オンデマンドで読み取ります。

診断データ：DPV1チャネルは、デバイスの診断情報（モジュールのステータス、通信フォルトフラグ、自己テスト結果）を運びます。これにより、PROFIBUSマスターは通常の測定サイクルを中断することなく、電力計の詳細なヘルスモニタリングを行うことができます。

FAQ

Q1: 7KM9300-0AB00-0AA0モジュールは、PAC4200のデジタル入出力とPROFIBUS経由で使用できますか？

はい。PROFIBUS DPモジュールがPAC4200（デジタル入出力内蔵）にインストールされている場合、それらの入出力のI/Oステータスは、PROFIBUSサイクリックチャネルおよびDPV1経由でアクセス可能です。

サイクリックチャネルの制御バイトにより、PROFIBUSマスターはPAC4200のデジタル出力を制御できます（例：パルス出力のトリガーや制御リレーの切り替え）。同時に、入力ステータスとすべての測定値は同じサイクリックフレームで読み取られます。

Q2: 1つのPROFIBUS DPセグメントに接続できる7KM PAC3200計器（PROFIBUSモジュール搭載）は何台ですか？

標準的なPROFIBUS DPセグメントは、リピータなしで最大32ステーション（ノード）をサポートします。リピータを使用すると、PROFIBUS DPネットワークで最大126のスレーブアドレスが利用可能です。PROFIBUSモジュールを搭載した各PAC3200は、1つのスレーブアドレスを占有します。

実際には、単一セグメント上の計器の数は、バスサイクル時間の要件によって制限されます。スレーブ数と各スレーブあたりのデータ量が多いほど、構成されたバス速度（通常、混合デバイスネットワークでは1.5 Mbit/s）での各フルスキャンサイクルは長くなります。

Q3: STEP 7でPAC3200のPROFIBUSモジュールを構成するために必要なGSDファイルは何ですか？

PROFIBUS DPモジュールには、Siemensが7KM PACシリーズ用に提供するGSDファイルが必要です。GSDファイルは、モジュールのデータ形式、サイクリックデータオプション（選択可能な測定値）、および診断機能を定義します。

ファイルはSiemens Industry Online Supportからダウンロードされ、STEP 7のハードウェアカタログにインポートされます。その後、PROFIBUSモジュールを搭載したPAC3200が、HW Configインターフェースで構成可能なPROFIBUS DPスレーブとして表示されます。

GSDMLファイルは、サイクリックチャネルの測定値の個別の選択をサポートし、バス帯域幅の使用率を最適化します。

Q4: -0AB00-0AA0バージョンは、後継の-0AB01-0AA0モジュールと直接交換可能ですか？

-0AB01-0AA0は-0AB00-0AA0の後継であり、PAC3200/PAC4200以外の追加デバイス（PAC3220、3VA COM100/800）への互換性を拡張しています。PROFIBUSネットワークの観点からは、どちらのモジュールも同じデータインターフェースを持つPROFIBUS DPスレーブとして動作します。

物理的には、どちらのモジュールも同じPAC拡張スロットに取り付けられます。ただし、GSD/GSDML構成はリビジョン間で異なる場合があり、既存のプロジェクトで一方を他方に置き換える際には、STEP 7 / TIA Portalのハードウェア構成を確認する必要があります。

Q5: PROFIBUSモジュールとPAC3200の内蔵ディスプレイは同時に動作しますか？

はい。PROFIBUS DPモジュールとPAC3200のローカルディスプレイおよびフロントパネルキーパッドは、独立して同時に動作します。

測定データがリアルタイムでPROFIBUS経由で送信されている間も、計器のローカルディスプレイは通常の測定画面（電圧、電流、電力、エネルギー）を表示し続け、フロントパネルボタンはローカルパラメータ変更のために機能します。

PROFIBUSモジュールのインストールは、ローカル操作機能を無効にしたり変更したりしません。
