サーボモーターケーブル
>
|
| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6XV1830-7AH10 |

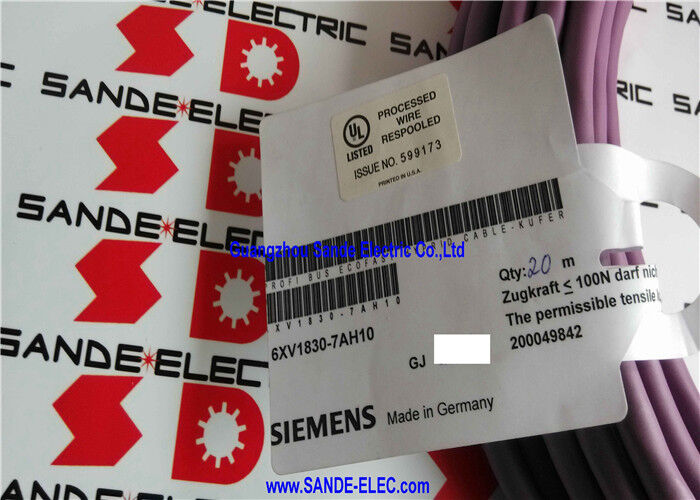

6XV1830-7AH10 は、シーメンスの PROFIBUS ECOFAST ハイブリッド トレーリング ケーブルです。PROFIBUS DP フィールドバス データ接続と接続されたフィールド デバイスの電源の両方を同時に伝送する 1 本のケーブルです。この「ハイブリッド」設計は、ECOFAST コンセプトの特徴です。制御キャビネットから各フィールド デバイスまで個別の電源ケーブルと PROFIBUS ケーブルを配線する代わりに、1 本の ECOFAST ハイブリッド ケーブルで両方の機能を処理します。
ケーブル構造はこの二重の役割を反映しています。 4 本の 1.5mm² 銅導体がフィールド デバイスに電源電流を運びます。より大きな断面積がデバイスの電力に必要な電流容量を処理します。 2 本の 0.64 mm 導体は PROFIBUS DP 差動データ ペアを伝送し、重ねられたアルミ箔と錫メッキ銅の外側編組スクリーンで個別にシールドされています。 PROFIBUS ペアのシールドは、同じ外側ジャケット内の電力導体からデータ信号を分離します。
トレーリングタイプの指定は、このケーブルが動的設置、つまりケーブルドラッグチェーン、可動機械アーム、および動作中にケーブルが繰り返し屈曲する用途向けに設計されていることを示しています。標準 PROFIBUS ケーブルは、固定設置のみに定格されています。トレーリングケーブルの柔軟な構造とストランドの形状は、疲労破壊を起こすことなく、移動設備の機械的曲げサイクルに耐えます。
| パラメータ | 価値 |
|---|---|
| 部品番号 | 6XV1830-7AH10 |
| タイプ | PROFIBUS ECOFAST ハイブリッド、トレーリング |
| 電力導体 | 4 × 銅、1.5mm² |
| データコンダクター | 2 × Cu、0.64mm (PROFIBUS DP、シールド付き) |
| 総導体数 | 6 |
| 外径 | 11mm |
| 色 | バイオレット |
| 定格電圧 | AC100V |
| シールド | アルミ箔＋錫メッキ銅編組 |
| ハロゲンフリー | はい |
| シリコンフリー | はい |
| 消防クラス | EN 13501-6 Eca |
| 販売単位 | 1メートルあたり（最小20m、最大1000m） |
| シリーズ | SIMATIC ネット PROFIBUS エコファースト |
6XV1830-7AH10 はメートル単位で販売され、納品ごとの最小注文数量は 20 メートルです。 1 回の配送あたりの最大連続長は 1000 メートルです。実際に設置されているケーブルの長さに配線余裕を加えたものを注文してください。標準的な PROFIBUS 設置では、ケーブルを途中で接続することはできません。
紫色の外側シースは PROFIBUS の色規則に従っており、ケーブル ダクト内で PROFIBUS ケーブルを他の産業用ケーブル タイプと区別します。外径 11 mm の場合、取り付ける前に、ケーブル ドラッグ チェーンの最小曲げ半径と充填率がこのケーブル仕様に適合していることを確認してください。
Q1: ECOFAST システムとは何ですか?また、なぜハイブリッド ケーブルを使用するのですか?
ECOFAST (エネルギーおよび通信フィールド設置システム) は、標準化されたクイック接続コネクタを使用して、単一のケーブルインフラストラクチャでフィールドデバイスに電力と PROFIBUS DP 通信を分配するためのシーメンスのコンセプトです。ハイブリッド ケーブルは 1 つのシースで両方の機能を実現し、各デバイスに個別の電源ケーブルと PROFIBUS ケーブルを配線する場合に比べて、ケーブル数、導管の充填量、設置時間を削減します。
Q2: 6XV1830-7AH10 は、電源導体を接続せずに標準 PROFIBUS ケーブルとして使用できますか?
はい。 PROFIBUS データ ペア (2 × 0.64mm、シールド) は、電源導体が使用されているかどうかに関係なく、標準 PROFIBUS DP ケーブルとして機能します。設置にフィールドバス データ リンクのみが必要な場合は、電力導線の両端を未接続のままにすることができます。他の導体との接触を防ぐために、未使用の電源導体をケーブルの両端で適切に終端してください。
Q3: このケーブルの PROFIBUS のケーブル セグメントあたりの最大設置長はどれくらいですか?
PROFIBUS DP セグメントの長さは、ケーブルの種類だけでなく、ボーレートとケーブルの特性にも依存します。 12 Mbps (PROFIBUS DP の最大速度) では、最大セグメント長は 100m です。 1.5 Mbps では最大 200m まで延長され、ボーレートが低い場合はさらに長距離が可能です。 6XV1830-7AH10 ケーブル タイプの PROFIBUS DP セグメント長テーブルと照らし合わせて、設置時に使用される特定のボー レートを確認してください。
Q4: 6XV1830-7AH10 はケーブルドラッグチェーン (Igus など) への取り付けに適していますか?
はい - 「トレーリング ケーブル」という指定は、このケーブルがドラッグ チェーンおよび可動ケーブルの用途向けに設計されたものであることを明確に示しています。内部導体の撚り線と外側ジャケットの素材は、ケーブルのトレーリング用途に必要な曲げサイクル疲労耐性を考慮して選択されています。ケーブルの定格最小曲げ半径に対してドラッグ チェーン メーカーの最小曲げ半径要件を確認してください。
Q5: フィールドデバイス側の 6XV1830-7AH10 ではどのようなコネクタが使用されますか?
ECOFAST システムは、フィールド デバイス側で標準化された円形クイック接続コネクタを使用します。 Siemens の ECOFAST コネクタ シリーズは、ECOFAST 互換フィールド デバイスおよび I/O モジュールに接続します。このコネクタは、電力導体と PROFIBUS データ ペア終端の両方を 1 つの接続に収容します。フィールド デバイスの接続タイプ (オスまたはメス、パネルまたはケーブル) に基づいてコネクタを個別に注文します。
