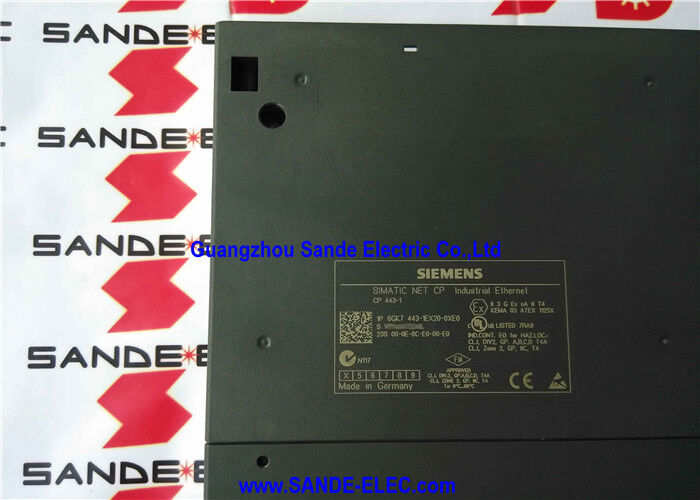

についてシメンス 6GK7443-1EX20-0XE0is the CP 443-1 communications processor for the SIMATIC S7-400 — the Industrial Ethernet interface module that connects the S7-400 PLC rack directly to 10/100 Mbit/s Ethernet networks while simultaneously acting as a PROFINET IO controller for distributed I/O systems.
S7-400 モジュールの階層では CP 443-1 は CPU モジュールの横にバックプレーンに接続され,CPUから独立してネットワーク通信の全負荷を運びます.イーサネットプロトコルの処理をオフロードし,CPUは通信オーバーヘッドなしでPLCプログラムの実行に集中し,スキャンサイクルパフォーマンスを低下させる.
EX20の最も特徴的なハードウェア機能は,ERTEC 400チップに組み込まれた統合された2ポートリアルタイムスイッチである.
The two RJ45 ports are not two independent network connections — they share one IP address and form a switch that allows the module to participate in both linear (daisy-chain) and ring topologies without an external switch.
This is directly relevant for PROFINET IO installations where the linear topology through device-to-device connections reduces hardware cost and cabinet space compared to star-wired architectures requiring a central switch at every tier.
リングトポロジーは,メディア冗長プロトコル (MRP) と組み合わせると,ネットワークが単一のケーブルやスイッチの故障から自動的に回復できるようにします.PROFINET IO 装置を故障状態でオンに保つこと.
複数のプロトコルモードで128のアクティブ接続で,CP 443-1 EX20は同時にS7データ交換接続,オープン TCP/IPソケット接続,PROFINET IOコントローラリンクの混合を維持することができます.,S5に対応したデバイスで SEND/RECEIVE セッションを起動し,それぞれが CPのプロセッサによって独立して管理されます.
CPはS7-400CPUにラック内の標準モジュールとして登場し,設定中にNetProで定義された共有CPUメモリ領域を通じてデータ交換が処理される.
| パラメータ | 価値 |
|---|---|
| 商品の名称 | CP 443-1 |
| インターフェース | 2 × RJ45 (ERTEC 400 スイッチを組み込み) |
| 移転率 | 10/100 Mbit/s (自動センサー) |
| 最大アクティブ接続 | 128 (マルチプロトコル) |
| 議定書 | ISO,TCP/IP,UDP (RFC1006を含む/ない) |
| PROFINET IO | コントローラー (優先順位で起動するIOデバイス最大32台) |
| S7 コミュニケーション | はい (PUT/GET,S7ルーティング) |
| 取得/書き込み | はい (S5対応) |
| 送信/受信 | はい (オープンなコミュニケーション) |
| マルチキャスト | はい (UDP) |
| ネットワークサービス | DHCP,SNMP V2,ウェブ診断 |
| セキュリティ | IP アクセス コントロール リスト |
| 構成 | ステップ7 / NetPro |
| ステータス | 生産中止 |
CP 443-1 の工場ネットワークにおける価値は,同時にサポートする通信モードの幅から生じる.各モードは,異なる統合目的を担う:
S7通信 (PUT/GET)シエメンス対シエメンスのデータ交換プロトコルです
S7-400CPUは,PUTとGETプログラムブロックを使用してゲートウェイ経由で他のS7コントローラ (S7-300,S7-400,またはS7-1500) に直接データを読み書きすることができます.
これは,多コントローラー生産ラインにおけるPLC間の調整の標準です.制御装置のネットワーク全体で 制御装置がプロセス値を読み取ったり,設定値を他の制御装置に書き込む必要がある場合.
取得/書き込み古いS5接続モデルを使用するレガシーSIMATIC S5システムとの後方互換性を提供します.
S7-400と古いS5の両方が共存する工場では,CP 443-1のFetch/Write機能は,プロトコル変換機器を必要とせずにレガシーハードウェアとの通信を維持する.
送信/受信 (オープン通信)シーメンス以外のシステムとの通信のためのTCP/IPまたはISOソケット接続を実装します. SCADAサーバー,MESプラットフォーム,品質システム,ERP統合ポイント,標準Ethernetで通信する第三者のコントローラ.
S7-400 CPU のプログラム内の SEND と RECEIVE 機能ブロックは,これらの接続のための CP に渡り,そこから渡るデータを処理する.
PROFINET IO コントローラーET 200S,ET 200M,ET 200SP,PROFINET対応ドライブ,および機器をEthernetネットワークを通じてS7-400CPUに直接接続するPROFIBUS フィールドバス インフラストラクチャを別々に必要としなくても.
CP 443-1 EX20 は,優先順位設定の起動をサポートする最大32の PROFINET IO デバイスと周期的な IO データ交換を管理します.そしてCPUプログラムサイクルの独立してすべてのPROFINETリアルタイム通信を処理.
CP 443-1 EX20 の内部にある ERTEC 400 チップは,Siemens の PROFINET アプリケーション用の SCALANCE X 産業スイッチで使用されている同じシリコンです.
CPモジュールへの統合は,モジュール面プレートの2つのRJ45ポートが,モジュールの単一のイーサネットアドレスを共有する管理スイッチポートであり,2つの独立したネットワークインターフェースではないことを意味します.
線形トポロジーでは,CPの2つのポートが,前と後ろのデバイスに接続され,各ノードでスターワイヤードスイッチを必要とせずに複数のデバイスをスレッドする単一のイーサネットセグメントを作成.
リングトポロジーでは (MRPが有効になったとき),最後のデバイスの第2ポートが最初のポートに接続し,閉じたリングを形成する.
MRP規格では リング内の1つのデバイスが リングマネージャーとして機能することを定義しますリングの整合性を継続的に監視し,リングの破裂が検出された場合,200ミリ秒未満で代替経路を起動する..
For PROFINET IO systems where maintaining IO communication continuity is important — particularly in applications where sensor or actuator data loss during a fault could create safety issues or process quality problems — the ring topology with MRP provides a cost-effective redundancy mechanism that uses only the cables and ports already present in the installation.
IP アクセス コントロール リスト (ACL) 機能により,CP 443-1 は特定の IP アドレスまたは IP アドレス 範囲から入ってくる接続を受け入れたり拒否したりできます.
これは,S7-400CPUへの接続を CP経由で外部システムが開始できるものを制限するネットワーク層アクセス制御を提供します.
OT (オペレーション技術) ネットワークが企業ITシステムやクラウドインフラストラクチャに接続する工場環境では,CPのIP ACLは定義された周辺を作り出す.エンジニアリング ワークステーション設定されたIPアドレスを持つ HMI システムは接続を確立することができ,他のすべてのネットワークトラフィックが CP でブロックされます.
ファイアウォールやネットワークセグメントを備えた適切に設計されたネットワークアーキテクチャを 置き換えることはできませんしかし,Ethernetインターフェース経由でPLCへの意図せざるまたは悪意のあるアクセスに対する意味のある追加の保護層を提供します.
Q1: CP 443-1 EX20には2つの RJ45 ポートがあります.同時に2つの異なるサブネットワークに接続できますか?
2つのRJ45ポートはモジュールの統合されたERTEC 400スイッチのポートで,単一のIPアドレスを共有します.両端口は同じイーサネットセグメントに属します.
デュアルポート設計は,単一のネットワーク内の線形およびリングトポロジーをサポートする.マルチサブネット通信 (S7-400を複数の独立したネットワークに接続する),同じS7-400ラックに複数のCP 443-1モジュールが設置される必要があります.
Q2: 最大のアクティブ接続は128と記載されています. これは異なる通信モードにどのように分布しますか?
128接続の制限は,すべてのアクティブプロトコルモードの合計です.
S7通信,SEND/RECEIVE ISO-on-TCP/ISO/UDP,および PROFINET IO の間の割り当ては,NetPro で構成され,共有プールから消費されます.PROFINET IOデバイス接続は,他の接続と同じプールから消費します.
実際の割り当ては,特定のアプリケーションの要件に依存します. 多くの PROFINET IO デバイスを持つシステムはプールからより多くの接続を消費します.S7 と SEND/RECEIVE に同時に利用できる数は少なくなります.
CP 443-1の操作説明書は,最大設定の計画のための詳細な接続予算表を提供します.
Q3: CP 443-1 EX20 は S7-400H の冗長な CPU で使用できますか?
はい,EX20は,Firmware V4.0以降を実行するH-CPUを含むH-CPU構成で交換モジュールとして使用できます.
しかし,制限があります. SEND/RECV インターフェースの SSEND/SRECV モードは H-CPU でサポートされません.そして PROFINET IO は H-CPU でサポートされません.
PROFINET IO を必要とする H システムアプリケーションでは,先端 CP バリアントを指定する必要があります. S7 通信および他のモードの標準 SEND/RECEIVE は H CPU で正しく機能します.
Q4: CP 443-1 EX20 を設定するにはどんな設定ソフトウェアが必要ですか?
CP 443-1 EX20は,SIMATIC STEP 7 (Classic) を用いてNetProネットワーク設定ツールで構成されています.
ステップ7では,CPモジュールがS7-400ハードウェア構成に追加され,その後NetProは接続の定義に使用されます.IPアドレスを含むすべてのネットワークパラメータIP アクセス コントロール リスト
TIA ポータルは CP 443-1 EX20 を S7-400 向けにネイティブで設定していない.
Q5: 6GK7443-1EX20-0XE0の生産は中止されています.推奨される後継機は?
シエメンスは,EX20の後継機としてCP 443-1 EX31 (6GK7443-1 EX31-0XE0) を推奨している.
EX31は同じ基本機能セットと物理インターフェース (RJ45とRJ45の両用) を保持しています.ERTEC ベースのスイッチ) を追加し,EX20 の標準動作範囲より 70°C 以上の環境温度での動作のためのコーティング回路板を追加する.
EX31は,ほとんどのアプリケーションでEX30とEX20のドロップイン代替です.
新しいS7-400プロジェクトでは,S7-1500への移行経路を PROFINETのネイティブ統合で評価することを推奨し,別々のCPモジュールを必要としない.
