| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6GK7343-1CX10-0XE0 |

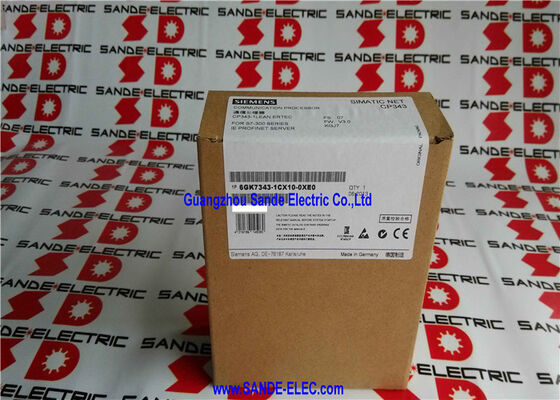

部品番号: 6GK7343-1CX10-0XE0
メーカー: シーメンスAG（ドイツ）
スイッチ: 統合2ポートスイッチ（ERTEC 200チップ）— 1つのIEインターフェースで2つの物理RJ45ポートを提供
物理ポート: 2 × RJ45（10/100 Mbit/s）
通信プロトコル:
「シーメンス 6GK7343-1CX10-0XE0」は、SIMATIC S7-300プラットフォーム向けのコスト最適化された産業用イーサネット通信プロセッサであるCP 343-1 Leanです。
CPUと並んでS7-300ラックの1つのスロットを占有し、そのスロットからSCADAサーバー、HMIパネル、その他のPLCとの接続を維持し、PROFINET IOデバイスとしてサイクリックプロセスデータを交換し、STEP 7 / TIA Portalワークステーションからのイーサネット経由のプログラミングアクセスを提供するなど、S7-300の全産業用イーサネット通信を管理します。
CP 343-1ファミリー内の「Lean」という名称は、これがエントリーレベルのバリアントであることを示しています。フルCP 343-1（6GK7343-1EX30）よりも通信リソースは軽量ですが、ほとんどのS7-300イーサネットアプリケーションが実際に必要とする通信シナリオをすべてカバーしています。
RFC 1006によるTCP/IP、S7通信、PROFINET IOデバイス、Fetch/Write、UDPはすべて搭載されています。フルCP 343-1と比較してLeanが主に省略しているのは、拡張されたクライアントサイドS7通信（サーバーとしてはS7通信をサポートしますが、アクティブなクライアントとしてはサポートしません）と、特定の高ボリューム同時接続数です。
HMI接続、リモートプログラミング、SCADAデータ収集、PROFINET IOデバイス統合において、Leanは完全に機能します。
統合された2ポートERTEC 200スイッチは、実用的な意味を持つ機能です。
従来のシングルポートイーサネットモジュールでは、PLCで複数の下流デバイスを接続するために別途外部スイッチが必要になります。これは、多数のS7-300ステーションを持つプラント全体でコストとスペースのオーバーヘッドが増加します。
CP 343-1 Leanの組み込み2ポートスイッチにより、2つのイーサネットデバイス（例：プラントバックボーンケーブルとHMIパネルまたは別のデバイス）を外部スイッチハードウェアなしでCPに直接接続できます。
これにより、パネルのフットプリントが削減され、スイッチの電源とDINレール取り付けが不要になり、配線が簡素化されます。
| パラメータ | 値 |
|---|---|
| イーサネットインターフェース | 10/100 Mbit/s IE |
| 物理ポート | 2 × RJ45（統合2ポートスイッチ） |
| スイッチチップ | ERTEC 200 |
| TCP/IP | はい（SEND/RECEIVE、RFC 1006） |
| UDP | はい（SEND/RECEIVE、マルチキャスト） |
| PROFINET IO | デバイス機能 |
| S7通信 | サーバー |
| Fetch/Write | はい |
| SNMP | はい（v1/v2c） |
| LAN経由での初期化 | はい |
| モジュール交換 | PGなし |
| バックプレーン電流 | 0.2A @ 5V |
| 外部電源 | 24V DC、0.16–0.2A |
SEND/RECEIVEによるTCP/IP: 基本的なデータ交換メカニズムです。S7-300 CPUは、STEP 7のAG_SEND / AG_RECVライブラリブロック（または同等のTIA Portal TCON/TSEND/TRECVブロック）を使用して、リモートパートナーへのTCP接続を開き、データを交換します。
RFC 1006（生のTCP）なしでは、ベンダーに関係なく、SCADAサーバー、PCベースのヒストリアンシステム、サードパーティ製コントローラーなど、あらゆるTCP/IPデバイスと通信します。
RFC 1006（ISO-on-TCP）を使用すると、トランスポートは他のシーメンスデバイスやネイティブでISOトランスポートを使用していた古い産業プロトコルとの互換性のためにISOトランスポート層セグメントをカプセル化します。
SEND/RECEIVEおよびマルチキャストによるUDP: UDPベースの交換はコネクションレスです。永続的な接続を維持する必要がなく、オーバーヘッドが低く、サイクリックデータブロードキャストや1対多通信に適しています。マルチキャストを使用すると、CPは受信者ごとに送信を繰り返すことなく、複数の受信者に同時にデータを送信できるため、プラント全体のステータスブロードキャストや時刻同期に役立ちます。
PROFINET IOデバイス: CP 343-1 LeanはPROFINET IOデバイスとして動作できます。これにより、S7-300のI/OデータをPROFINET IOコントローラーのサイクリックIO交換に配置できます。
この役割では、CP 343-1 Leanを搭載したS7-300は、PROFINET IOコントローラー（おそらくシステムマスターとして機能するより大きなS7-400またはS7-1500）に対してリモートI/Oデバイスとして表示され、CPがPROFINETサイクリックデータ交換を管理します。
これは、S7-300システムが、S7-300自体のPROFINET CPUバリアントよりも前に登場したPROFINETベースのプラントアーキテクチャに統合されることを可能にするメカニズムです。
Fetch/Write: このプロトコルにより、リモートデバイス（PG、PC、またはSCADAシステム）は、ラダープログラムによる通信処理なしに、S7-300のデータブロックを直接読み書きできます。
Fetch/Writeはポーリングプロトコルです。リモートデバイスが各読み書きをイニシエートします。CPはCPUのデータに直接アクセスして応答します。
これにより、SCADAシステムがS7-300のデータアドレスを独自のタグデータベースに直接マッピングできるため、SCADA統合が簡素化されます。
S7通信（サーバー）: CP 343-1 LeanはサーバーロールでS7通信をサポートします。他のS7デバイスまたはS7互換クライアント（S7プロトコルモードで通信するシーメンスHMIパネルなど）からのS7通信要求に応答します。
サーバーとして、他のデバイスがCPUのデータを読み書きできるようにします。
LeanバリアントはアクティブなクライアントとしてS7通信を開始しません。アクティブなクライアントS7メッセージングの場合、CPU自体のSTEP 7 PUT/GETブロックを、CPなしで限定的なS7通信に使用できます。
2つの運用機能が実際のメンテナンスシナリオに対応します:
LAN経由での初期化新しいCP 343-1 LeanのIPアドレスとPROFINETデバイス名を、プログラミングデバイスをPLCに物理的に接続することなく、イーサネットネットワーク経由でリモートで割り当てることができることを意味します。
交換用CPがリモートプラントに到着すると、同じイーサネットネットワーク上のSTEP 7またはTIA Portalワークステーションが、STEP 7に含まれるNDISベースのネットワークツールを使用して、モジュールのネットワークID（IPアドレス、サブネットマスク、ルーター）を割り当てます。
サービスエンジニアがラップトップを機械に持ち込む必要なく、モジュールはオンラインで機能します。
PGなしのモジュール交換この概念を拡張します。CPは構成を不揮発性メモリに保存します。
交換用CP 343-1 Leanが同じラックにインストールされると、電源投入時にS7-300 CPUのメモリから構成が自動的にダウンロードされます。CPUは、どのCP構成がラックに属するかを知っており、それを新しいモジュールに転送します。
サービスエンジニアが物理モジュールをインストールし、システムが残りを処理します。
Q1: CP 343-1 LeanはサーバーとしてのみS7通信をサポートします。他のS7コントローラーとのデータ交換はどうなりますか？
サーバーモードでは、CP 343-1 Leanは他のシーメンスデバイスからのS7通信要求に応答しますが、自身ではそのような要求を開始しません。
これは、STEP 7またはTIA PortalエンジニアリングステーションがCPUのデータにアクセスでき、PUT/GET命令を開始する他のS7コントローラーがこのCPUのデータブロックのデータを読み書きできることを意味します。
CP 343-1 Lean側のCPUがイーサネット経由でリモートS7コントローラーからデータを積極的に読み取るには、CPのSTEP 7 S7接続（同じプロジェクト内で機能します）を使用したSTEP 7 PUT/GETファンクションブロック、またはリモートコントローラーもTCPサーバーを実行している場合はTCP/IP SEND/RECEIVEを使用する必要があります。
Q2: 統合スイッチには2つのRJ45ポートがあります。CP 343-1 Leanはラインまたはリングトポロジーをサポートしますか、それともスターのみですか？
2ポート統合スイッチは、スターおよびライン（デイジーチェーン）トポロジーの両方をサポートします。
ライントポロジーでは、1つのRJ45がアップストリームネットワークデバイス（スイッチまたは別のCP）に接続され、もう1つが次のダウンストリームデバイスに接続されます。これにより、各接続ポイントで中央スイッチを必要とせずに、CP 343-1 Leanモジュールのチェーンが作成されます。
これは、コントローラーが物理的に連続して配置され、各場所で個別のインフラストラクチャスイッチを使用するのが不便なパネル列または生産ラインで一般的なトポロジーです。
リングトポロジー（メディア冗長化用）はCP 343-1 Leanではサポートされていません。MRP（メディア冗長化プロトコル）を使用したリングトポロジーには、フルCP 343-1 Advanced（6GK7343-1GX30）が必要です。
Q3: CP 343-1 Leanがサポートする同時TCP接続の最大数はいくつですか？
CP 343-1 Leanは、限られた数の同時アクティブ接続をサポートします。フルCP 343-1よりも少ないです。これは、2つのバリアント間の主なアーキテクチャの違いです。Leanバージョンの典型的な接続リソースは、一般的なシナリオをカバーしています。SCADA/ヒストリアンシステムへの複数のTCP接続、HMIパネルへの1つまたは2つのS7接続、およびPROFINET IOデバイス通信です。
高密度マルチ接続アプリケーション（多数の同時SCADAクライアント、複数の同時S7パートナー）の場合は、より大きな接続テーブルを持つフルCP 343-1（6GK7343-1EX30）を指定する必要があります。
Q4: CP 343-1 LeanはTIA Portalで構成できますか、それともSTEP 7 V5.xが必要ですか？
CP 343-1 Leanは、STEP 7 V5.5（クラシック）とTIA Portal（V13以降、適切なハードウェアサポートパッケージ付き）の両方で構成できます。
TIA Portalでは、CPはSIMATIC NET / S7-300通信モジュールの下のデバイスカタログに表示され、ネットワーク構成内のCPのプロパティダイアログを使用して構成されます。
TIA Portalは、S7-300 CPU、CP 343-1 Leanのイーサネット接続、およびPROFINET IOデバイス構成を単一のツールで構成するための統合環境を提供します。
Q5: CP 343-1 LeanはPROFINET IOコントローラー機能もサポートしますか、それともデバイスのみですか？
6GK7343-1CX10-0XE0 CP 343-1 LeanはPROFINET IOデバイス機能のみをサポートします。分散IOデバイスをPROFINETネットワークで管理するPROFINET IOコントローラーとして機能することはできません。
PROFINET IOコントローラー（ET 200SP、ET 200M、またはその他のPROFINET IOデバイスを管理する）として機能する必要があるS7-300システムには、PROFINET対応CPU（CPU 315-2 PN/DPなど）またはPROFINET IOコントローラー機能を持つCP 343-1 Advanced（6GK7343-1GX30）が必要です。
LeanのIOデバイス機能により、アップストリームのPROFINET IOコントローラーによって管理できます。これは、より大きなPROFINETシステムでスレーブまたはサブステーションとして機能するS7-300に適した役割です。
