PROFIBUS PA SPLITCONNECT TERMINATOR 6GK1905-0AE00 6GK1 905-0AE00 6GK19O5-OAEOO 試聴する

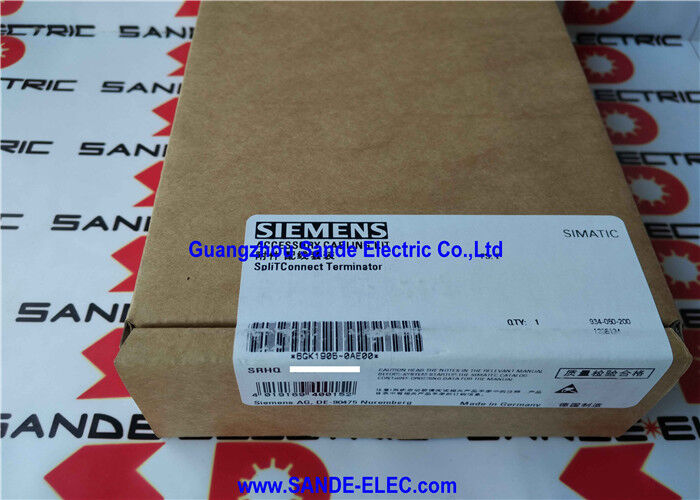

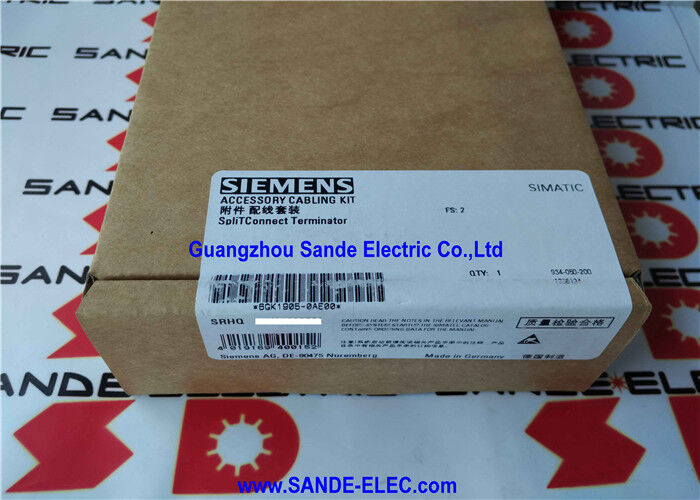

シエメンズ 6GK1905-0AE00 PROFIBUS PA SpliTConnect Terminator (Non-Ex) PROFIBUS PAセグメントを終了するために,安全なエリアのみ,パックあたり5ユニット

概要

についてシメンス 6GK1905-0AE00非危険領域の PROFIBUS PA SpliTConnect Terminatorは,物理的な端点でPROFIBUS PAケーブルセグメントを正しく終了する受動部品です.

PROFIBUS PA フィールドバス装置では,セグメントケーブルの両端の適切な電源端末はオプションではありません.それは信号の整合性にとって基本的な要件です.

ケーブル端のインパデンス不一致は 通信信号をケーブルに沿って反射します信号の干渉が起こり 通信が信頼できない特定の条件下でフィールド装置との接触を完全に失う.

端末は,ケーブル端の信号エネルギーを反射するのではなく吸収し,断片の長さ全体にクリーンな信号伝播を保証します.

PROFIBUS PAは,プロフィバス規格のフィールドバス変種で,特にプロセス計測用のために設計されています. 流量計,圧力トランスミッター,水平計,温度センサー,プロセス産業環境における分析機器.

通信信号を同時に伝達し,接続されたフィールド機器に電力を供給する2本のケーブルで31.25kbit/sで動作します.

この2つのワイヤルの電源と通信の組み合わせは,危険地帯 (適切なEx認証部品で) で使用できるようにします.従来の4~20mAアナログループをデジタル通信に置き換え,プロセスプラントエンジニアが頼る2本のワイヤの設置のシンプルさを維持する.

このターミネーターが構成要素であるSpliTConnectシステムは,SiemensのプロフィバスPAのための構造化フィールドバス設置ソリューションです.

スプリットコネクト部品 (TAP,ターミネーター,コップラー,機械的に頑丈なフィールド組み立て可能な配送システムを形成するために一緒にクリックします.装置が追加されたり 交換されたりすると簡単に再構成できます

このシステム内のターミネーターの役割は,PROFIBUS PAが要求する正しい100Ω抵抗とコンデンサター終了ネットワークで各幹線またはスポンカーケーブルセグメントの物理的な端を閉じることです.

基本規格

PROFIBUS PA の 終止症 が 極めて 重要 な 理由

PROFIBUS PA は,IEC 61158-2 物理層規格に基づく伝送技術を使用しています. マンチェスター・コード付きの電流調節信号が,直流電源電圧の上に加わっています.

ケーブルには特徴的なインピーデンス (100Ω) が定義されており,信号反射を防ぐために端末ネットワークは,ケーブルの両方の物理端でこのインピーデンスに一致する必要があります.

PROFIBUS PAセグメントが適切に終了しない場合,通信波形は,反射された信号構成要素から歪みを受け,反射された端から戻ります.

31.25 kbit/s で,これは比較的低い周波数で,中程度の反射は,すぐに通信の完全な損失を引き起こすことはできません.いくつかのデバイスはオフラインとオンラインで繰り返しサイクル物理測定で説明できない不規則なプロセス値.

これらの症状は,ケーブル損傷,水分浸透,または機器ファームウェアの問題に似ているように見えるため,診断するのが最も難しい PROFIBUS PA 障害の一つです.正確な終了は,診断調査から可能な原因のクラス全体を排除します.

IEC 61158-2 規格では,任意の PROFIBUS PA セグメントに正確に 2 つのターミネーターがアクティブであることを規定しています.物理的なケーブル端点以外の場所での位置付け端子,インペダンスバランスを乱し,追加の終点からの反射を再導入します. The SpliTConnect system's physical design helps enforce correct terminator placement by integrating them into the structured cable assembly rather than leaving termination as a free-form installation task.

"非元対元ターミネーター"

6GK1905-0AE00は,SpliTConnectターミネーターの非危険領域 (非Ex) 版である.その同型は6GK1905-0AD00である.危険区域に分類された区域 (Exエリア) で使用するための承認を所持している.PROFIBUS PA に要求される100Ω抵抗と1μF容量終結ネットワークは,両方のバリエーションで同一である.

違いは部品の設計の承認状態にある.危険領域にある電気部品は,火花や過度の表面温度によって炎症性の高い大気を燃やすことができないことを確認するために認証されなければならない..

Ex バリアントには,関連する認証 (通常はATEXおよび/またはIECEx) が付属している.非Ex型 (この部分) は,そのような認証を受けていないため,物理的に接続されている方法に関係なく,分類された危険区域に設置してはならない..

プロセスプラントでは,PROFIBUS PA トランクケーブルはしばしば複数の危険地帯を通過します.

DP/PAコップラー (セグメントトランク開始時に) が安全なエリアに位置している場合でも,セグメントがゾーン2またはゾーン1のエリアに広がる場合,端端の端末を含む,そのセグメントのケーブルのすべての部品は,適用されるゾーンでEx-Ratedでなければならない..

非 Ex ターミネーターの使用は,ターミネーターの物理的な位置が非機密 (安全) エリアにあることが確認された場合にのみ許容される.

SpliTConnect システム統合

SpliTConnectターミネーターは,シメンス社のPROFIBUS PA SpliTConnectフィールドバス組み立てシステム内の他のコンポーネントと統合するように設計されています.

についてスプリットコネクト TAP(6GK1905-0AA00) はトランク接続ノードで,トランクケーブルを切ることなくTジャンクション経由で個々のフィールドデバイスをメインのPROFIBUS PAトランクケーブルに接続できます.複数のTAPは,トランクケーブルの隔離移動接続を使用してトランクに沿ってキャスカードすることができます.

についてSpliTConnect カップラー(6GK1905-0AB00) は複数の TAP 組立セクションを接続し,スタートポロジーセグメント構造を形成します.

についてスプリットコネクトターミネーター(このユニット) 組み立てられたケーブル構造の両端を閉じて,必要なセグメント終結を供給します.

The physical connection mechanism throughout the SpliTConnect system uses insulation displacement technology (IDC) — the cable insulation is pierced by the connector's contacts without stripping the cable.

これは,プロフィバスPAケーブルに迅速で一貫性があり ツールなしで接続できるようにし,設置時間を短縮し,不正なワイヤリストリップ,逆極性,常用端末ブロックまたはクリップワイヤリングの欠陥の一般的な原因である..

よくある質問

Q1:各パックには5つのターミネーターが含まれています.PROFIBUS PAセグメントには何つのターミネーターが必要ですか?

正確に2個 半径の幹ケーブルの各端に1個各PAセグメントは,セグメントの長さや接続されたフィールドデバイスの数に関係なく,正確に2つのアクティブターミネーターを必要とします.

1パックに5個ある 1パックには2つの完全なセグメントがあり,1つのユニットがスペアとして用意されています

複数のセグメントを持つプロジェクトでは,セグメントごとに2つ,余分なスペアを追加してターミネーター量を計画します.

Q2: 6GK1905-0AE00は,PROFIBUS PAトランク内のどこでも使用できますか? それとも物理的なケーブル端だけですか?

端末はケーブル段の2つの物理端にのみ設置され,中間点には設置されない.

断片の真ん中に,またはT交差点の分岐点に終端装置を設置すると,信号の質を向上させる代わりに劣化させる追加のインピーダンスの不一致が生じる.SpliTConnect TAPは,指定されたセグメント末端を除き,ターミネーター接続ポイントを提供しないことで,誤った中間配置を物理的に防止します.

Q3: パッケージには5個あります. 部分的なパックがありますか? それとも全パックを注文する必要がありますか?

6GK1905-0AE00は,5個セットのパッケージとして注文されます.最小注文量は1個セット (5個セット) です.シメンスでは個々のユニットを別々のカタログ項目として供給しません.

2つまたは4つのターミネーターを必要とする小さなプロジェクトでは,パックの残りのユニットはスペアとして使用されます.

経験豊富なプロジェクトマネージャーは,迅速なセグメント再構成と故障回復のために,通常,スペアターミネーターおよび他のSpliTConnectコンポーネントをサイトストックとして保持します.

Q4: 非Exターミネーター (0AE00) と Ex-ratedターミネーター (0AD00) の視覚的違いは何ですか?

両端末は SpliTConnect システム用に設計された類似のコンパクトプラスチック部品です

エクストレーテッドバージョン (0AD00) は,その認証基準を識別するハウシングにExマークを付けています (通常はATEX II 2GマークとIECEx同等値です).

非Ex版 (0AE00) は,そのようなExマークを付けていません.

既存の装置を維持する場合は,Ex vs. Ex を確認してください.作業注文に印刷された部品番号だけに頼るのではなく,部品自身のハウジングマークから非Exの状態書き換えの誤りがあるからです

Q5: Ex SpliTConnect 以外の端末は,端末そのものが安全な場所に位置している場合,本質的に安全な PROFIBUS PA 部分で使用できますか?

端末が確認された安全 (非機密) 領域に物理的に位置し,断面の内在的な安全性は断面の境界にあるDP/PA結合器の電流制限によって維持されている場合,安全な/危険な領域の境界線との関係で終結点の位置が適切なEx分類を決定しますセクターの本質的に安全な状態ではありません

本質的な安全保護は,安全領域に設置された部品の分類要件を変更しない..

ターミネーターが安全なエリアにある場合,Ex以外のバージョンが適切です.
