電源ケーブル 6FX8002-5DA11-1DA0 6FX8 002-5DA11-1DA0 6FX8OO2-5DA11-1DAO

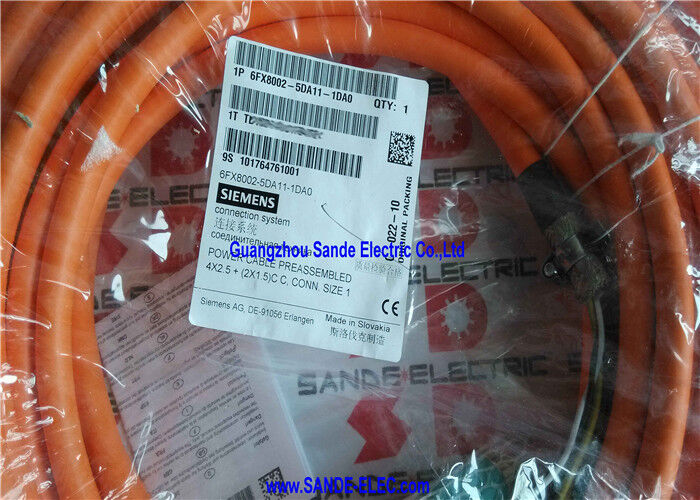

6FX8002-5DA11-1DA0 ◎シメンス モーション接続 800 電源ケーブル 30m / 4×2.5mm2 + 2×1.5mm2 / 動力 / シナミックス サーボモーター ブレーキ付き

ダイナミック・ライン・パワー・ケーブル 30m SINAMICS 装置

The 6FX8002-5DA11-1DA0 is a 30-metre pre-assembled power cable from Siemens' MOTION-CONNECT 800 Dynamic Line — integrating four motor power conductors and two brake conductors in a single high-flex cable assembly for SINAMICS servo drivesダイナミックライン仕様では,このケーブルを連続ケーブルトラック (ドラッグチェーン) サービスで評価しています.構造は,機械ツールの使用寿命を通して,ケーブルキャリアで起こる繰り返し折りたたみのサイクルに耐える基本線ケーブルが 徐々に疲れ果て 失敗する

30mで, 6FX8002-5DA11-1DA0は,大きなサーボ軸の装置に適しています駆動キャビネットがモーター位置からかなりの距離にある工業自動化機器.

基本規格

動力 と ブレーキ の 組み合わせ 1 つ の ケーブル, 2 つの 機能

モーター電源 (4×2.5mm2):3相導体 (U,V,W) と保護土 (PE) がモーターの3相変頻駆動電流を供給する.5mm2の横断面は,中程度のパワークラスのSIMOTICSサーボモーターの現在の容量にマッチされています..

ブレーキ供給 (2×1.5mm2)電気磁気ブレーキの電源は 30mのケーブルで5mm2の横断は,ブレーキ回路の電圧低下を許容できるレベルに制限します. 24Vのブレーキ解離電圧がモーターブレーキコイルに到達することを保証します.30m の走行でより小さな横断ブレーキ導体を使用すると,過剰な電圧低下と不確実なブレーキ解放が起こる.

単一ケーブル組の利点:各モーターに2つのケーブルをケーブル線路を通し,ブレーキを1つ電源ケーブルと1つのブレーキケーブルを1つ用いて送ると,ケーブル線路の充填量とモーターコネクタ入力の数は2倍になります.6FX8002-5DA11-1DA0の組み合わせたデザインはケーブル・トラック設計とモーター・ジャンクション・ボックスの構成を簡素化

申請

CNC加工センター:垂直および水平加工センター用の伺服軸電源ケーブル 軸は,電源キャビネットとモーターの間に30mのケーブル路線を路線する必要があります.

ゲントリー加工システム:大型ゲンターフレスリング・ドリリング・マシンで,サーボモーターの位置は中央に位置する駆動キャビネットから長い距離にある.

産業自動化SINAMICS制御のサーボポジショニングシステム,転送機械,長距離ケーブル・トラック・ルーティング軸を持つ精密自動化機器

処理と物流SINAMICS サーボドライブと30m電源ケーブルの要件を備えた自動化ストレージと回収,倉庫自動化,およびハイベイロジスティック機器

よくある質問

Q1:ケーブルトラックアプリケーションでは,MOTION-CONNECT 800とMOTION-CONNECT 500を区別するのは何ですか?

MOTION-CONNECT 800は,定義されたフレックスサイクル寿命の連続ケーブル線路サービスに適しています.MOTION-CONNECT 500 (基本線) は静的またはゆっくり移動するアプリケーション向けです. 連続動のケーブル線路では,MOTION-CONNECT 800 ダイナミックラインケーブルのみを使用すべきである.ケーブル線路に500 シリーズケーブルを使用すると,導体の早めの疲労と障害が生じる.

Q2: 6FX8002-5DA11-1DA0 では,どのケーブル・トラック・パラメータを検証する必要がありますか?

ケーブル線路の内部の曲がり半径は,ケーブルの最小動的曲がり半径 (約7.5×外径12.9mm (約97mm)) を満たすか超えてなければならない.線路の幅は,ケーブルの12.9mm直径,ケーブル間の必要な分離. シメンスMOTION-CONNECT 800の技術データから正確な値を確認します. 最小の曲がり半径を超えると導体の疲労が加速します..

Q3: 6FX8002-5DA11-1DA0は静的 (固定) 装置で使用できますか?

はい ダイナミックラインケーブルは常に静的装置の要件を満たします.逆は真実ではありません.静的アプリケーションでは,500シリーズと800シリーズの両方が受け入れられます.ケーブル線用800 シリーズ (ダイナミックライン) のケーブルのみを使用します.

Q4: 6FX8002-5DA11-1DA0はどのSINAMICSモーターモジュールと互換性があるか?

6FX8002-5DA11ケーブルタイプは,SIMOTICSの伺服モーター (1FT7, 1FK7,および関連シリーズ) をM40 DESINA電源コネクタ (サイズ1/1.5) とSINAMICS S120モーターモジュールに接続する.特定の駆動システムのためのSINAMICS S120ハードウェア構成ドキュメントから特定のコネクタサイズとモーターモジュール組み合わせを確認します.ケーブルの2.5mm2の電導体は,このコネクタサイズが指定されているモーター電流クラスに対応します.
