| 起源の場所 | スロバキア |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FX8002-2CF02-1EA0 |

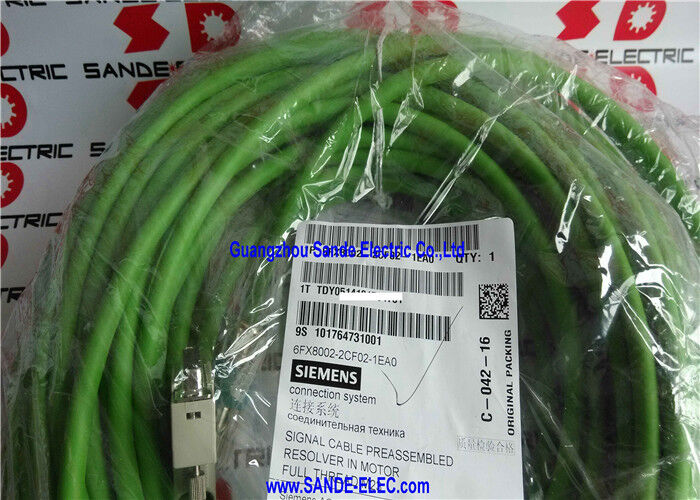

6FX8002-2CF02-1EA0 は、SINAMICS S120 SMC10 センサー モジュールを、レゾルバ位置検出を使用するサーボ モータ アプリケーションのレゾルバ フィードバック デバイスに接続する、40 メートルの組み立て済み信号ケーブルです。 SMC10 は、レゾルバに励起電圧を提供し、レゾルバのサイン/コサイン出力信号を処理してドライブの位置フィードバック システムに戻す SINAMICS S120 モジュールです。このケーブルは、SMC10 とモータ レゾルバ間の物理信号リンクです。
40m の 6FX8002-2CF02-1EA0 は、SINAMICS ドライブ キャビネットがモーターからかなりの距離に配置されているサーボ軸の設置に役立ちます。これは、6FX8002-2CF02 シリーズで最長の標準ケーブルです。
| パラメータ | 価値 |
|---|---|
| 長さ | 40メートル |
| 導体 | 3×(2×0.14mm2)C+4×0.14+2×0.5 |
| 外径 | 9.2mm |
| 定格電圧 | 30V |
| アウターシース | PUR、RAL 6018 グリーン |
| コネクタ | M23全ねじ/サブD |
| シリーズ | モーションコネクト800PLUS |
| 標準 | UL/CSA、DESINA |
| 応用 | SMC10からレゾルバまで |
6FX8002 の「PLUS」指定は、Dynamic Line ファミリ内で強化されたパフォーマンスを示しています。
より高い耐油性：800PLUS ケーブルは、標準の 800 シリーズと比較して切削油や油圧作動油に対する耐性が強化されており、工作機械環境のより高い化学物質への曝露要件に対してテストされています。
ケーブルトラックの延長距離:800PLUS ケーブルは、最大 50 メートルのケーブル トラック移動距離についてテストされており、標準の 800 シリーズよりも長い移動範囲がサポートされています。 40m のケーブルが必要な大型の機械軸の場合、移動距離の延長機能が直接関係する可能性があります。
SINAMICS S120 レゾルバ軸ドライブ:レゾルバ位置フィードバック用に SMC10 センサー モジュールを使用するすべての SINAMICS S120 インストール (マシニング センター、ターニング センター、およびレゾルバがモータ フィードバック デバイスである一般的なサーボ ドライブ)。
ロングトラベル CNC 軸ドライブ:ガントリーマシニングセンター、大型フライス盤、フロアタイプボーリングミルでは、40mのケーブルでドライブキャビネットとモーター間の物理的分離に対応します。
CNC 工作機械の改造:SINAMICS S120 ドライブを使用する改修またはアップグレードされた工作機械の交換または新しいレゾルバ フィードバック ケーブル — 40 m の長さで、大型機械の設置要件の大部分をカバーします。
産業用ハンドリングとオートメーション:レゾルバフィードバックモーターを備えた SINAMICS S120 ベースの自動化システムでは、40m のケーブルトラック配線信号ケーブルが必要です。
Q1: 他の信号ケーブルにはツイストペアが使用されていないのに、レゾルバケーブルにはツイストペアが使用されているのはなぜですか?
レゾルバ信号は低レベルのアナログ電圧です。サイン信号とコサイン信号は、シャフトの角度に応じてミリボルトから数ボルトの範囲になります。各チャネルのツイストペア構造 (3×2×0.14mm²) により、差動信号伝送が可能になります。ペアの一方のワイヤに誘導されたノイズは両方のワイヤに均等に影響を及ぼし、SMC10 の差動レシーバはこのコモンモード ノイズを差し引いて、真の信号のみを残します。このコモンモード除去は、電気的にノイズの多い CNC ドライブ環境で 40 メートル以上にわたって信頼性の高いレゾルバ フィードバックを実現するために不可欠です。
Q2: 6FX8002-2CF02-1EA0は40mが足りない場合に延長できますか?
延長ケーブル (6FX8002-2CF04 シリーズ) は、ベース 6FX8002-2CF02 ケーブルを延長するために使用できます。この目的のために特別に設計されており、互換性のあるコネクタと一致する電気特性を備えています。導体を接合してレゾルバ信号ケーブルをフィールド接続することは許容できません。インピーダンスの不連続性やノイズの侵入点が生じ、アナログ レゾルバ信号が劣化します。より長い合計配線が必要な場合は、SMC10 仕様の最大ケーブル長を設計制限として使用してください。
Q3: レゾルバケーブルの定格電圧が 30V なのはなぜですか?
30V は、レゾルバ ケーブルの信号導体の動作電圧です。レゾルバ回路の励起電圧と信号電圧は、このレベルをはるかに下回る低電圧アナログ信号です。 30V 定格は、ケーブルの絶縁が過渡現象を含む SINAMICS SMC10 レゾルバ回路の電圧レベルに適合していることを確認します。これは主電源電圧ケーブルではありません。30V 定格は測定回路の信号レベルを反映しています。
Q4: 6FX8002-2CF02-1EA0 の DESINA 指定は何を意味しますか?
DESINA (Decentralized Installation for Automation) は、サーボ ドライブ ケーブルのコネクタ タイプ、カラー コード、ケーブル構造、インターフェイス ピンの割り当てを定義するシーメンス主導の標準化フレームワークです。 DESINA の指定により、6FX8002-2CF02-1EA0 がこれらの規格に準拠していることが確認されます。これには、レゾルバ ケーブルの RAL 6018 緑色や M23 フルスレッド コネクタ インターフェイスも含まれます。 DESINA 準拠により、SINAMICS ドライブの世代間で一貫した交換可能なケーブル識別とコネクタ インターフェイスが保証されます。
