| 起源の場所 | スロバキア |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FX8002-2CF02-1DA0 |

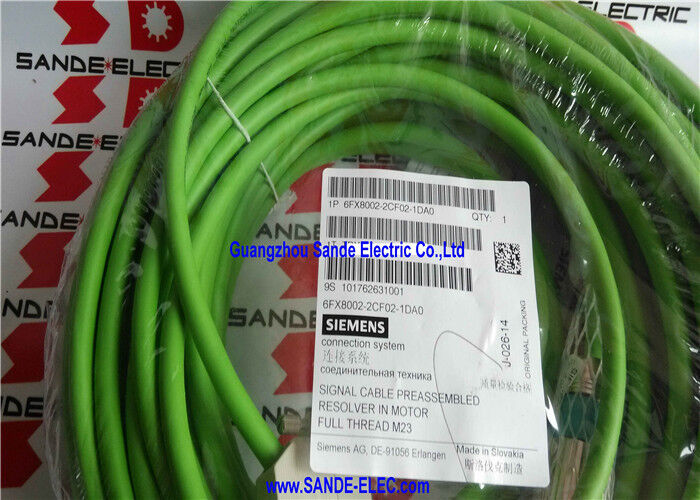

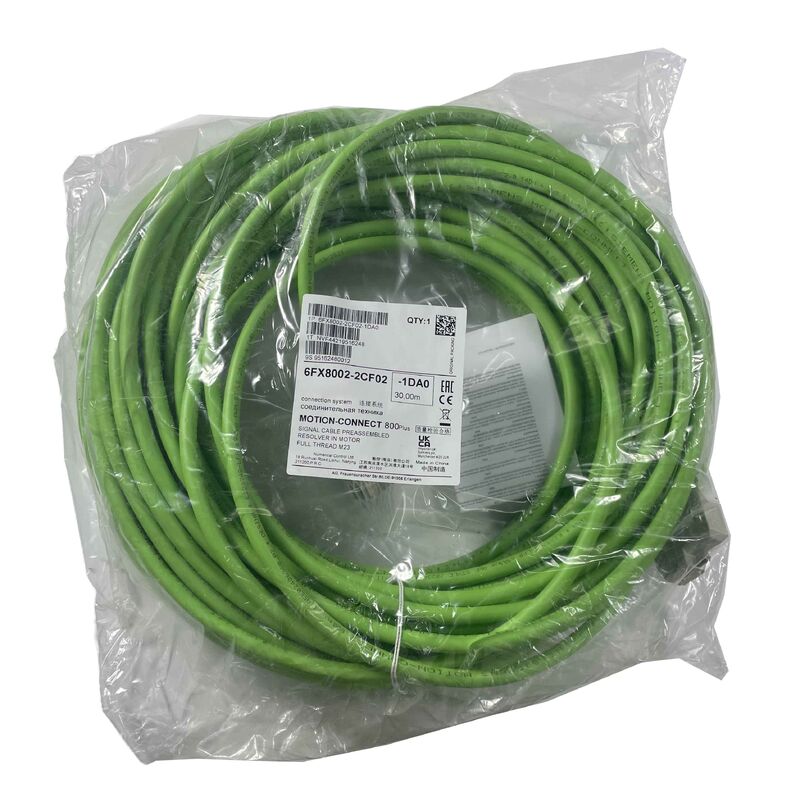

6FX8002-2CF02-1DA0は,SINAMICSのサーボ駆動システム向けにシメンス製のMOTION-CONNECT 800PLUSの事前組み立ての解析信号ケーブルの30m変種である.同様の導体構成の40m変種 (6FX8002-2CF02-1EA0) と同じ解析回帰信号を搭載している.ケーブルの長さは30mと40mの違いがある.
30mの長さは,電動キャビネットからモーターリゾーバーまでのケーブル路線が20~30mを横切るサーボ軸装置に対応しますケーブル線路の長さ 40m未満の次の標準長さを要求する.
| パラメータ | 価値 |
|---|---|
| 長さ | 30m |
| 指揮者 | 3×(2×0.14mm2) C + 4×0.14 + 2×05 |
| 外径 (Dmax) | 9.2mm |
| コネクタ | M23 フルスレッド |
| シリーズ | モーション・コネクト 800PLUS |
| スタンダード | UL/CSA, DESINA |
| タイプ | トレイル可能 (ケーブル線) |
| 適用する | SINAMICS 解析器のフィードバック |
6FX8002-2CF02-1DA0のM23フルスレッドコネクタは,モーター端のリゾルバーフィードバック接続を固定します.
フルスレッドロック:完全スローリングコップリングは,モーターサイドのM23リゾルサックを完全に接続し,機械機器のサービスで振動の緩解に抵抗するポジティブな機械的なロックを提供します.部分スレッドまたは迅速な脱線コネクタは,徐々にモーターの振動から自由動作するSINAMICSドライブに不規則な位置フィードバックエラーを生成する.
知的財産保護M23 フルスレッドコネクタは,モーター端接続にIP67の保護を施し,冷却液とチップ汚染がリゾールシグナルコンタクトに到達するのを防ぎます.
DESINA 準拠性M23フルスレッドインターフェイスは,SIMOTICSの伺服モーターとドライブ上のリゾーバーフィードバック接続のための DESINA標準である.
SINAMICS S120 サーボドライブ:SINAMICS S120 プラットフォームのリゾルバー位置フィードバックを用いたSMC10 センサーモジュールを使用する SINAMICS S120 装置のためのリゾルバー信号ケーブル
CNC機械ツールの軸:機械加工センター,ターニングセンター,リゾーバー搭載モーターと30mケーブル経路の信号ケーブルを搭載した磨き機のためのセルボ軸フィードバックケーブル.
産業自動化SINAMICS S120 ベースの産業自動化,材料処理,精密位置付け 30mのケーブル・トラック・ルーティング・リソルバー・フィードバック
北米の設備:米国とカナダの施設でコード準拠のためにUL/CSA認定ケーブルを必要とするすべてのSINAMICS解析ケーブルアプリケーション.
Q1: 6FX8002-2CF02-1DA0 (30m) と 6FX8002-2CF02-1EA0 (40m) はどのように異なりますか?
両ケーブルはすべての技術仕様で同一である. 導管の配置,外径 (9.2mm),コネクタの種類 (M23),電圧評価,規格の遵守 (UL/CSA, DESINA),表面膜材料 (PUR)唯一の違いは長さです: 1DA0 = 30m; 1EA0 = 40m. 移動キャビネットからモーターまでの実際のケーブルルーティング距離をカバーする長さを選択します.
Q2: SMC10 の SINAMICS S120 での解析回帰の最大ケーブル長さは?
SINAMICS S120 SMC10 センサーモジュールのドキュメントでは,最大解析ケーブル長さを指定しています.ケーブルの容量と抵抗により,最大長を超えて解析回路を負荷するため,解析信号幅はケーブル長とともに減少する信頼性の高い位置測定の限界を下回る信号の質が低下します. 30m 6FX8002-2CF02-1DA0はこの限界内です.特定解析型のSMC10技術文書から確認.
Q3: MOTION-CONNECT 800PLUS 解析ケーブルは,設置時に特別な接地が必要ですか?
ケーブルのM23コネクタは,モーター端のシールド接続を供給します. 接続器のハウジングは,ケーブルシールドをモーターフレームに固定します.サブDコネクタがSMC10の地面平面と接着するケーブル自体は遮断装置であり,電磁気電波性能は両端の接続器の正しい接地に依存する.両端の遮断装置を浮かせないでください.シメンス社のSINAMICS S120設置ガイドラインに従って,リゾルバーフィードバック回路のケーブルシールドの接地.
Q4: 6FX8002-2CF02 解析ケーブルは,SINAMICS 以外でも他の解析ベースの制御システムで使用できますか?
6FX8002-2CF02は,SINAMICS SMC10インターフェイスのために設計され,事前に終了されています.このケーブルのピン割り当てとコネクタ形式が一致しない可能性があります.導体仕様 (3×扭曲ペア + 補助導体) は,解析信号の要件と広く互換性があります.しかし,設計されたSINAMICS SMC10インターフェースの外にあるアプリケーションは,ターゲットシステムのリゾーサーインターフェースドキュメントに比べて確認する必要があります..
