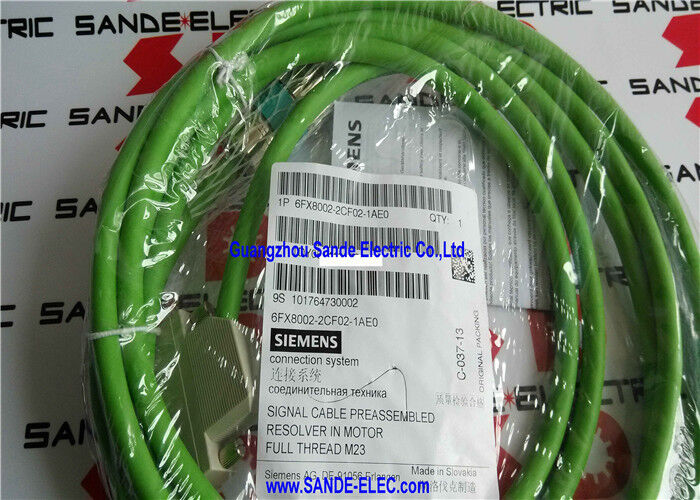

The 6FX8002-2CF02-1AE0 is the 4-metre variant of Siemens' MOTION-CONNECT 800PLUS pre-assembled resolver signal cable — the compact-distance cable for drive installations where the servo motor sits close to the SINAMICS drive cabinetこのケーブルは4mで,キャビネット内接続,短い機械軸,モーターと駆動が近距離にあるコンパクトな機械センターを供給します.
ケーブルは,モーターとSINAMICS SMC10センサーモジュール,または同等の解析機インターフェースとの間に完全な解析機フィードバック回路を運びます:ドライブから解析機への刺激供給,解析器からドライブに戻るアナログシヌス/コシヌス位置信号.
| パラメータ | 価値 |
|---|---|
| 長さ | 4m |
| 指揮者 | 3×(2×0.14mm2) C + 4×0.14 + 2×05 |
| 外径 | 9.2mm |
| コネクタ | M23 フルスレッド + 25ピンサブD |
| シリーズ | モーション・コネクト 800PLUS |
| スタンダード | UL/CSA, DESINA |
| タイプ | トレイル可能 |
6FX8002-2CF02-1AE0は,短4mの長さにもかかわらず,完全なMOTION-CONNECT 800PLUS仕様を持っています.
継続的な柔軟性:ケーブルはケーブル・トラック (ドラッグチェーン) サービスに適しています 細い線状の電導体,柔軟なPUR外蓋,継続的な曲線サイクルを通して信号の整合性を維持する.
油抵抗が強化された:The 800PLUS designation adds resistance to cutting oils and hydraulic fluids beyond standard MOTION-CONNECT 800 — the resolver cable routes near motor surfaces where exposure to machine tool fluids is common.
DESINA 準拠性M23コネクタインターフェイスとRALカラーコードは,DESINA規格に準拠しており,SINAMICSのドライブハードウェアと製品世代にわたってインターフェースの一貫性を確保しています.
SINAMICS S120 と SMC10 のコンパクト装置:SINAMICS S120 ドライブ構成で,リゾーサー位置フィードバックのためのSMC10 センサーモジュールを使用する.モーターからキャビネットまでの距離が4m以内である場合.
SINAMICS キャビネット搭載モーター:制御キャビネットのすぐ隣にあるサーボモーターの位置 小型のCNCターニングセンターのスピンドルモーター,コンパクト磨機の供給軸駆動装置,および類似の短距離装置
CNC機械工具の部品:4mのケーブルは,実際のケーブル路線が最終的な長さを注文する前に評価する必要がある場合に役立つ標準の稼働長ケーブルとして機能します.
Q1:短時間設置の場合は,なぜ6FX8002-2CF02-1AE0を長時間バージョンよりも選ぶのか?
Using the correct length avoids excess cable in the installation — excess cable coiled or tied in the cable tray creates minimum bend radius violations and reduces EMC performance by creating an unintended antenna loop. 4m路線では,FX8002-2CF02-1AE0は正しいケーブルです. 路線制限のみを追加します. 路線が実際に3.5mであれば,4mケーブルが適切です.次の長さが求められます.
Q2: 解析ケーブルは,異なるSINAMICSセンサーモジュール変種間で交換可能ですか?
6FX8002-2CF02は,SMC10センサーモジュールインターフェースに指定されている.他のSINAMICSフィードバックモジュール (SMC20,SMC30,DRIVE-CLiQエンコーダー) は異なるケーブルタイプを使用している.解析ケーブルはエンコーダー信号ケーブルと互換性がない. 物理的なコネクタとピン割り当ての両方が異なります.このケーブルを選択する前に,SINAMICS S120 ハードウェア構成ドキュメントからSMC10/リゾルバー組み合わせが適用されていることを確認します.
Q3: SINAMICS システムにおける解析度測定の正確さにケーブル長さが影響するのですか?
長いケーブルは,解析器の興奮と信号回路の総容量と抵抗負荷を増加させます.過剰なケーブル長さは,SMC10のADC入力に達するシナス/コシナス信号幅を弱体化させる.SMC10ドキュメントは,特定の解析型のための最大ケーブル長さを指定します. 4mケーブルは,標準的な解析ケーブル長さの制限範囲内であり,最小の信号負荷に貢献します..
Q4: 6FX8002-2CF02-1AE0にはどんなシールド終了が必要ですか?
The M23 and Sub-D connectors provide the shield termination at both ends — the connector housings ground the cable's overall shield to the motor frame (M23 end) and to the SMC10 module's chassis (Sub-D end). フィールドシールドの別々の終了は不要です. モジュール端のシールドの正しい地面接続のためにSINAMICS S120のインストールマニュアルに従ってください.
