| 起源の場所 | スロバキア |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FX5002-2EQ10-1BF0 |

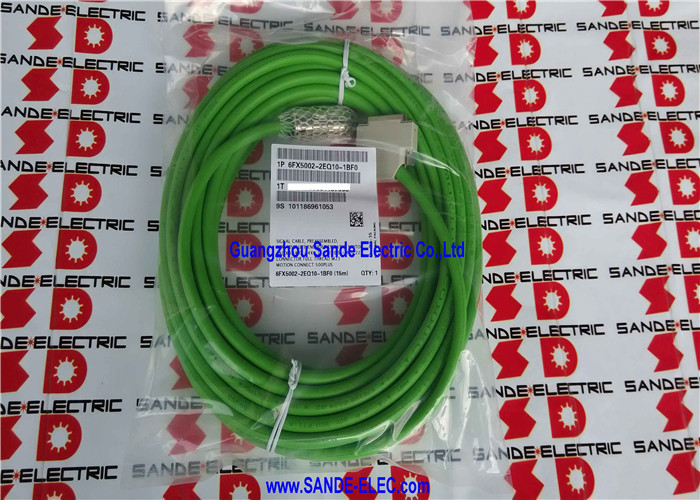

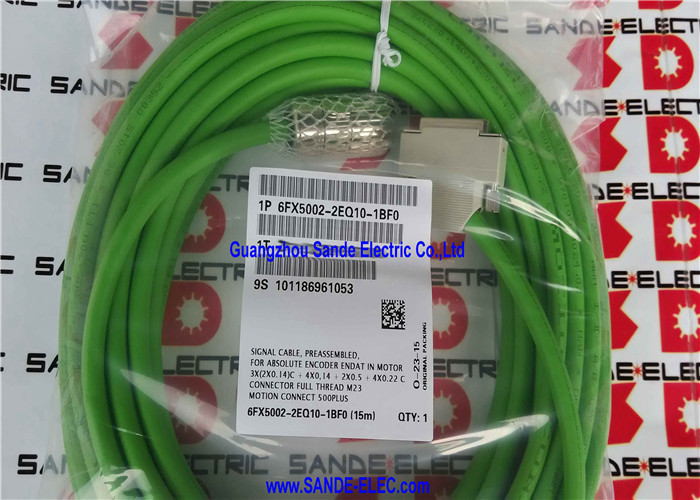

The 6FX5002-2EQ10-1BF0 is a 15-metre pre-assembled signal cable from Siemens' MOTION-CONNECT 500 Basic Line — the fixed-installation cable for connecting the absolute encoder integrated in SIMOTICS servo motors to the SINAMICS drive's encoder input interface15mの長さは,固定ケーブル経由で駆動キャビネットから約12~15m離れた場所にサーボモーターが位置する中距離駆動装置に対応します.
MOTION-CONNECT 500の指定では,これを固定 (固定) 式または主に固定式設置用に設計された基本線ケーブル (Base Line cable) と定義し,連続ケーブル線サービスには使用されません.MOTION-CONNECT 500ケーブルは,ケーブル路線が繰り返し折りたたみを受けないサーボ装置のコスト効率の良い選択です.
| パラメータ | 価値 |
|---|---|
| 長さ | 15m |
| 指揮者 | 3×(2×0.14mm2) C + 4×0.14 + 2×0.5 + 4×023 |
| 外径 | 9.9mm |
| 定位電圧 | 30V |
| コネクタ | M23 フルスレッド + 25ピンサブD |
| シリーズ | 500 件について |
| スタンダード | UL/CSA, DESINA |
モーターに組み込まれている絶対エンコーダは,単回転型では1回転内での完全な位置情報 (軸索の角度) を提供し,複数回転型では累積回転数を追加する.参照マークからパルス数を数えるインクリメンタルエンコーダーとは異なり絶対エンコーダは,電源を切断しても位置データを保持します.
6FX5002-2EQ10ケーブルは終了しましたインターフェース Siemens が採用した高速シリアルエンコーダ プロトコル SIMOTICS 伺服モーターに統合された絶対エンコーダー:
シリアル通信チャンネル (3×2×0.14mm2ペア):EnDatプロトコルは,差分信号ペアで2方向に絶対位置データを送信します ドライブは時計パルスとコマンドを送信しますエンコーダは位置データと診断情報で応答します.
補助導体 (4×0.14mm2):追加信号と,エンコーダー識別,診断読み出し,熱モニタリングのためのドライブ特有の通信線.
供給導体 (2×0.5mm2):モーター内のエンコーダ電子機器の電源 ◎ エンコーダには,0.5mm2の電導体を通して供給される低電流で5VDCが必要です.
高解像度の軌道の電導体 (4×0.23mm2):高解像度の位置追跡のための追加の信号チャンネル 〜 シリアルチャンネルのベース解像度を超えたより細い角解像度を提供する.
SINAMICS S120 SMC20または搭載エンコーダーインターフェース:機械の起動時に基準点移動を必要としない直接自律無軸操作のための絶対エンコーダーフィードバックを備えたSINAMICS S120を使用するCNC加工センターおよび産業用サーボドライブ.
SINUMERIK CNC軸駆動装置:SINUMERIK 制御された機械ツールの軸で,動力キャビネットからモーターまでの15mのケーブルは機械の物理的な配置に適しています.
高精度サーボ位置付け:電源オフによる絶対位置保持を必要とするサーボ軸 絶対エンコーダはスタートホームリングシーケンスを取り除き,生産稼働時間と機械のスループットを改善します.
Q1: MOTION-CONNECT 500 の最大ケーブル線路横断距離は? 800PLUS はいつ使う必要があるのか?
MOTION-CONNECT 500ケーブルは,ケーブル線路が5メートルまでの距離を横断する試験を受けます.ケーブル線路が連続使用で5メートル以上移動するアプリケーションでは,MOTION-CONNECT 800PLUS ダイナミックライン (6FX8002-2EQ10) の同等値が必要です.5m の範囲内の静止またはゆっくり移動する装置では,MOTION-CONNECT 500 は技術的にも商業的にも適切です.
Q2:CNC伺服軸の絶対エンコーダーフィードバックとインクリメンタルエンコーダの利点は何ですか?
絶対エンコーダは電源サイクルを通して軸位置データを保持する.SINAMICSドライブは電源開いた直後に正確な軸位置を知っています.インクリメンタルエンコーダは電源除去にカウントを失います.軸が位置制御モードで動作する前に基準自転運動を必要とする絶対的なエンコーダー軸は,起動ホームリングサイクルをなくし,機械のセットアップ時間を短縮します.
Q3: SINAMICS のエンコーダー インターフェース モジュールは 6FX5002-2EQ10 ケーブルに接続されますか?
25ピンのSub-Dコネクタは,SINAMICS S120 SMC20センサーモジュールのエンコーダー入力とマッチする.SMC20はEnDat絶対位置データを処理し,SINAMICSドライブ制御にフィードする.代替としてSINAMICS S120 モーターモジュールは,同じ25ピンのサブDインターフェースを受け入れる統合エンコーダー入力を持っています.SINAMICS S120 ハードウェア構成ドキュメントから,特定のドライブ構成に適用されるインターフェースモジュールを確認します..
Q4: 6FX5002-2EQ10-1BF0 (15m) は,同じ装置でより短いケーブルを入れ替えますか?
最小の曲線範囲の要求を侵害せず,電磁気電波アンテナ回路を 作り出すような巻き込みの余分なケーブルを 作り出すことなく,より長いケーブルを路線化できる場合だけです.設置のための正しいケーブル長さを選択することは,過剰な電線を介して長いケーブルをルーティングするより好ましい15mのケーブルが既に設置されていて 交換が必要な場合は オーダーする前に 路線が15mの長さに対応していることを確認してください
