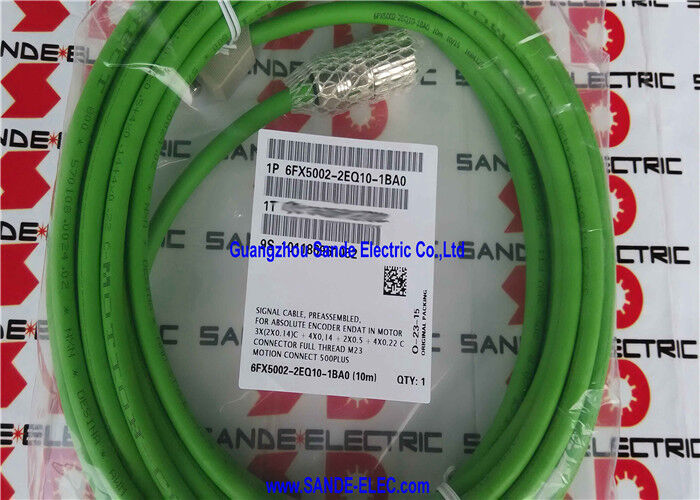

6FX5002-2EQ10-1BA0は,シメンス社のMOTION-CONNECT 500シリーズの10m前編成絶対エンコーダー信号ケーブルです.標準駆動キャビネットからモーターまでのケーブル走行距離の大半をカバーする,産業用伺服器用10m の長さは,機械軸から標準的な分離距離で動力キャビネットが配置されている典型的なCNC機械ツールおよび産業自動化装置に適しています.
シエメンスのMC/HP - キャベルのGMC (モーション制御/高性能,一般モーション制御) 製品ファミリーに登録されています.6FX5002-2EQ10-1BA0は,SINAMICS S120と関連駆動システム向けに指定されたエンコーダーケーブルで,静的ケーブルルーティング構成で絶対エンコーダー装備のSIMOTICS伺服モーターを使用する.
| パラメータ | 価値 |
|---|---|
| 長さ | 10m |
| 指揮者 | 3×(2×0.14mm2) C + 4×0.14 + 2×0.5 + 4×023 |
| 外径 | 9.9mm |
| 定位電圧 | 30V |
| コネクタ | M23 フルスレッド + 25ピンサブD |
| シリーズ | 500 件について |
| スタンダード | UL/CSA, DESINA |
| ケーブルグループ | MC/HP ケーブル GMC |
"MC/HP - キャベルのGMC"は,シメンス社のモーションコントロール/ハイパフォーマンスケーブル製品ファミリー内にある一般モーション制御用の6FX5002-2EQ10-1BA0を識別します.
MC/HP:運動制御/高性能 SINAMICS 駆動システムエンコーダーと信号ケーブルのケーブルカテゴリー
GMC (General Motion Control) についてSINAMICS S120とS110をカバーするケーブルサブファミリー,および関連するモーション制御プラットフォームは,SINAMICSの完全な駆動モーターケーブルシステムのための電源と信号ケーブルの両方を含む.
SINAMICS S120 直軸位置フィードバック:絶対エンコーダ SIMOTICSモーターを搭載したSINAMICS S120を使用するCNC加工センター,ターニングセンター,磨き機 起動時に直接自律フリー軸位置
CNC機械の製造環境:生産のCNC装置では,起動軸のホーミングサイクルを取り除くことで,生産性のない機械時間が短縮されます. 絶対的なエンコーダーフィードバックを持つ各軸は,各電源サイクルで参照移動を避けます.
工業自動化 サーボ位置付けSINAMICS制御のサーボポジショニング 自動組み立て,材料処理制御器の状態管理を簡素化する 絶対位置保持による 停電事件.
機械機器の改装:SINAMICSドライブまたはエンコーダーシステムのアップグレードを受けている機械の絶対エンコーダーケーブルの交換 10mの長さは標準的なCNC機械ツールの軸ケーブル路線のほとんどをカバーします.
Q1:なぜ6FX5002-2EQ10エンコーダーケーブルには 解析ケーブルよりも多くの電導線があるのですか?
解析器 (3の信号ペア +供給 = 8の導体) は,刺激とシナス/コシナスチャンネルのみを必要とするアナログ装置である.EnDatインターフェースを持つ絶対エンコーダは,専用クロックを必要とするシリアルプロトコルを通信するデジタルデバイスである.高解像度のアナログトラックとエンコーダー供給とともに信号ペアを可能にします.EQ10ケーブルの 16 導体設計とシンプルなエンコーダーケーブルに 12 つの電導体.
Q2: 10m (6FX5002-2EQ10-1BA0) と 15m (6FX5002-2EQ10-1BF0) はアプリケーションでどのように異なりますか?
両ケーブルの仕様は同一である.同じ導体,直径,接続器,規格の遵守.長さは唯一の違いである. 10m以内のケーブル路線では10m,10mから15m間の路線では15m.実際のルーティング経路を測定し,適切な長さを選択します. 10m が十分である 15m のケーブルを使用すると,インストールで管理しなければならない過剰なケーブルが生成されます.
Q3: SINAMICS システムにおける ENDAT エンコーダーフィードバックの最大ケーブル長さは?
SINAMICS S120 SMC20ドキュメントは,EnDat絶対エンコーダの最大エンコーダーケーブル長さを指定している.EnDatは,より長いケーブル長さのクロック同期プロトコルである.通信線の遅延とケーブル容量は,タイミングの幅に影響します.シエメンスは,信頼性の高いデータ送信を確保するために最大ケーブル長さを指定します. 10mと15mの両方のバリエーションは典型的な最大長さの仕様の範囲内です.SMC20ドキュメントから特定のEnDatクロックレートの確認.
Q4: 6FX5002-2EQ10-1BA0は,SSI絶対エンコーダーとEnDatと互換性があるのですか?
6FX5002-2EQ10ケーブル構造 (導体数,シールドおよびコネクタ) は,統合された絶対エンコーダーを持つSIMOTICSモーターに特有の絶対エンコーダー (EnDat) インターフェースのために設計されています.SSIエンコーダは異なるインターフェースプロトコルを使用し,異なるピン割り当てがある可能性があります. 2EQ10ケーブルは自動的にSSIエンコーダタイプと互換性がない.. SSI エンコーダー接続については,特定のエンコーダのインターフェースドキュメントから,どのMOTION-CONNECTケーブルタイプが適用されているかを確認してください.
