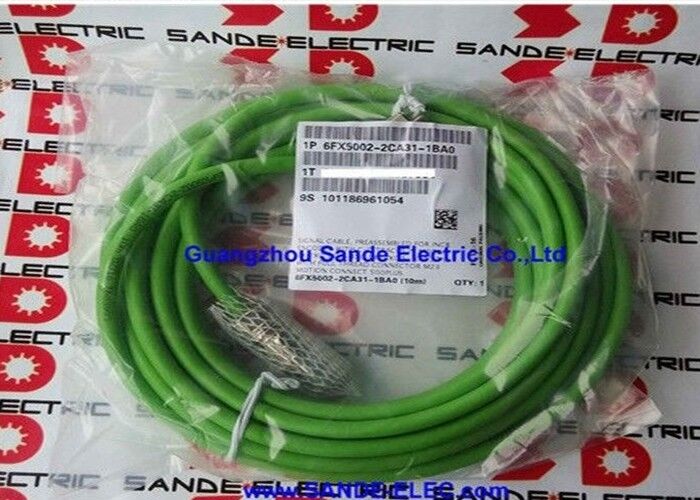

6FX5002-2CA31-1BA0 は、エンコーダ フィードバック信号の特定の組み合わせを伝送します。つまり、メイン インクリメンタル位置トラックの正弦波電圧信号 (1Vpp) と、モータ エンコーダの追加トラック層からの C/D 整流信号です。このケーブルは、6FX8002-2CA31 と同等の MOTION-CONNECT 500 Basic Line で、静的設置 (非動的) ケーブル構造で同一の信号タイプを伝送します。
シーメンスのサーボ エンコーダ ケーブル ポートフォリオでは、「電圧信号」の指定により、エンコーダ出力タイプが正弦波アナログ (通常 1V ピークツーピーク) として識別され、異なるケーブルを使用する「電流信号」エンコーダ (HTL/TTL 方形波) とは区別されます。電圧信号エンコーダは、TTL エンコーダよりも高いノイズ耐性と、より高い信号周波数でのより大きな補間の可能性を提供します。
| パラメータ | 価値 |
|---|---|
| 長さ | 10メートル |
| 導体 | 3×(2×0.14mm2)C + 4×0.14 + 2×0.5 + 4×0.22 |
| 外径 | 9.9mm |
| コネクタ | M23全ネジ+25ピンSub-D |
| シリーズ | モーションコネクト500 |
| 標準 | UL/CSA、DESINA |
| ケーブルグループ | MC/HP — ケーブル GMC |
| エンコーダの種類 | 電圧信号+C/Dトラック |
どちらも同じ信号タイプ、つまり同じ導体構成とコネクタを備えた C/D トラックを備えた電圧信号インクリメンタル エンコーダを伝送します。違いはケーブルの構造と用途です。
6FX5002-2CA31 (このケーブル):MOTION-CONNECT 500 Basic Line — 静的またはゆっくりと移動する設置、ケーブル トラックが最大 5 メートル移動する場合。固定ルーティングの費用対効果の高い選択肢。
6FX8002-2CA31:MOTION-CONNECT 800PLUS Dynamic Line — 移動距離最大 50 メートルの連続ケーブル トラック サービス、PUR 外側シース、強化された耐油性。動的なケーブル トラック アプリケーションに必要です。
SINAMICS S120 サーボ軸 - 静的ケーブル配線:ドライブ キャビネットとモーター間のケーブル ルートが固定されている CNC マシニング センター、ターニング センター、研削盤 - この場合、MOTION-CONNECT 500 Basic Line が適切でコスト効率の高い選択肢となります。
高精度サーボ位置決め：精密な位置分解能を実現する 1Vpp 電圧信号エンコーダを使用するサーボ軸 - 正弦波信号により、各エンコーダ周期内で高度な補間が可能になります。
CNC 工作機械の改造:ドライブ システムの修理またはアップグレードが行われるマシン用の交換用エンコーダ フィードバック ケーブル。固定設置の配線にダイナミック ライン ケーブル トラック機能が必要ありません。
産業オートメーションは次のことを推進します。キャビネットとモーター取り付け位置間の固定ケーブル配線を備えた自動機械内の SINAMICS ベースのサーボ位置決めシステム。
Q1: 6FX5002-2CA31（電圧信号）と6FX5002-2EQ10（アブソリュートエンコーダ）の違いは何ですか？
6FX5002-2CA31 は、C/D 整流トラックを備えたアナログ正弦波 (1Vpp) インクリメンタル エンコーダ信号を伝送します。正弦波出力を生成する光学式または磁気インクリメンタル エンコーダとともに使用されます。 6FX5002-2EQ10 は、EnDat アブソリュート エンコーダ信号を伝送します。位置データをシリアルで送信するデジタル アブソリュート エンコーダとともに使用されます。モーターに取り付けられているエンコーダのタイプによって、必要なケーブルが決まります。
Q2: C/D トラック ケーブルは、C/D トラックのない標準のインクリメンタル エンコーダ ケーブルとどう違うのですか?
標準のインクリメンタル ケーブル (例: 6FX5002-2CA12) は、整流が別個のホール センサーによって処理されるモーター、またはドライブが起動時に極探索手順を実行するモーターの場合、ABR 正弦波信号のみを伝送します。 C/D トラックを備えた 6FX5002-2CA31 は、エンコーダ アセンブリが増分位置と整流情報の両方を 1 つのデバイスに統合するモーター用の C および D 正弦整流チャネル用の 4×0.22mm² 導体グループを追加します。これにより、始動時の極探しシーケンスが不要になります。
Q3: 軸移動量が 5 メートル未満の場合、6FX5002-2CA31-1BA0 をケーブルベアで使用できますか?
はい — MOTION-CONNECT 500 は、MOTION-CONNECT 仕様に従って最大 5 メートルの移動距離でのケーブル トラックの使用に定格されています。この制限内の軸移動の場合、6FX5002-2CA31-1BA0 をケーブルベアに取り付けることができます。軸移動が 5 メートルを超える場合は、6FX8002-2CA31 ダイナミック ライン バリアントが必要です。
Q4: レゾルバケーブル(6FX5002-2CF02)が9.2mmなのに対し、6FX5002-2CA31-1BA0はなぜ9.9mmなのでしょうか？
6FX5002-2CA31 は、レゾルバ ケーブルの 12 個の導体に対して 16 個の導体 (4×0.22mm² C/D 導体を含む) を搭載しています。追加の導体の束により、ケーブルの断面積と外径が増加します。両方のタイプを同じチャネルに配線する場合、ケーブル トレイの充填計算とケーブル トラック幅の仕様では、0.7 mm の差 (9.9 mm と 9.2 mm) を考慮する必要があります。
