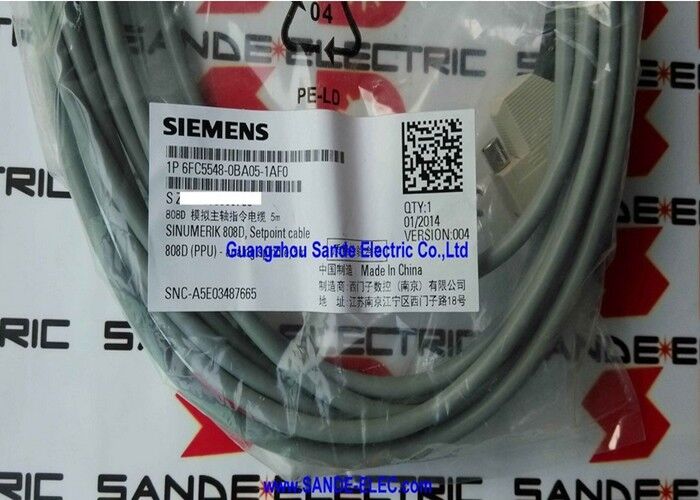

セットポイントケーブル 6FC5548-0BA05-1AF0 6FC5 548-0BA05-1AF0 6FC5548-OBAO5-1AFO

6FC5548-0BA05-1AF0 ∙ シメンス SINUMERIK 808D スピンドルセットポイントケーブル 5m / PPU アナログ スピンドルインターフェイス インバーター / ドライブ

スピンドルセットポイントケーブル 808Dをスピンドルドライブに接続

The 6FC5548-0BA05-1AF0 is the 5-metre spindle setpoint cable for the SINUMERIK 808D CNC system — the pre-terminated cable connecting the PPU's (Panel Processing Unit) analog spindle output interface to the spindle drive unitこのケーブルは,スピンドルドライブをコマンドする アナログ速度参照と制御信号を運ぶ.すべてのSINUMERIK 808D機械機器のインストールにおけるスピンドル速度制御ループの不可欠な部品になります.

The "BA05" cable type designation identifies this as the spindle connection variant — distinct from the feed axis setpoint cable (BA00) which connects to SINAMICS V60 drives for the controlled axis positions.

主要な製品情報

この ケーブル に 含ま れ て いる もの

スピンドルセットポイントケーブルは,SINUMERIK 808D PPUのアナログスピンドルインターフェースとスピンドルドライブのアナログコマンド入力に接続します.

±10V アナログ速度設定点:CNC PPUは,命令されたスピンドル速度に比例する ± 10V アナログ電圧を出力します.これは,スピンドルコンバーターへの主要な速度コマンド信号です.

シグナルを有効化して実行するCNCから駆動器にデジタル信号が送られ 引擎のスピンドルが有効 (駆動器が動作する許可),方向命令 (時計の向き/時計の反対),そして他の制御信号で,CNCスピンドルの状態とドライブアンプの状態を調整する.

ドライブ状態と故障信号:スピンドル駆動からPPUに返信する信号 駆動準備,駆動故障,および速度の到達信号は,CNCが正しいスピンドル動作を確認し,駆動故障でアラームを起動する.

申請

CNC回転センター (ラース):SINUMERIK 808Dを搭載したCNCターンで,スピンドルコンバーターで制御されるメインスピンドル セットポイントケーブルは,808D回転PPUからスピンドルドライブへの速度コマンドを提供します.

CNCフレーシング機械:SINUMERIK 808DフレーシングPPUを搭載した垂直および水平フレーシングマシンで,インバーターを通してスピンドルモーターを制御します.

機械機器の改装:Existing machine tools with functional spindle drives being retrofitted to SINUMERIK 808D CNC control — the analog spindle interface and this cable maintain compatibility with the original spindle drive's analog command input.

訓練機械:SINUMERIK 808D を訓練機械として使用する教育・職業訓練センター

よくある質問

Q1: SINUMERIK 808D の BA05 スピンドルケーブルと BA00 供給軸ケーブルの違いは何ですか?

6FC5548-0BA05は,PPUのアナログスピンドルインターフェースをアナログ入力 (±10V速度設定点) を有するスピンドルドライブに接続する. 6FC5548-0BA00は,PPUをSINAMICS V60 CPM60に接続する.1つの制御電源モジュールどちらも同じ808Dシステム用のセットポイントケーブルですが,異なるドライブタイプとPPU上の異なる物理接続に対応しています.

Q2: 6FC5548-0BA05-1AF0はどのインバーターブランドでも使用できますか? それともシメンスだけですか?

このケーブルは,標準的な ± 10V アナログ速度参照入力 普遍的な業界標準を持つ任意のインバーターまたはドライブに設計されています.SINAMICS G) とどのメーカーからの第三者インバータも,すべてこの入力標準を受け入れます.. ターゲット スピンドルドライブが ± 10V アナログ入力を受け入れており,ドライブのワイヤリングドキュメントからコネクタ/端末互換性を確認する.

Q3: スピンドル設定点ケーブルは, ± 10V の速度基準に加えて,どのような信号を伝達するのですか?

アナログ ± 10V 速度の基準を超えて,スピンドル設定点ケーブルは,デジタル有効と方向信号 (PPU からドライブへ) と,ドライブ準備,故障状態,速度の出力 (ドライブからPPUまで). The exact signal assignment is defined in the SINUMERIK 808D connection manual — always verify the spindle drive's interface wiring against the 808D documentation for correct signal assignment at the drive's terminal block.

Q4: SINUMERIK 808D 装置の両端にケーブルが前もって切れているか?

6FC5548-0BA05のPPU端は,808D PPUのスピンドルインターフェースソケットと直接結合するコネクタで前もって終了します.スピンドル駆動端末は,駆動のアナログとデジタルI/O端末に接続するための適切なコネクタまたはフライングリードで終了します.装置を設置する前に,ドライブ端の終了形式を製品ドキュメントから確認します.
