| 起源の場所 | 中国 |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FC5548-0BA00-1AF0 |

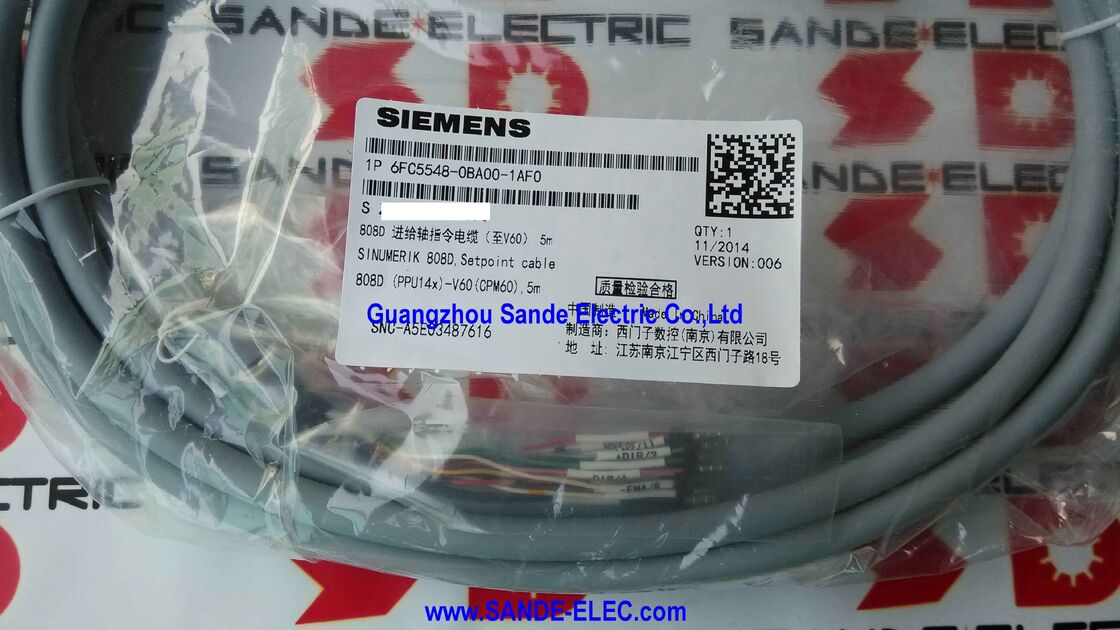

6FC5548-0BA00-1AF0は,SINUMERIK 808D PPU14X (パネル処理ユニット,14x変種) をSINAMICS V60 CPM60に接続する5mの供給軸セットポイントケーブルである.機械ツールのCNCサーボフード軸の駆動ユニットこのケーブルは,808D CNC 脳とV60 サーボドライブとの間のコマンドとフィードバックリンクを形成し,ターニング,フレーシング,磨削軸の閉ループ位置制御を可能にします.
PPU14XからCPM60.1のインターフェースは,セットポイントケーブルなしで,SINAMICS V60のサーボプラットフォームに構築されたすべてのSINUMERIK 808D機械ツールの基本的なハードウェア接続です.CNCとドライブとの間のコマンド通信はありません.
| パラメータ | 価値 |
|---|---|
| 部分番号 | 6FC5548-0BA00-1AF0 |
| 長さ | 5m |
| システム | シヌメリック 808D |
| コントローラー | PPU14X パネル処理ユニット |
| ドライブ モジュール | シナミックス V60 CPM601 |
| シリーズ | 808Dの連結案について |
6FC5548-0BA00-1AF0は,808Dシステム接続の定義された位置を占めています.
ターニングマシンの配置:2軸のCNC回路には,2つのセットポイントケーブル (軸1XとZに1つ) とスピンドルセットポイントケーブルが必要です.各6FC5548-0BA00-1AF0は,1つのPPU14X軸出力を1つのCPM60.1駆動モジュールに接続します.
フレッシングマシンの配置:3軸のCNCフレッシングマシンには,3つのセットポイントケーブル (X,Y,Z) とスピンドル接続が必要です.各ケーブルは独立して軸を接続します.
808Dの統合アーキテクチャは,単一のPPU,各軸ごとに個々のV60CPM60.1,MOTION-CONNECTセットポイントケーブルが,簡単に稼働できるように設計されています.各ケーブルは,マッチされたPPUとV60コンポーネント間の直接プラグ接続のために事前に終了します..
SINUMERIK 808D ターニングマシン:X軸 (横スライド) とZ軸 (キャリ) のSINAMICS V60駆動を使用するCNCターンには,各軸に1本の6FC5548-0BA00-1AF0セットポイントケーブルが必要です.
SINUMERIK 808Dフレーシングマシン:SINAMICS V60駆動のX,Y,Z軸を搭載したCNC加工センターで,各軸に同じケーブルタイプを使用する.
OEMのCNC機械の生産:新型SINUMERIK 808D機械を製造する機械メーカー セットポイントケーブルは,PPU14Xコントローラを持つすべての機械の標準BOM部品です.
808D 駆動システムの保守:設置されたSINUMERIK 808D機械のセットポイントケーブルの交換 修理作業中に元のケーブルが故障または損傷した場合
Q1:SINUMERIK 808Dの機械ツールは6FC5548-0BA00-1AF0ケーブルを何本必要とするのですか?
1つのケーブルは1つのCNCアシス1つのAxis2軸のターニングマシンに2つ,3軸のフレッシングマシンには3つが必要です.各ケーブルは1つのPPU14X軸出力を1つのSINAMICS V60 CPM60.1駆動モジュールに接続します.スピンドルセットポイント (6FC5548-0BA05) は,機械にCNCスピンドルドライブがある場合,追加的に注文される別々のケーブルです..
Q2: 6FC5548-0BA00-1AF0セットポイントケーブルが故障した場合,軸位置制御はどうなるか?
設定点ケーブルが故障して PPUとV60ドライブとの間の速度コマンド経路が切断される.影響を受けた軸は速度制御を失います. SINUMERIK 808Dは,その軸のドライブ通信障害アラームを生成します.制御されていない動きを防ぐために,機械は安全停止を開始します.
Q3: 6FC5548-0BA00-1AF0はSINAMICS V70と互換性があるか? それともV60だけですか?
6FC5548-0BA00シリーズは,SINAMICS V60 CPM60.1の原始808Dフード軸駆動ファミリーに指定されています.SINAMICS V70 (SINUMERIK 808D ADVANCEDで使用された後継駆動システム) は,異なるセットポイントケーブルタイプ (6FC5548-0BA20シリーズ) を使用する交換ケーブルを注文する前に,どのドライブプラットフォームがインストールされているかを確認します.
Q4: 6FC5548-0BA00-1AF0を稼働している機械に置き換えるときにはどのような注意事項が適用されますか?
808D PPU と V60 駆動装置は,セットポイントケーブルを切断または再接続する前に完全に切断する必要があります.インターフェースコネクタは,信号電圧と論理電力を両方で運びます. 電力の下での接続または切断は,PPUの軸インターフェース回路またはV60の入力ステージを損傷することができます.システムに電源を入れ,コンデンサーの放電を許可し,電源をバックアップし,軸機能を確認する前にケーブルを交換します.
