| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6FC5312-0DA01-0AA0 |

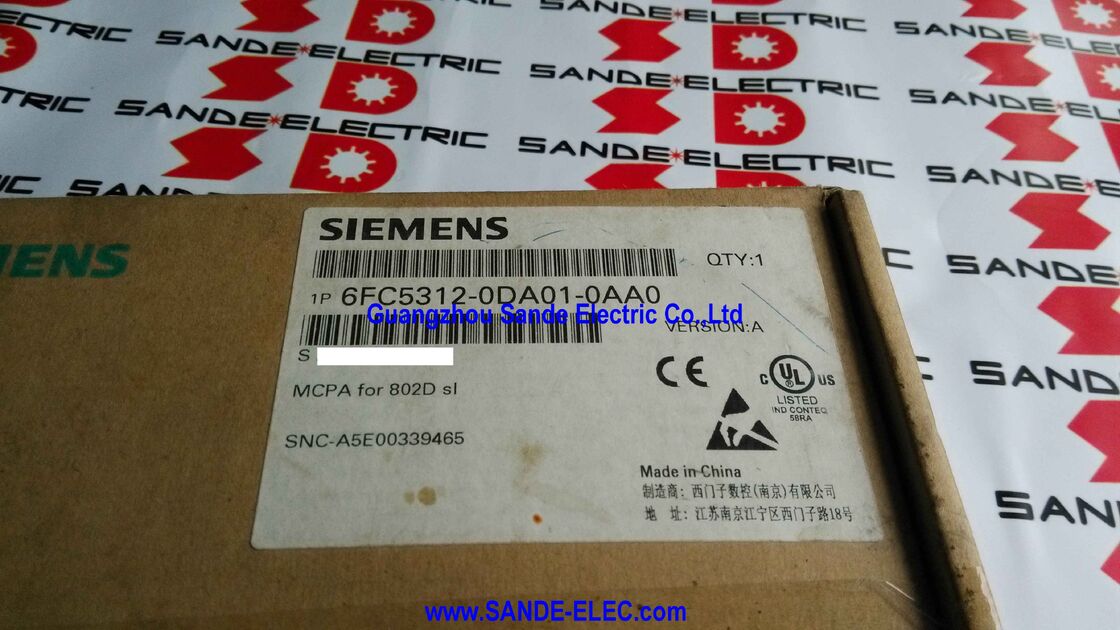

「シーメンス 6FC5312-0DA01-0AA0」は、SINUMERIK 802D sl CNC システムにおけるコンパクトながら機能的に重要なモジュールである MCPA です。
MCPA という名称は、その 2 つの機能を 1 つの名前に集約しています。マシンコントロールパネルインターフェース（リボンケーブル経由の MCP 接続）とアナログ出力（±10V スピンドル基準）。
これらの 2 つの機能は 1 つの物理モジュールを共有しています。これは、同じ CNC 設置シナリオで一緒に現れるためです。802D sl マシンコントロールパネルはディスプレイユニットのすぐ隣に取り付けられ、このインターフェースモジュールを介して接続され、通常、MCPA が同時に提供する ±10V コマンド出力を必要とするアナログスピンドルドライブが使用されます。
SINUMERIK 802D sl は、シーメンスのエントリーからミッドレンジの CNC コントロールで、フライス盤や旋盤に使用され、コスト効率の高いハードウェアレベルで完全な CNC 機能を提供します。
802D sl を搭載した多くの工作機械では、スピンドルドライブはアナログ可変周波数インバータ（VFD）またはアナログサーボドライブです。これは、速度基準として -10V から +10V の間の電圧を受け取る成熟した技術です。
MCPA のアナログ出力は、この ±10V 基準を 802D sl CNC から直接供給し、プログラムされたスピンドル速度（NC プログラムの S コマンド）をスピンドルドライブが実行するアナログ電圧に変換します。
MCPA がないと、2 つの機能が同時に利用できなくなります。アナログスピンドルは CNC からコマンドできず、802D sl MCP（手動軸ボタン、スピンドルオーバーライド制御、フィードオーバーライドを備えたマシンオペレータパネル）は、専用のリボンケーブルパスを介して接続できません。
したがって、MCPA は、アナログスピンドルと標準 MCP を使用する 802D sl 設置には不可欠なコンポーネントです。
| パラメータ | 値 |
|---|---|
| アナログ出力 | 1 × ±10V（スピンドル基準） |
| MCP インターフェース | 6FC5303-0AF30-1AA0 へのリボンケーブル |
| PCU インターフェース | X110 コネクタ |
| 重量 | 0.30 kg |
| 原産国 | 中国 |
| 互換性のある CNC | SINUMERIK 802D sl |
| 互換性のある MCP | 6FC5303-0AF30-1AA0 |
| ステータス | スペアパーツ |
±10V 信号は、CNC コントロールとアナログスピンドルドライブ間の普遍的なアナログ言語です。機械オペレータまたは NC プログラムがスピンドル速度をコマンドする場合（例えば、フライス加工操作で 3000 RPM）、802D sl CNC は設定された最大スピンドル速度に基づいて適切な出力電圧を計算し、それを比例してスケーリングし、MCPA のアナログ出力端子からその電圧を出力します。
設定された最大速度が 6000 RPM で、コマンドされた速度が 3000 RPM の場合、出力は +5V です。スピンドル回転の方向（標準 G コードでは M03 が順方向、M04 が逆方向）は極性によって表されます。正の電圧は一方の方向、負の電圧はもう一方の方向です。
シーメンス MICROMASTER、シーメンス G120、またはサードパーティ製の VFD である可能性のあるスピンドルドライブは、この電圧をアナログ入力端子で受信し、それをモータの周波数またはトルクコマンドに変換し、コマンドされた速度でスピンドルを実行します。
スピンドル速度のクローズドループ制御全体はドライブとモータにあり、CNC の役割は単に電圧設定点を提供することです。
このアナログスピンドルインターフェースは、工作機械 CNC システムで数十年にわたって使用されており、スピンドル速度が 1 秒間に数十回変更される必要がない、または CNC からのクローズドループ速度制御を必要としないマシニングセンタでは完全に実用的です。
CNC の制御ループ内でのスピンドル速度制御には、PROFIBUS や DRIVE-CLiQ などのデジタルドライブインターフェースが高いパフォーマンスを提供しますが、アナログ ±10V アプローチは、ほとんどの汎用工作機械スピンドルアプリケーションにとってコスト効率が高く信頼性があります。
SINUMERIK 802D sl マシンコントロールパネル（MCP）は、機械オペレータが加工中に使用するボタン、スイッチ、オーバーライド制御の列です（スピンドル開始/停止、フィードホールド、サイクルスタート、ジョグ軸キー、オーバーライドダイヤル）。802D sl アーキテクチャでは、MCP（6FC5303-0AF30-1AA0）はディスプレイユニットの垂直隣接位置に取り付けられ、MCP に含まれるフラットリボンケーブルを介して MCPA モジュールに接続されます。
このリボンケーブルは、MCP のすべてのボタンと制御からの信号を MCPA モジュールに運び、MCPA モジュールは 802D sl PCU の X110 インターフェースに接続されます。
PCU は、この接続を介してオペレータパネルの入力を読み取り、それらを機械の操作ロジックに統合します。サイクルスタートボタンをプログラム実行コマンドとして、フィードオーバーライドダイヤルをリアルタイム軸速度モディファイアとして、ジョグキーを手動移動コマンドとして解釈します。
MCPA の機械設計により、リボンケーブル接続が保護され、モジュールが 802D sl のシステムアーキテクチャに確実にインストールされます。
モジュールは X110 位置で PCU に接続され、アナログ出力回路と MCP データパスの両方を単一のコンパクトなインターフェースボードで確立します。
完全な SINUMERIK 802D sl 設置では、MCPA モジュールはシステムアーキテクチャ内の定義された位置を占めます。802D sl PCU（パネル処理ユニット）は、NC プロセッサ、PLC、およびすべてのインターフェースを含む中央 CNC ハードウェアユニットです。
MCPA は PCU の X110 インターフェースに接続されます。MCP はリボンケーブルを介して MCPA に接続されます。アナログスピンドルドライブは MCPA のアナログ出力端子（±10V、通常はドライブのアナログ入力へのシールドケーブル経由）に接続されます。
802D sl のパラメータ設定は、プログラムされたスピンドル速度と MCPA のアナログ出力電圧の関係を定義します。±10V フルスケールに対応する最大スピンドル速度、最小速度、および各スピンドル方向の電圧極性です。
これらのパラメータは、機械のコミッショニング中に設定され、機械データバックアップに記録されます。
Q1: MCPA は、任意の СИМЕНС ドライブだけでなく、任意の СИМЕНС ドライブで使用できますか？
MCPA の ±10V アナログ出力は、ほぼすべてのメーカーの可変周波数ドライブおよびアナログサーボドライブで受け入れられる標準的な業界インターフェースです。
シーメンス MICROMASTER、シーメンス G120、ABB ACS シリーズ、安川電機 V1000 および J1000、三菱 FR-A シリーズ、およびその他のほとんどの主要な VFD ブランドは、AI（アナログ入力）端子で ±10V アナログ速度基準を受け入れます。
MCPA はドライブ固有のプロトコルを実行しません。単純なアナログ電圧を出力します。ドライブのアナログ入力感度とインピーダンスは、機械設計中に MCPA の出力仕様に対して検証する必要があります。
Q2: 稼働中の機械で MCPA モジュールが故障した場合、どうなりますか？
MCPA の故障は通常、2 つの同時効果をもたらします。アナログスピンドルドライブは速度コマンドを失います（出力電圧はゼロに低下するか未定義になり、ほとんどの VFD は停止またはフォルトで応答します）。また、MCP のボタンとオーバーライド入力は機能しなくなります（CNC はオペレータパネルの入力を読み取れません）。
802D sl は対応するフォルトメッセージを生成します。ドライブ側からのスピンドルドライブフォルト、および制御側からの MCP 通信エラーの可能性があります。機械の運転は停止します。新しいまたは再生された MCPA モジュールに交換し、機械データバックアップから復元すると、通常の機能が回復します。
Q3: MCPA モジュールはユーザーがプログラム可能ですか、それとも CNC のスピンドルコマンド出力から自動的に動作しますか？
MCPA 自体にはユーザーがプログラム可能なロジックは含まれていません。これは、802D sl PCU のデジタルスピンドル速度出力をアナログ電圧に変換し、MCP 信号をルーティングするハードウェアインターフェースモジュールです。
すべてのスピンドル速度計算と制御ロジックは 802D sl CNC の NC プロセッサにあり、コミッショニング中に機械データパラメータを通じて設定されます。
MCPA は、CNC がコマンドする電圧出力を単純に実行します。
MCPA モジュール自体のファームウェアアップデートやプログラミングは不要で、実行もできません。
Q4: 802D sl は、MCPA を使用せずに PROFIBUS またはデジタルスピンドルドライブで動作できますか？
機械が PROFIBUS を介して 802D sl に接続されたデジタルスピンドルドライブ（アナログ ±10V ではなく）を使用する場合、スピンドル速度コマンドは PROFIBUS フィールドバスを通過し、アナログ ±10V 出力は必要ありません。
ただし、802D sl MCP（6FC5303-0AF30-1AA0）が引き続き使用される場合、アナログスピンドル出力が使用されていない場合でも、MCP のリボンケーブルインターフェースのために MCPA が引き続き必要になる場合があります。
システムアーキテクチャは、MCP 接続とアナログ出力の両方が必要かどうかによって異なります。これは、機械の設計とコミッショニング中に定義されます。
Q5: MCPA はスペアパーツとしてリストされています。これは、新品としては入手できなかったことを意味しますか？
シーメンスの製品説明における「スペアパーツ」という名称は、MCPA が通常の意味での新規機械製造用の単独で購入可能なアイテムではないことを反映しています。802D sl CNC システムを搭載した機械は、MCPA が既にインストールされた状態で納品されます。
スペアパーツのリストにより、既存の 802D sl 設置での故障の場合に交換用の MCPA が利用可能になります。
シーメンスは、アクティブな製品販売終了後、一定期間、CNC システムのスペアパーツの可用性を維持し、機械所有者が機械の耐用年数全体にわたってメンテナンス用の交換部品を入手できるようにします。
