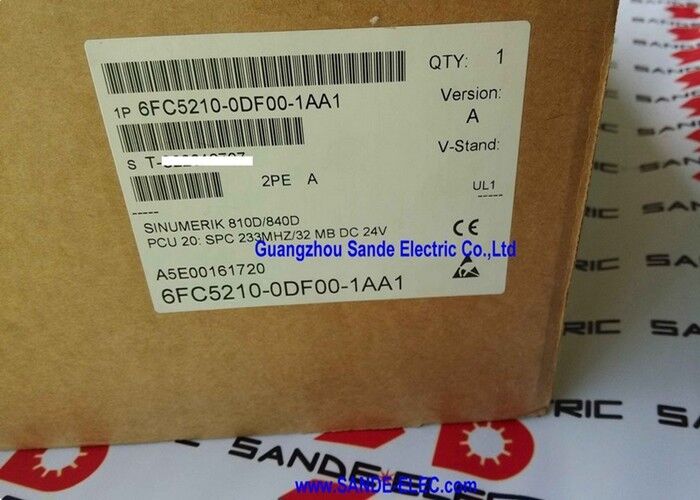

6FC5210-0DF00-1AA1 | SINUMERIK PCU 20 パネル制御ユニット — 233MHz / 32MB DRAM / 16MB フラッシュ / 24VDC / SINUMERIK 810D / 840D CNC

PCU 20 — SINUMERIK 810D/840D 内の HMI コンピューティング ユニット

SINUMERIK 810D および 840D は、マシニング センター、ターニング センター、研削盤、トランスファー ラインで広く使用されている高性能 CNC システムです。これらのシステム内では、6FC5210-0DF00-1AA1 PCU 20 (パネル制御ユニット) がオペレータ パネル コンピューティング層を提供します。これは、SINUMERIK HMI ソフトウェアを実行し、オペレータ インターフェースを管理し、内部 SINUMERIK バックプレーンを介して NCU (数値制御ユニット) と通信します。

PCU は、NCU とは物理的に異なるユニットです。 NCU は、軸補間、PLC 実行、サーボ通信などのリアルタイム CNC 計算を処理します。 ＰＣＵ２０は、工具データの表示、プログラム編集、ステータス画面、および手動データ入力など、機械オペレータが目にし対話するすべてのものを処理する。この機能の分離は、HMI コンピューティング環境を CNC コントローラ自体から独立して交換またはアップグレードできることを意味します。

6FC5210-0DF00-1AA1 は、PCU 20 の 233MHz プロセッサ バリアントで、32MB DRAM と 16MB フラッシュ メモリを搭載しています。この構成は、オペレータ パネルで SINUMERIK HMI 操作を必要とする中世代の 810D および 840D 工作機械の設置で使用されます。

主な仕様

32MB DRAM + 16MB フラッシュ — HMI レイヤーのコンピューティング リソース

PCU 20 の 32MB DRAM は、HMI アプリケーション (高速表示および HMI ソフトウェア実行のために RAM に保持されるアクティブなプログラム リスト、ツールおよびパラメータ テーブル) のランタイム ワーキング メモリを提供します。 16MB フラッシュには、オペレーティング ソフトウェア (SINUMERIK HMI アプリケーション イメージ、マシン固有の構成ファイル、バッテリ バックアップなしで電源を入れ直しても存続する必要がある保持データ) が保存されます。

233MHz プロセッサは、このユニットが設計された SINUMERIK HMI ディスプレイ タスクには十分です。工作機械のオペレータは、PCU のディスプレイとキーボード インターフェイスに接続されている SINUMERIK オペレータ パネルを介して PCU 20 と対話します。PCU は、NCU のリアルタイム CNC 処理に依存することなく、すべての入力イベントを処理し、ディスプレイをリフレッシュします。

アプリケーションシナリオ

SINUMERIK 840D マシニング センター — PCU の交換:SINUMERIK 840D CNC システムを実行しているマシニング センターで PCU 障害が発生しました。HMI 表示が失敗したり、オペレータ パネルが応答しなくなったり、PCU が起動に失敗したりします。 6FC5210-0DF00-1AA1 を交換すると、オペレーター パネルの機能が復元されます。 NCU はマシン構成を保持し続けます。交換用 PCU は、機械軸のデータを失わずに NCU に再接続するように構成されています。

SINUMERIK 810D ターニング センター HMI 修復:SINUMERIK 810D 制御を備えたターニングセンタは、PCU の障害により HMI 機能を失います。 6FC5210-0DF00-1AA1 は、同じ PCU 20 バリアントの直接代替品であり、NCU の交換を必要とせずに、オペレータ表示、プログラム編集機能、およびマシンステータスのフィードバックを復元します。

パネルのアップグレード パス:機械オペレータは、古い 810D インストールで HMI の応答が遅いと報告しています。 PCU 20 を低速バージョンから 233MHz 6FC5210-0DF00-1AA1 にアップグレードすると、マシンの CNC や軸構成を変更することなく、表示のリフレッシュとパラメータ入力の応答が向上します。

よくある質問

Q1: SINUMERIK 810D/840D システムの PCU 20 と PCU 50 の違いは何ですか?

どちらも SINUMERIK 810D/840D 用のパネル コントロール ユニットですが、PCU 50 は、PCU 20 のフラッシュ ベースのストレージと比較して、大幅に高いコンピューティング能力、大容量の RAM、ハードディスク ドライブまたはコンパクトフラッシュ ストレージ オプションを備えた高仕様のユニットです。 PCU 50 (6FC5210-0DF01-0AA0 など) は、より高度な HMI 機能とより大きなデータ容量をサポートします。 PCU 20 (6FC5210-0DF00-1AA1) は、PCU 50 に見合った高容量の要求がなく、標準マシニング センター HMI 要件に適したコンパクトなフラッシュベースのバリアントです。

Q2: 6FC5210-0DF00-1AA1 は SINUMERIK 810D と 840D システムの両方で使用できますか?

はい。 PCU 20 は、SINUMERIK 810D および 840D CNC システムの両方と互換性があります。 NCU ハードウェアは 810D と 840D (異なる NCU モジュール) で異なりますが、PCU 20 は同じインターフェイスを介して両方に接続します。 PCU 20 上の HMI ソフトウェア構成は、接続された NCU タイプおよびマシン構成に一致するようにセットアップされます。

Q3: 工作機械のプログラムやパラメータデータはPCU20に保存されていますか？

パートプログラム データと CNC パラメータは PCU と NCU 全体に分散されます。アクティブな CNC パラメータと軸構成は NCU にあります。 HMI レベルのデータ (プログラム リスト、オペレーター パネルを介して表示されるツール データ テーブル、および HMI 構成) は、PCU によって管理されます。 PCU 20 を交換する場合、NCU 内の機械の軸パラメータは影響を受けません。 PCU 上の HMI 固有の構成のみをバックアップから復元する必要があります。

Q4: 6FC5210-0DF00-1AA1 に接続する操作パネルの種類は何ですか?

PCU 20 は、SINUMERIK 810D/840D オペレータ パネル フロント ユニット、特に OP 010、OP 012、OP 015、または PCU 20 世代の同等のオペレータ パネル バリアントに接続します。この接続により、ディスプレイ信号、キーボード インターフェイス、および PCU とオペレータ パネル間の USB または MPI 通信が行われます。物理コネクタのタイプとケーブルの仕様は、マシンにインストールされている特定のオペレータ パネルの SINUMERIK 810D/840D ハードウェア ドキュメントによって定義されます。

Q5: 交換後に PCU 20 を設定または復元するにはどのようなソフトウェアが必要ですか?

PCU を交換した後、SINUMERIK HMI ソフトウェアとマシン固有の構成を新しい PCU にロードする必要があります。復元手順では、SINUMERIK システム ソフトウェア バックアップを使用します。バックアップは通常、マシンの試運転中に作成され、SINUMERIK システム ソフトウェア ツールを使用してオペレータ パネルの USB ポートまたは PC に保存されます。具体的な手順は、SINUMERIK 810D/840D コミッショニングマニュアルに記載されています。元のマシンからの検証済みバックアップを使用することが、最も信頼性の高い復元パスです。
