| 起源の場所 | 中国 |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6ES7368-3BB01-0AA0 |

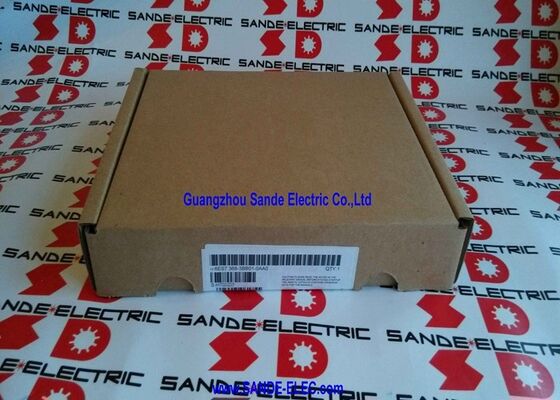

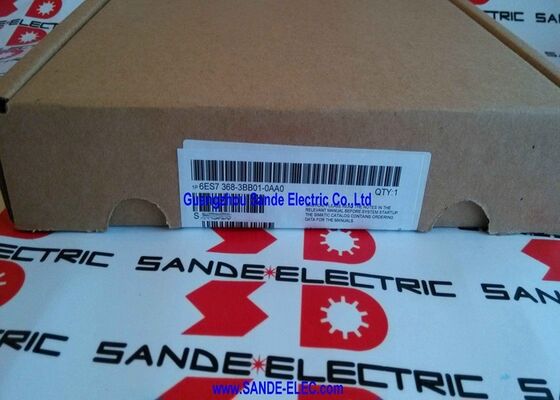

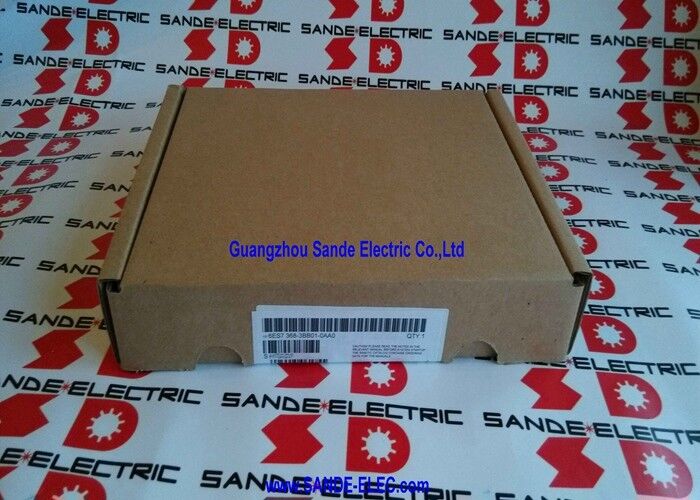

6ES7368-3BB01-0AA0は,SIMATIC S7-300中央ラックとIM 360/IM 361インターフェースモジュールペアを介して1つ以上の拡張 (スレーブ) ラックに電気的に接続する1メートルの拡張ケーブルです.標準のS7-300のシングルラック配置で,すべてのI/Oモジュールは,CPUと18スロットまたは9スロットラックを1つ占めています.アプリケーションが1つのラックが提供するよりも多くのI/Oモジュールを必要とする場合,IM 360/361 を通して多レック拡張とこの接続ケーブルで追加して3つの拡張レック.
このケーブルなしでは中央ラック内の送信IM 360と拡張ラック内の受信IM 361の間にはバックプレーンバスがない.拡張ラックはCPUから電気的に切り離されている..
| パラメータ | 価値 |
|---|---|
| 長さ | 1m |
| 体重 | 約270g |
| システム | SIMATIC S7-300 |
| 接続 | IM 360からIM 361 |
| シグナルタイプ | デジタルとアナログ |
| 機能 | S7-300 ラック拡張 |
S7-300 IM 360/361 システムは,以下をサポートします.
最大3つの拡張ラック:1つのIM 360 (中央) から最大3つのIM 361モジュール (拡張ラックごとに1つ).各拡張ラックには最大8つのI/Oモジュールが含まれます.
最大総ケーブル長さ:IM 360/361バスチェーン内のすべてのケーブル長さの合計は10mを超えない. 6ES7368-3BB01-0AA0 (1m) は,同じパネル内の緊密にグループ化されたラックにとって最も短い標準長さです.長いケーブル (2.5m, 3m, 5m) は,隣接するパネルまたはより大きなパネル囲いのラックに使用できます.
高いI/O数工業自動化:生産機械,コンベヤーシステム and process automation installations with more I/O points than one S7-300 rack accommodates — adding expansion racks via IM 360/361 and this cable extends the available I/O count without changing the CPU or programming environment.
分断パネル配置:制御パネルでは,異なる機械セクションのI/Oモジュールは,別々のパネルサブセクションまたは隣接するキャビネットに分散している中央ラックのIM 360に拡張ケーブルで接続.
ET 200M周辺ステーション:SIMATIC ET 200Mは,PROFIBUSやPROFINETのS7-300モジュールフォーマットと同じである.IM 360/361拡張メカニズムは,ET 200Mの複数のラック配置では適用される.
機械機器と加工装置の制御:複数の軸,I/O,通信モジュールを搭載した複雑な機械工具は,シングルラック容量を超えており,6ES7368-3BB01-0AA0は,必要なモジュールをすべて収容するために利用可能なモジュールスロットを拡大します.
Q1: IM 360/361 を使って 6ES7368 ケーブルに接続できる IM 361 拡張ラックはいくつかですか?
IM 360は,最大3つの拡張ラックをサポートし,それぞれ1つのIM 361が含まれています.接続はデージチェーンです:IM 360 → IM 361 (ラック2) → IM 361 (ラック3) → IM 361 (ラック4).各セグメントは1つの6ES7368ケーブルを使用すべてのセグメントのケーブル全体の長さは10mを超えてはならない.
Q2: 6ES7368-3BB01-0AA0が拡張ラックでサポートしているI/Oモジュールのタイプは?
拡張ケーブルは,S7-300のすべてのI/OモジュールタイプをサポートするS7-300バックプレーンバスを搭載しています.デジタル入力 (DI),デジタル出力 (DO),アナログ入力 (AI),アナログ出力 (AO),通信モジュール (CP)拡張ラック I/O モジュールは SIMATIC STEP 7 ハードウェア設定ツールで,中央ラックにあるように設定されています.
Q3:各S7-300拡張ラックに別々の電源が必要ですか?
はい,各拡張ラックには独自のPS307 (またはそれと同等の) 24V DC電源モジュールが必要です. 6ES7368拡張ケーブルはバックプラン通信バスを持ち歩きますが,24Vラック電源ではありません.拡張ラック内のすべてのモジュールは,ローカルラック電源から供給を抽出拡張ラック電源を省略すると ラック内のモジュールが 動作するのを防ぎます
Q4: 6ES7368-3BB01-0AA0拡張ケーブルが故障または切断された場合の症状は何ですか?
拡張ラックモジュールは到達できない場合,S7-300CPUはSTEP 7診断でハードウェア設定のエラーを生成します.CPUの診断バッファーに BUS_DF (バス障害) のエントリ影響を受けた拡張ラック内のすべてのI/Oは,CPUの故障状態デフォルト (通常は出力停止) に移動します.ケーブルを再接続または交換し,CPUを再起動すると,通常は直ちに動作を再現します.
