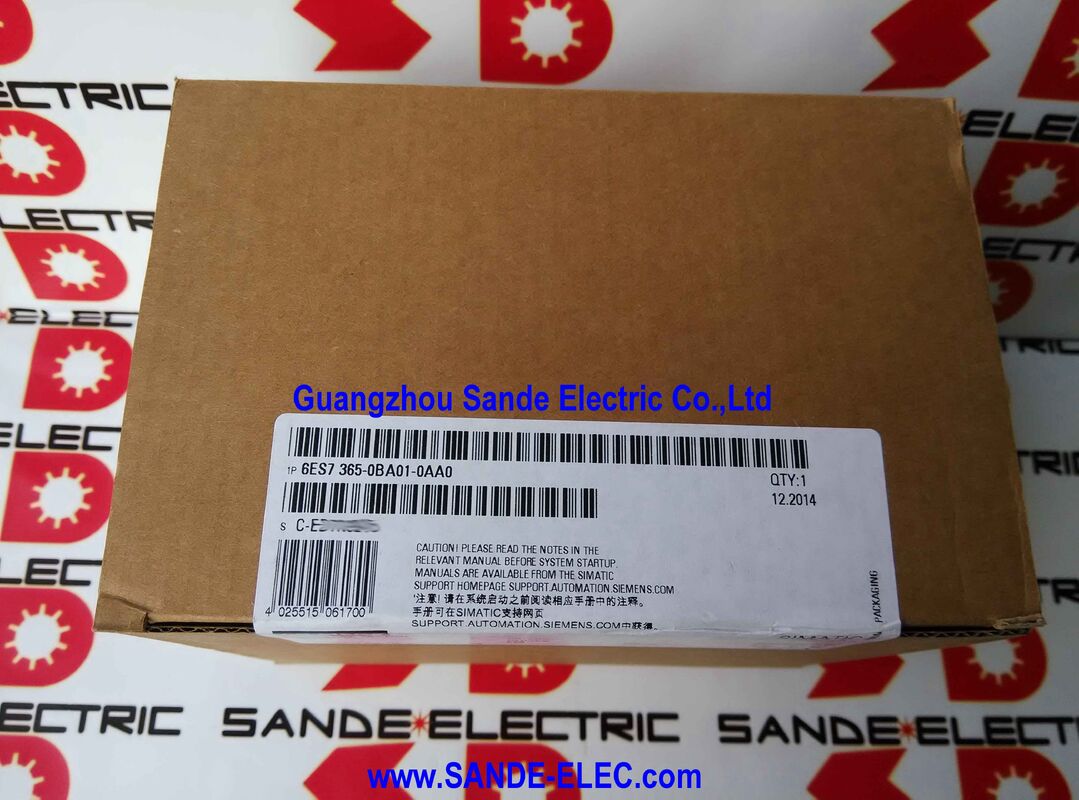

インターフェースモジュール 6ES7365-0BA01-0AA0 6ES7 365-0BA01-0AA0 6ES7365-OBAO1-OAAO

シーメンス 6ES7365-0BA01-0AA0 | SIMATIC S7-300 IM 365 — 拡張ラックインターフェイスモジュールペア、1m接続ケーブル、K-Busなし、1.2A電源、40×125×120mm

概要

シーメンス 6ES7365-0BA01-0AA0 は、SIMATIC S7-300システムを単一ラックの制限を超えて拡張できるインターフェイスモジュールペアであるIM 365です。S7-300の標準バックプレーンは、CPUと電源に加えて最大8個の信号モジュール、ファンクションモジュール、通信モジュールを収容できます。

機械またはプロセスが1つのラックで提供できる以上のI/Oポイントまたは追加のファンクションモジュールを必要とする場合、IM 365がそのギャップを埋めます。2つのモジュールスロット（中央ラックに1つ、拡張ラックに1つ）が2つのラック間のデータパスとなり、PLCの利用可能なモジュール位置を効果的に拡張します。

ペアでの提供は、IM 365の実用的なエンジニアリングの改良点の1つです。

2つの別々のインターフェイスモジュールを注文し、接続ケーブルを調達する代わりに、6ES7365-0BA01-0AA0は工場でマッチングされたセットとして出荷されます。IM 365送信モジュール（ラック0用）、IM 365受信モジュール（ラック1用）、およびそれらの間に既に恒久的に接続された1mケーブルです。モジュールはペアとして工場でテストされ、ケーブルは個別のコネクタではなく統合されており、コミッショニングは各ラックに1つのモジュールを取り付けるだけで済みます。

ケーブル長は1mです。これは、2つのラックを1m以内に設置する必要があることを意味します。通常は同じキャビネット内または隣接するDINレールセクションに設置されます。

主な仕様

K-Busルーティングなし — クリティカルな設計上の制約

IM 365の最も重要な技術的特徴は、欠けているものです。S7-300の通信バス（K-BusまたはC-Bus）を拡張ラックにルーティングしません。

これは見落としではなく、IM 365がS7-300拡張階層のどこに位置するかを定義する意図的なアーキテクチャ上の選択です。

通信バス（K-Bus）は、特定のS7-300モジュール（ファンクションモジュール（FM）および通信プロセッサ（CP））がCPUと直接通信するチャネルです。

例えば、SIMATIC FM 355 PID制御モジュールは、K-Busを介してCPUとデータを交換します。FM 351ポジショニングモジュールも同様です。

これらのモジュールは機能するためにK-Busを必要とします。IM 365で接続されたラックにそれらが取り付けられると、K-Busはそれらに到達せず、CPUと通信できないため、拡張ラックへの取り付けは不可能です。

代替インターフェイスモジュールであるIM 360/361ペア（送信：6ES7360-3AA01-0AB0、受信：6ES7361-3CA01-0AB0）は、K-Busを拡張ラックにルーティングし、FMおよびCPを拡張ラックに取り付けることができます。

トレードオフとして、360/361ペアはより高価で物理的に大きく、ケーブルは恒久的に接続されていません。

ほとんどのS7-300拡張要件（より多くのデジタル入出力モジュール、より多くのアナログモジュール、標準信号モジュール用のより多くの容量の追加）では、IM 365のよりシンプルで低コストなアーキテクチャで十分です。

電力予算 — 合計1.2A、ラックあたり0.8A

IM 365は、中央ラックの電源からインターフェイスを介して引き出される拡張ラックのモジュールバス用の電源を提供します。

IM 365を介して利用可能な合計電流は、バックプレーン電圧で1.2Aです。そのうち、いずれかの個別のラックのモジュールによって消費されるのは0.8A以下である必要があります。この電力予算は、拡張ラックに取り付けることができるモジュールの数と種類を制限します。

ほとんどの標準S7-300デジタル信号モジュールは、バックプレーン5V電源から80〜110mAを消費します。8つの標準16チャンネルデジタル入力または出力モジュールを備えた拡張ラックは、約640〜880mAを消費します。これは、IM 365が供給できる上限です。

高電流モジュール（特定のアナログモジュールまたはより多くの電流を消費する特殊ファンクションモジュール）の場合、構成を最終決定する前に、拡張ラックのバックプレーン電流を合計し、0.8Aの制限に対して検証する必要があります。

拡張ラックの電力予算がIM 365の制限に近づいた場合、エンジニアはモジュール数を制限するか、ステーションを2つの小さなラックに分割するか（IM 365では不可能で、拡張ラックは1つのみサポート）、または拡張ラックに別の電源モジュールにアップグレードすることを検討する必要があります。

IM 360/361の代替 — IM 365では不十分な場合

IM 365の拡張ラック1つへの制限とK-Busルーティングの除外は、IM 365またはIM 360/361のどちらが特定のアプリケーションに適しているかを決定する要因です。

簡単な意思決定フレームワーク:

複数の拡張ラックが必要な場合（IM 360/361は最大3つの拡張ラックをサポート）、ファンクションモジュールまたは通信プロセッサを拡張ラックに取り付ける必要がある場合、またはバックプレーン電流要件がIM 365の供給能力を超える場合。拡張ラックが1つだけで、拡張ラックのすべてのモジュールが標準信号モジュール（FMまたはCPなし）であり、バックプレーン電流負荷の合計がラックあたり0.8Aの制限内にある場合。IM 360/361を使用する場合:

複数の拡張ラックが必要な場合（IM 360/361は最大3つの拡張ラックをサポート）、ファンクションモジュールまたは通信プロセッサを拡張ラックに取り付ける必要がある場合、またはバックプレーン電流要件がIM 365の供給能力を超える場合。IM 365のシングルペア、シングルラック、K-Busなしの設計は、単純なI/O拡張アプリケーションに正確に適合しており、これはS7-300拡張ニーズの大部分を占めます。これらのアプリケーションでは、完全なIM 360/361ソリューションよりも低コストで簡単な設置で必要なすべてを提供します。

FAQ

Q1: 単一のS7-300 CPUでIM 365とIM 360/361ペアの両方を同時に使用できますか？

いいえ。S7-300 CPUは1つの拡張インターフェイス構成をサポートします。IM 365ペア（拡張ラック1つ）またはIM 360/361送信モジュールと最大3つのIM 361受信モジュールです。これらのインターフェイスタイプは、同じS7-300ステーションで混在させることはできません。

両者の選択はシステム設計中に決定する必要があり、STEP 7のHW Configのハードウェア構成は、実際に取り付けられたインターフェイスタイプを反映する必要があります。

Q2: IM 365拡張ラックに取り付けることができる信号モジュールの最大数はいくつですか？

拡張ラックは最大8個の信号モジュール（中央ラックと同じ最大数）を収容できますが、拡張ラックのバックプレーン電流予算0.8Aの制約を受けます。

実際のモジュール数は、各取り付けモジュールの電流消費量によって異なります。8つの標準16チャンネルデジタルI/Oモジュールを備えたラックは通常予算内ですが、より高い電流を消費するモジュールを備えたラックは、より少ない位置に制限される場合があります。

STEP 7のハードウェア構成ツールは、合計電流が利用可能な供給能力を超えた場合に構成エラーをフラグ付けします。

Q3: 接続ケーブルは恒久的に接続されています。ケーブルが損傷した場合はどうなりますか？

1mの接続ケーブルはフィールド交換可能ではありません。IM 365モジュールペアの不可欠な部分です。ケーブルが損傷した場合（切断、圧壊、コネクタの損傷）、IM 365ペア全体を交換する必要があります。

これは、ラック間のケーブル配線を計画する際のメンテナンス上の考慮事項です。ケーブルは、機械的な損傷から保護するケーブルダクトを通して配線し、ラックをメンテナンスのために前方に引き出す際にケーブルに負担がかからないように十分なサービスループを設ける必要があります。

Q4: IM 365拡張ラックは、別のタイプのS7-300ラック（例：異なる長さのレール）にできますか？

拡張ラックは、中央ラックレールとは異なる長さのレールを含む、任意の標準S7-300マウンティングレールにすることができます。IM 365受信モジュールは、拡張ラックのマウンティングレールの最も左のスロットに取り付けられ、残りのスロットは信号モジュールに使用できます。

拡張ラックのモジュールが主電源から電力を消費する場合、拡張ラックには独自のS7-300電源モジュール（PS 307シリーズ）が必要ですが、モジュールの組み合わせによっては、拡張ラックに別のPSなしで、IM 365接続を介して提供される1.2Aの電力がバックプレーン電源のニーズに十分な場合があります。

Q5: IM 365拡張はS7-300のスキャンタイムに影響しますか？また、拡張ラックのモジュールに機能上の制限はありますか？

IM 365を介した拡張ラックの追加は、CPUのスキャンサイクルにわずかな増加をもたらします。CPUは各スキャンで拡張I/Oを含める必要があります。この追加サイクル時間は、標準アプリケーションでは通常無視できます。

機能上の制限はK-Busの制限です。CPUとのK-Bus通信を必要とするFM（ファンクションモジュール）およびCP（通信プロセッサ）は、IM 365拡張ラックに取り付けることができず、そこで正しく動作しません。

標準デジタルおよびアナログ信号モジュール（SM 321/322/323/331/332/334シリーズ）にはそのような制限はなく、拡張ラックで正常に動作します。
