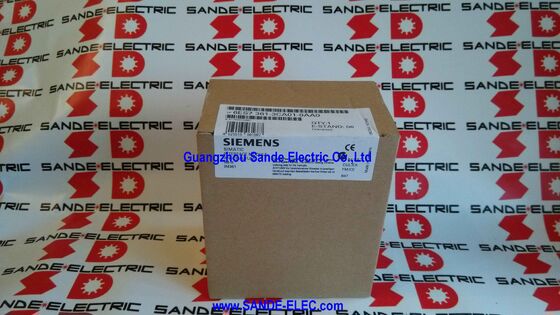

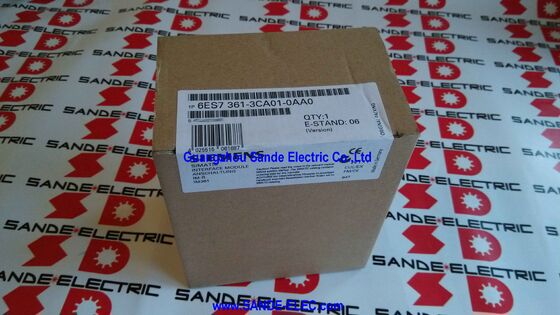

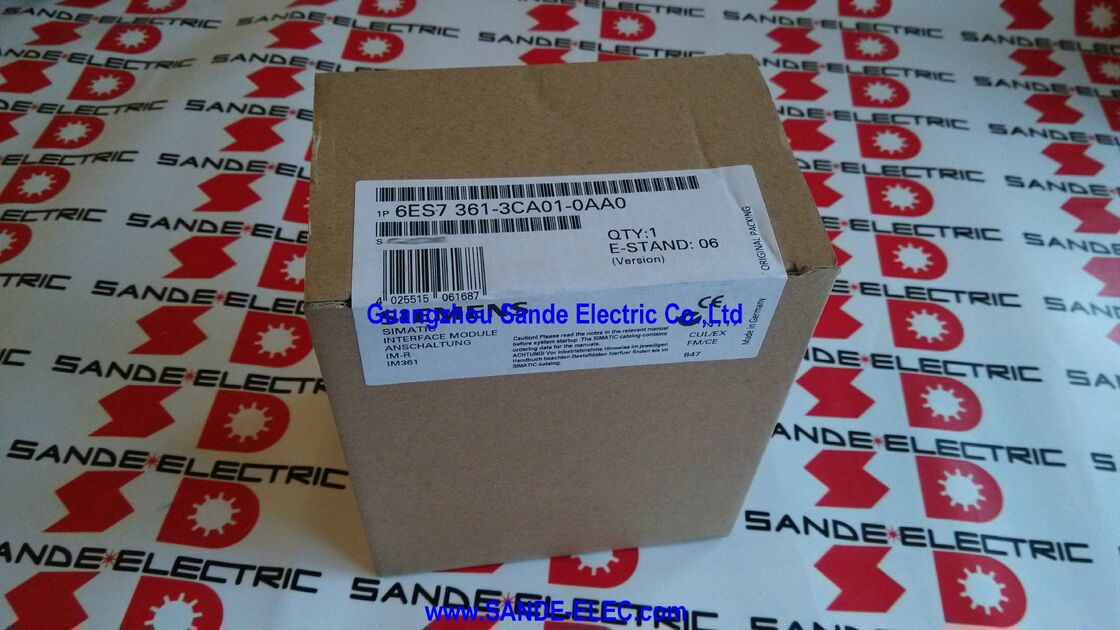

シマティックインターフェイスモジュール 6ES7361-3CA01-0AA0 6ES7 361-3CA01-0AA0 6ES7361-3CAO1-OAAO

シメンス 6ES7361-3CA01-0AA0 ◎SIMATIC S7-300 IM 361 拡張ラック受信インターフェースモジュール,24VDC,Kバス通過,0.8Aバックプレーン,最大10mケーブル

概要

についてシメンス 6ES7361-3CA01-0AA0IM 361は,S7-300拡張ラックに設置された受信インターフェースモジュールで,IM 360が中央ラックに設置した接続を完了します.IM 360/361 パーリングを元に構築された S7-300 の多用ラック構成には,少なくとも 1 つが必要になります.: 拡張ラック1台IM 361中央ラックのIM 360から送信されたデータを受信し,拡張ラックに設置されたすべてのモジュールにS7-300バックプレーンバス (重要なKバスを含む) を利用できるようにする.

K-Bus機能は,IM 360/361ペアとIM 365拡張ペアを根本的に区別するものです.IM 365は1つの拡張ラックと中央ラックを接続します. but it deliberately does not route the K-Bus — which means function modules (FMs) and certain communication processors that communicate with the CPU via the K-Bus cannot be installed in an IM 365 expansion rack.

IM 361は,完全にKバスをラックにルーティングし,配置制御,PID制御,カウント,完全にCPUの通信バスにアクセスする複数のラックに機能モジュールを分散する必要があるシステムアーキテクトにとって,IM 361は唯一のパスです.

基本規格

3ラック建築 IM 360 + 3 IM 361 ユニット

IM 360/361 の S7-300 マルチラック アーキテクチャでは,合計で最大4つのラック 〜1つの中央ラック (IM 360 のラック0),最大3つの拡張ラック (ラック1,2,3,それぞれ1つのIM 361).

接続ケーブル (6ES7368-3BB01-0AA0または類似,別途販売) はIM 360を最初のIM 361に接続し,第2回および第3回拡張ラックが必要な場合は,前回のIM 361ユニットから次のIM 361ユニットへローカル拡張ラックのバックプレーンを同時に供給する.

インターフェースモジュール間の最大10mのケーブル距離は,ラック間の物理的分離を定義します.各キャビネットに1つのS7-300ラック10mの制限は,合理的なサイズで機械の足跡にラックを配置することを可能にします.

制御器が10m以上離れたリモートパネルに到達する必要がある場合のより大きな物理的な隔離のために PROFIBUS DP または PROFINET 分散型I/O (ET 200M,ET 200SP) は,マルチラックインターフェースモジュール拡張よりも適切なソリューションです..

24V DC 外部電源 接続ケーブルから独立

IM 361は,中央ラックのIM 360の接続ケーブルからまたはその経由で引き出さず,拡張ラック内の電源端末に直接接続された独自の24V直流電源を必要とします.

拡張ラックの電源が独立して制御され,拡張ラックは保守のために電源をオフにすることができます (モジュールを交換し,CPU を搭載した中央ラックは,アプリケーションが許可している場合,実行を続けます..

IM 361への24V直流電源は,拡張ラックに設置されたモジュールのバックプレンバス電源も供給する.8A バックプランの電流制限は,その拡張ラック内のすべてのモジュールの合計電流です.デジタル信号モジュールのラックでは,これはめったに制約ではありません.

高電流特殊機能モジュールを含むラックでは,バックプレンの現在の予算を,すべてのインストールされたモジュールの現在の消費量の合計と比較する必要があります.

LED の状態と欠陥

IM 361は正面に2つのステータスインジケーターを備えています.

SF LED (システム欠陥 紅色):上流モジュール (IM 360またはそれ以前のIM 361) の接続ケーブルが欠けているとき,上流モジュールの電源が切れているとき,またはCPUがPOWER OFF状態にあるとき点灯します.

SF LED状態は,上流モジュールへのリンク状態を直接反映します. 点灯した SF LEDは,拡張ラックがCPUへの接続を失っていることを意味します.

5VDC LED (緑色):S7-300 バックプレーンバス用の 5V 内部ロジック電源が拡張ラックに存在し,仕様の範囲内にあることを示します.拡張ラックにインストールされたモジュールを供給する準備ができています.

よくある質問

Q1:単一のS7-300CPUはIM 361 (IM 360/361構成) とIM 365の両方を同時に使用できますか?

ノ.各S7-300CPUは,IM360 (最大3つのIM361受信モジュールに送信) またはIM365ペアを1つサポートする.

この2つのインターフェースタイプは同じS7-300ステーションで混ぜることはできません.

よりシンプルなIM 365 (低コスト,1つのラック,Kバスなし) と完全なIM 360/361ペア (高コスト,最大3つのラック,Kバスなし) の選択は,システムの設計時にしなければならない.

Q2: FM 355 PID モジュールのような機能モジュールはIM 361拡張ラックに設置できますか?

はい,これはIM 361をシンプルなIM 365よりも選ぶ主な理由です.IM 361は,K-Bus (C-Bus) を拡張ラックにルーティングし,機能モジュールにCPUへの直接通信アクセスを提供します.

FM 355 (温度制御), FM 350 (カウント), FM 351 (ポジショニング),そして FM 352 (電子キャム制御) はすべてK-Bus通信を必要とし,IM 361拡張ラックで正常に動作することができます.同じことは,K-Bus機能を持つ特定の通信プロセッサにも当てはまります.

STEP 7 ハードウェア構成は,ラックアドレススキーム内の各FMの物理的位置を正しく反映しなければならないことに注意してください.

Q3: IM 361 は 24VDC の外部電源を必要とします.この電源はモジュールに含まれていますか?それとも別途供給する必要がありますか?

24V DC電源はIM 361に含まれていません.これは拡張ラックに提供されなければならないフィールド供給電源です.SIMATIC PS 307電源モジュール (IM 361の左側の拡張ラックに設置) は,標準的なシメンスソリューションです,IM 361と拡張ラックのモジュールの両方でAC電源を24VDCに変換します.既存の24VのDCパネル供給は,十分な容量がある場合,IM 361の電源端末に直接供給することができます..

Q4: IM 360 と IM 361 の間にはどんな接続ケーブルが使われていますか?どの長さで使えますか?

IM 360/361ペアの接続ケーブルは,別々に6ES7368-3BB01-0AA0カタログ番号 (1m),6ES7368-3BC51-0AA0 (2,5m) または10mまでの他の長さの類似の名称で注文する.

このケーブルは,IM 360とIM 361のケーブルインターフェースポートとマッチする特定のコネクタプロファイルを有する.標準DINケーブルまたは一般的なケーブルは代替できない.

2つのインターフェースモジュール (IM 360からIM 361へ,またはIM 361からIM 361へ) の間の最大可決ケーブル長さは10メートルである.これは厳格な電気制限であり,推奨事項ではない.

Q5:段階的な廃止は2023年1月です.これはIM 361がもはや利用可能ではないことを意味しますか?

段階的な廃止 (PM400) とは,シメンスが製品を積極的な販売から取り除くことを始めたことを意味します.段階的な廃止後の一段間の期間中,通常はシメンスと認可された販売業者から製品を購入できる.供給量によって異なります

シエメンスの在庫が枯渇した後も,産業用残剰市場では,中古機や改装機が供給され続けます.より広い文脈では,S7-300プラットフォーム自体も,販売終了段階に移行しています.シメンスがSIMATIC S7-1500への移行を推奨する.

既存のマルチラック装置S7-300のメンテナンスのため,IM 360とIM 361の両方が近い将来有効なスペアパーツとして残ります.
