PLC プログラマブルロジックコントローラ
>
|
| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6ES7314-6EH04-0AB0 |

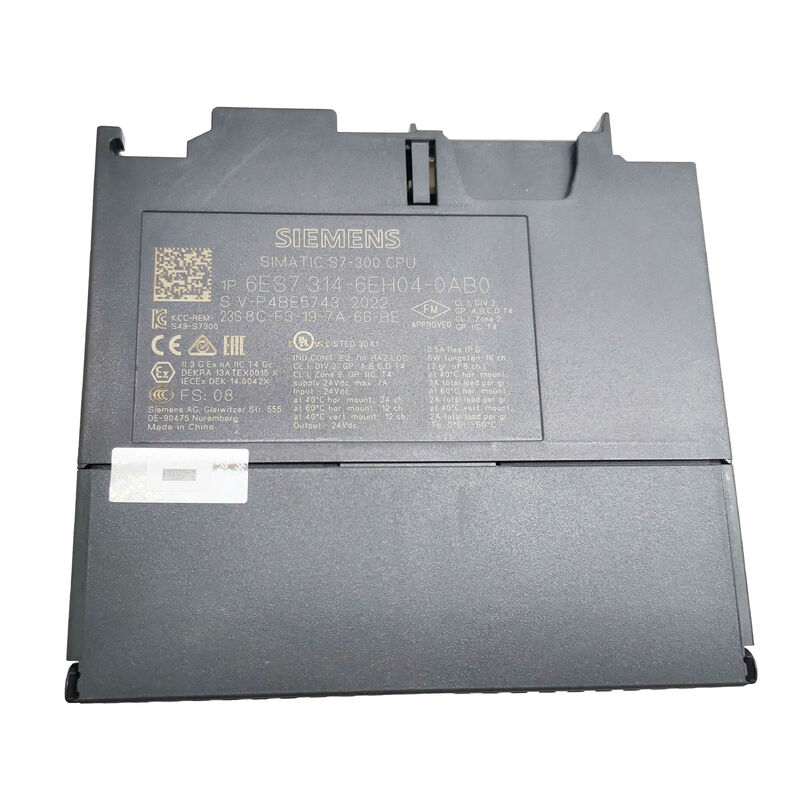

この 6ES7314-6EH04-0AB0 は、ローカル I/O、アナログ処理、高速カウンタ機能、およびイーサネット通信を 1 つの中央プロセッサで必要とする制御システム向けに構築された SIMATIC S7-300 CPU 314C-2 PN/DP コンパクト CPU です。
シーメンスはこのモデルを 192 KB のワークメモリ、24 のデジタル入力、16 のデジタル出力、4 のアナログ入力、2 のアナログ出力、1 の Pt100 入力、60 kHz の高速カウンタ 4 個、12 Mbit/s の MPI/DP インターフェイス、および 統合 2 ポート スイッチを備えた PROFINET インターフェイス の要件です。
シーメンスはまた、この CPU に 統合 24 V DC 電源、2 × 40 ピン フロント コネクタ、および Micro Memory Card の要件 を記載しています。
このハードウェア プロファイルにより、CPU 314C-2 PN/DP は、コンパクトでありながら機能的に密度の高いオートメーション パネルにおいて強力な位置を占めます。ロジック制御、ローカル信号処理、ネットワーク通信、および専用の機械側機能を 1 つの S7-300 CPU ボディに統合しています。
実際のキャビネットでの使用では、機械が 314C クラスのコンパクト CPU 構造に適合する場合、複数の個別の信号モジュールの必要性が軽減されます。シーメンスは、この正確な部品番号を S7-300 ファミリの交換用ハードウェアとしても特定しています。
| パラメータ | 値 |
|---|---|
| 部品番号 | 6ES7314-6EH04-0AB0 |
| メーカー | シーメンス |
| 製品タイプ | SIMATIC S7-300 CPU 314C-2 PN/DP コンパクト CPU |
| ワークメモリ | 192 KB |
| デジタル入力 | 24 |
| デジタル出力 | 16 |
| アナログ入力 | 4 |
| アナログ出力 | 2 |
| 追加入力 | 1 Pt100 |
| 高速カウンタ | 4 × 60 kHz |
| 第 1 インターフェイス | MPI/DP, 12 Mbit/s |
| 第 2 インターフェイス | イーサネット PROFINET, 2 ポート スイッチ |
| 電源 | 統合 24 V DC |
| フロント コネクタ | 2 × 40 ピン |
| メモリ カード | Micro Memory Card が必要 |
この CPU は、コンパクトな機械オートメーション、OEM コントロール パネル、ハンドリング システム、包装機器、およびコントローラが中央ロジックと実質的なオンボード I/O ミックスを組み合わせる必要があるその他の S7-300 インストールに適しています。
内蔵アナログ チャネル、Pt100 機能、および高速カウンタは、広範なモジュール セットにすぐに拡張することなく、直接信号処理と高速カウンタを必要とする機械で特に役立ちます。
統合 2 ポート スイッチを備えた PROFINET インターフェイスは、確立された S7-300 アーキテクチャ内で最新のネットワーク統合もサポートします。
確認すべき主な点は、CPU 314C-2 PN/DP の指定、192 KB のワークメモリ、正確なオンボード I/O ミックス、PROFINET + MPI/DP インターフェイス構造、および 2 × 40 ピン フロント コネクタ および Micro Memory Card の要件です。
これらの特性により、ユニットが元の S7-300 構成と一致するかどうかが決まります。
Q1: 6ES7314-6EH04-0AB0 はどのような種類の CPU ですか？
これは SIMATIC S7-300 CPU 314C-2 PN/DP コンパクト CPU です。シーメンスはこれを、統合されたデジタルおよびアナログ I/O、オンボード高速カウンタ、MPI/DP 通信、および PROFINET ネットワーキングを備えたコンパクト プロセッサとして分類しています。
これは、ローカル信号のない中央 CPU だけでなく、実質的なオンボード プロセス接続を備えたコントローラであることを意味します。
Q2: この CPU は、標準の非コンパクト S7-300 CPU とどう違いますか？
このモデルには、標準の中央 CPU では同じ形式で提供されないことが多い実質的なオンボード ハードウェアが含まれています。
シーメンスは、CPU 自体に 24 DI、16 DO、4 AI、2 AO、1 Pt100、および 4 つの高速カウンタ を記載しています。
これは機械設計において重要です。なぜなら、コントローラは、すべての機能に対して個別のモジュールを追加することなく、信号およびカウンタのワークロードの大部分をカバーできるからです。
Q3: 2 ポート スイッチを備えた PROFINET インターフェイスの重要性は何ですか？
コンパクトな S7-300 形式を維持しながら、CPU がイーサネットベースのオートメーション ネットワークに直接参加できるようになります。
内蔵の 2 ポート スイッチ は、公開されているハードウェア構造の一部であり、機械ネットワークがすでにこの CPU とその統合 PROFINET 接続を中心に設計されている場合に役立ちます。
同じ通信レイアウトを維持することは、交換作業において重要です。
Q4: Micro Memory Card の要件が重要なのはなぜですか？
シーメンスは、この CPU には Micro Memory Card が必要 であると明示的に述べています。この要件は、インストールされているハードウェア構成の一部であり、起動または交換前に確認する必要があります。
これはオプションのアクセサリの詳細ではなく、コアの互換性ポイントです。
Q5: 注文前に何をチェックすべきですか？
インストールされている部品番号を確認し、機械が CPU 314C-2 PN/DP を必要としていることを確認し、オンボード I/O 要件をチェックし、既存のシステムが同じ MPI/DP、PROFINET、フロント コネクタ、および Micro Memory Card 構造に依存していることを確認してください。
これらの項目により、交換品が元のコントローラ役割と一致するかどうかが決まります。
