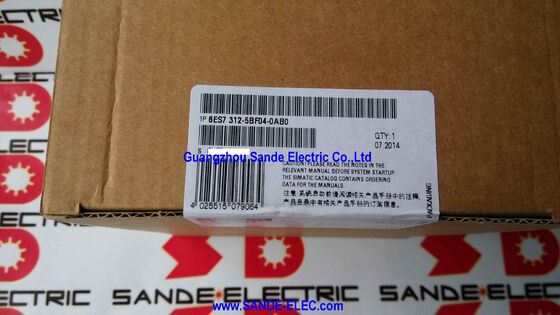

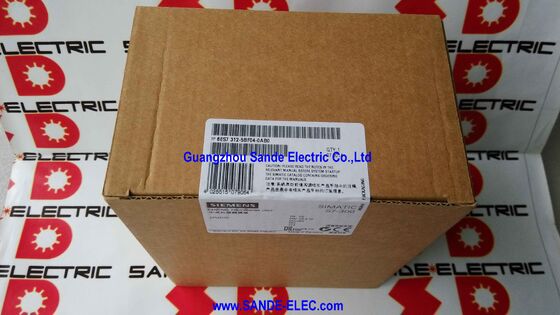

MPI 6ES7312-5BF04-0AB0 6ES7 312-5BF04-0AB0 6ES7312-5BFO4-OABO を搭載したコンパクトCPU

シメンス 6ES7312-5BF04-0AB0 ◎ SIMATIC S7-300 CPU 312C 10 DI / 6 DQ 2 高速カウンター 10kHz 64KB 作業メモリ 24VDC 80×125×130mm

概要

についてシメンス 6ES7312-5BF04-0AB0SIMATIC S7-300 CPU 312Cは,SiemensのコンパクトなPLCソリューションで,PLCプロセッサ,統合デジタルI/O,高速カウンター入力,および電源入力を単一の80mm幅モジュールにパッケージしています.

パネルスペースが限られ,I/O数は控えめであるコスト効率の良い制御パネルを製造する機械設計者にとって,312Cはシステムアーキテクチャの計算を変えます.CPU モジュールと別々のデジタル入力モジュールと別々のデジタル出力モジュール3つのモジュールは"つに縮小します

配線作業が減り 配線スペースも減り システムコストも下がります

CPU 312Cの"C"は鍵である.これはCompactを意味する.このシリーズは,組み込みI/Oがない標準 (統合されていない) S7-300CPUと区別される.CシリーズのS7-300のCPUはすべて同じアプローチに従います:アプリケーションスケールに合わせたプロセッサ能力で,追加のモジュールを必要とせずに最も一般的な直接接続を処理するのに十分なI/Oを統合しています.

センサー,プッシュボタン,制限スイッチ,デジタルアクチュエータは全てCPUモジュールに直接接続されているが,MPIインターフェースと追加の信号モジュールで拡張する機能は,より複雑なものを処理する..

2つの高速カウンター入力は,通常のデジタル入力が対応できないアプリケーションに312Cの実用的な範囲を拡張します.

エンコーダーからのパルス出力,近接スイッチ,数えるマシンサイクル流量メーターはパルス列を生成します. どれもCPUの通常の100ms入力フィルターとスキャンサイクルが正確に捕捉できないほど速く切り替える信号を生成します..

312CのHSC入力は,スキャンサイクルから独立して10kHzまで動作し,PLCのプログラム実行時間に関係なくパルス数を正確に数えます.

基本規格

マイクロメモリーカード 交渉不可のプログラム保存

CPU 312Cは,プログラムストレージのためにマイクロメモリーカード (MMC) を必要とし,この要件はオプションではありません.プログラム保持のための統合EPROMまたはバッテリーサポートRAMを持っていた古いS7-300CPUとは異なり,CPU 312Cおよびすべての後世代のS7-300CPUは,CPUのフロントパネルにスロットされた小さなFlashベースのカードであるMicro Memory Cardにプログラムを格納します.

MMCは2つの機能を果たす.バッテリーバックアップを必要とせずにユーザプログラム (STEP 7 OB/FC/FB/DB構造) を持続的に保存し,CPUのファームウェア (オペレーティングシステム) を搭載する.

有効なプログラムを持つMMCを含むCPU312Cに電力を供給すると,CPUはMMCからプログラムを作業メモリにコピーし,実行を開始します.初期プログラムダウンロード後,プログラミングデバイスからの読み込みは必要ありません..

運用上の影響は大きい

完全なプログラムを持つMMCは,実行中のCPUから同一の代替CPUに移動することができ,代替CPUは追加のプログラミングステップなしでプログラムを引き継ぐ.同じ機械を多く出荷する機械メーカーのためにこれは,1つのMMCコピーは全機種をバックアップするということです. フィールドでCPUが故障した場合,バックアップMMCから分以内にバックアップをプレロードします.

MMCはCPU 312Cに含まれていないため,別々に注文する必要があります.一般的な容量は64KB,128KB,512KB,2MB,および4MBです.大きいカードでは レシピなどの追加データを保存できます歴史的動向と文書化

高速カウンター 普通のスキャンサイクルを超えて

CPU 312Cの2つの統合された高速カウンター入力は,PLCスキャンサイクルに同期しないように動作する専用ハードウェアカウンタを使用する.このハードウェアカウントは,CPUのプログラム実行がどの程度忙しいかにかかわらず,インパルスが逃れられないことを保証します.バッチ数と流量測定

10kHzの最大周波数で HSC入力では 100マイクロ秒ごとに届くパルス数を数えることができます

これは,例えば,10個のコードを生成するエンコーダーに対応します60 RPM で動いている軸に回転毎に000パルス ゆっくり動くコンベヤー上の計測車や位置エンコーダの合理的な仕様.

より高速なシャフトやより高解像度のエンコーダーでは,10kHzの制限が制約となり,より速いカウンタ (FM 350のような機能モジュールで利用可能) が必要となる.

計数器は,STEP 7で設定できるいくつかのモードで動作できます. シンプルアップカウント (イベントからのパルスを蓄積します),アップダウンカウント (第2の入力によって方向制御されます).周波数測定 (定義されたゲート時間におけるパルス数を数えて周波数を報告する)各モードは異なる測定アプリケーションに対応します.

MPI インターフェース プログラミングとネットワーク

CPU 312CのMPI (Multi-Point Interface) は,費用対効果の高い,しかし能力のある通信インターフェースで,CPUの基本的なネットワークニーズに対応します.

プログラミングアクセス:STEP 7 プログラミング端末は,プログラムダウンロード,アップロード,オンラインモニタリング,診断のためにPCアダプタ (USBまたはRS232) を介してCPUのMPIポートに接続します.MPI ポートの最も基本的で普遍的に必要な使用です.

HMI接続:Siemens OP (オペレータパネル) とTP (タッチパネル) のHMIデバイスは,MPI経由でCPU 312Cに接続し,プロセスのデータを表示し,オペレータの入力を受け入れます.MPI接続は,単一のHMIからCPU接続のためのPROFIBUSよりもシンプルで低コストです..

PLC対PLC通信多数のS7-300またはS7-400PLCはMPIネットワークを共有し,S7通信 (PUT/GETサービス) を通してデータを交換することができる.

PROFIBUSの高速化やノード数を増やす必要がない小規模ネットワークでは,PROFIBUSの代替手段です.

MPIインターフェイスは,PROFIBUS DPマスターまたはスレーブ操作をサポートしていない.PROFIBUS接続のために,CPU 312Cには追加のCP 342-5通信プロセッサモジュールが必要である.

これは,システムを指定する際に意味のある区別である:より高いレベルのコントローラへの PROFIBUS DP スレーブ接続が必要な場合は,CPU 312CのMPI専用インターフェースを補完する必要があります.

よくある質問

Q1: CPU 312C には 10 つのデジタル入力と 6 つのデジタル出力があります.より多くの I/O が追加され,どのようにできますか?

はい.統合されたI/Oは,S7-300信号モジュール (SMシリーズ) をCPUと同じマウントレールに設置することによって補完されます.

標準 S7-300 デジタル・アナログ・信号モジュール SM 321 デジタル入力,SM 322 デジタル出力,SM 323 DI/DQ 組み合わせSM 331/332 アナログ I/O S7-300 バックプレーンバスを通じて CPU に接続CPU 312C はIM 365 インターフェース モジュールペアを介して,追加のマウントレールスペースが必要な場合,1 つの拡張ラックをサポートします.

システムの総I/O容量は,利用可能なモジュールスロット数とCPUのI/Oアドレス範囲によって制限される.

Q2:CPU 312Cと (非コンパクト) CPU 312の違いは何ですか? どちらを選択すべきですか?

CPU 312 (非コンパクト) は統合されたI/Oがない.それは純粋なCPUモジュールで,MPIインターフェースとバックプレンの信号モジュールとの接続のみを提供します.その利点は柔軟性です:各スロットは,必要なモジュールタイプに自由に割り当てられます.固定I/Oなし

CPU 312Cには10 DIと6 DQと常に存在する2つのHSCが含まれています.

機械が正確にまたはほぼ 10 DI と 6 DQ プラス高速カウンタを必要とする場合,312C は追加のモジュールを必要とせずにそれらを提供します.

機械が主にアナログ型I/Oまたは非常に異なるDI/DQ比を必要とする場合,312Cの固定型I/Oは柔軟性が少なくなります.自由に選択された信号モジュールを持つ非コンパクトCPUは,よりよい構成かもしれません..

Q3:CPU 312Cのデジタル出力は 24VDCコイルコンタクタと電磁弁を直接動かすことができるか?

CPU 312Cの統合デジタル出力は24VDCトランジスタタイプで,24VDC負荷に対応する.各出力は,標準24VDCリレーコイル (典型的には50~200mA) と24VDC電磁弁パイロット (100~300mA) を直接動かすために必要な電流を供給することができる.負荷電流が指定された電流範囲内にある場合

大量の負荷 (24Vコイル,大型の電磁電極を搭載したメインモーターコンタクタ) や交流負荷 (230VACで動作するコイル) に対して,中置リレーを使用しなければならない.

設計段階では,CPUの各チャネル出力電流とモジュール全体の電流を接続された負荷に対して検証する.

Q4:CPU 312Cは PROFIBUS DP をサポートしていますか?もしそうなら,どのような役割ですか?

CPU 312C の MPI インターフェイスは PROFIBUS DP をサポートしていない. PROFIBUS DP 接続が要求されている場合,CPU がリモート I/O を制御する DP マスターとして動作するために,またはCPUがより高いレベルのコントローラに接続されたDPスレーブとして動作する,または光ファイバープロフィバス (CP 342-5 FO) は,CPUの横に設置レールに設置する必要があります.

PROFIBUS接続が必須である新しい設計では,統合された PROFIBUS DP インターフェース (CPU 314C-2 DP など) を備えたCPUが,追加のCP モジュールを必要としない.

Q5: CPU 312C から現在のシメンス プラットフォームへの推奨移行経路は何ですか?

シーメンスでは,コンパクトCPU変種を含むS7-300の後継プラットフォームとしてSIMATIC S7-1500シリーズを推奨している.CPU 1511C-1 PN または CPU 1512C-1 PN (S7-1500 コンパクトシリーズ) は,性能が著しく向上した同等の統合I/O機能を提供します.拡張作業メモリとTIAポータルエンジニアリング

The migration requires rewriting the STEP 7 program in TIA Portal — no automated direct conversion exists — but Siemens provides migration support tools in TIA Portal that can assist in restructuring and adapting legacy programs.

S7-300 に従来の互換性上の理由から残さなければならない機械については,シメンス製のスペアパーツのサポートは,製品の段階的な廃止日から10年間継続します.
