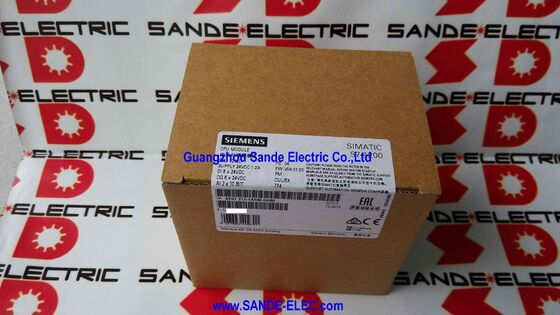

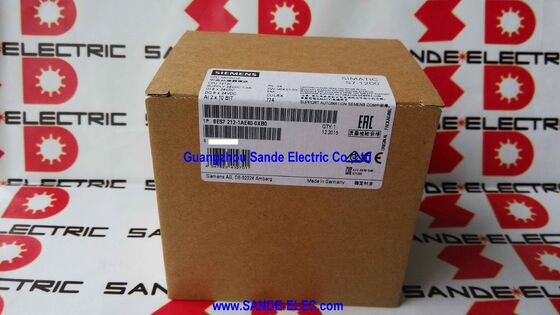

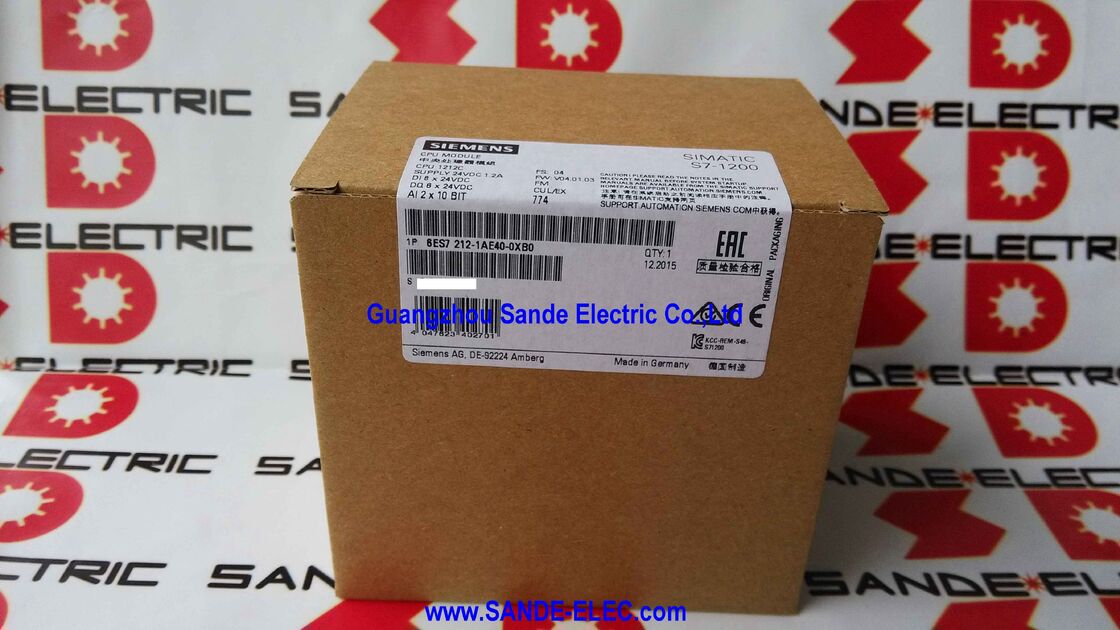

シーメンス 6ES7212-1AE40-0XB0 | SIMATIC S7-1200 CPU 1212C DC/DC/DC — 8 DI / 6 DO / 2 AI / 100KB / PROFINET / FW V4.7 / TIA ポータル V20+

Integrated I/O Plus PROFINET — 箱から出してすぐに実行可能

CPU 1212C は、Siemens の S7-1200 ファミリのミッドエントリーのコンパクト コントローラです。 DC/DC/DC 指定は、完全な電気プロファイルを定義します。つまり、24V DC 電源、24V DC デジタル入力、24V DC トランジスタ デジタル出力 - 最新の 24V コントロール パネルの標準構成です。 8 つのデジタル入力、6 つのトランジスタ出力、および 2 つの 0 ～ 10 V アナログ入力が CPU ハウジングに統合されています。小規模から中規模のアプリケーションには個別の信号モジュールは必要ありません。

トランジスタ DO は重要です。リレー出力とは異なり、トランジスタ出力は接点バウンスなしで DC 負荷を切り替え、大幅に高いサイクル レートで動作し、機械的摩耗の制限がありません。近接センサーのリセット、高速動作ソレノイド バルブ、またはソリッドステート リレーを駆動する出力には、トランジスタ出力が適切な選択です。リレー出力のバリエーション (DC/DC/RLY) は、ガルバニック絶縁または AC 負荷スイッチングを必要とするアプリケーション向けに存在します。

統合された PROFINET ポート (1 × RJ45) により、CPU 1212C は、別個の通信プロセッサを必要とせずに、イーサネット経由で ET 200 分散 I/O ステーション、PROFINET 対応ドライブおよびデバイス、および HMI パネルに接続できます。プログラミング、HMI 通信、およびフィールドデバイス通信はすべて同じイーサネット接続を共有します。

主な仕様

アプリケーションシナリオ

コンパクトなマシン制御:制御ロジック全体が 1 つの CPU ハウジング内に収まり、センサー入力とアクチュエーター出力が CPU のオンボード端子に直接接続されている包装機器、充填機、小型コンベア システム。

アナログ入力によるプロセス監視:2 つの 0 ～ 10 V アナログ入力は、圧力、流量、またはレベルトランスミッタを直接読み取ります。これは、アナログ信号モジュールを追加せずに、単純な単一変数プロセス監視には十分です。

パネル交換とライフサイクルサポート:FW V4.7 を搭載した CPU 1212C は TIA Portal V20+ と互換性があり、新しい設計と以前の S7-200 またはコンパクトな S7-300 インストールからのアップグレードの両方に対応する現世代のプラットフォームです。

小型 HVAC およびビルディングオートメーション:PROFINET に接続されたドライブによるファン速度制御、アナログ入力によるダンパー位置監視、デジタル I/O によるシーケンス制御のすべてが 1 つのコンパクトな DIN レールユニットから行われます。

よくある質問

Q1: DC/DC/DC バージョンと DC/DC/RLY バージョンの違いは何ですか?

DC/DC/DC は、24V DC 負荷をスイッチングするトランジスタ (ソリッドステート) デジタル出力を提供します。 DC/DC/RLY は、AC 負荷と DC 負荷の両方を切り替えるリレー接点出力を提供します。機械的磨耗のない高速スイッチング DC 負荷には DC/DC/DC を選択してください。出力が AC 負荷を切り替える必要がある場合、または PLC 電源から負荷を絶縁する必要がある場合は、DC/DC/RLY を選択します。

Q2: CPU 1212C に I/O モジュールを追加できますか?

はい。信号ボード (SB) は CPU 前面に直接接続され、DI、DO、AI、または AO の 1 チャンネルを追加します。信号モジュール (SM) は、CPU の右側の拡張バスに接続します。 CPU 1212C は、2 つの SM 拡張モジュールと 1 つの SB をサポートします。 SM が 2 つを超える場合は、CPU 1214C または 1215C が必要です。

Q3: S7-300 CPU と同様にマイクロ メモリ カードが必要ですか?

いいえ。CPU 1212C にはフラッシュ メモリが内蔵されており、プログラムの保存に外部メモリ カードは必要ありません。オプションの SIMATIC メモリ カードは、プロジェクトのバックアップ、ファームウェアのアップデート、CPU 間のプログラム転送に使用できますが、通常の操作には必要ありません。

Q4: どのようなエンジニアリング ソフトウェアが必要ですか?

V20 以降の STEP 7 Basic または STEP 7 Professional パッケージを備えた TIA ポータル。古い STEP 7 Classic (S7-300/400 時代のソフトウェア) は、S7-1200 CPU をサポートしていません。

Q5: 6ES7212-1AE40-0XB0 はどこで供給されていますか?

アクティブなシーメンス製品として、シーメンス インダストリー モール、シーメンスの認定代理店、および広範な S7-1200 サプライ チェーンを通じて。 CPU 1212C は、Siemens で最も広く在庫されている S7-1200 モデルの 1 つです。
