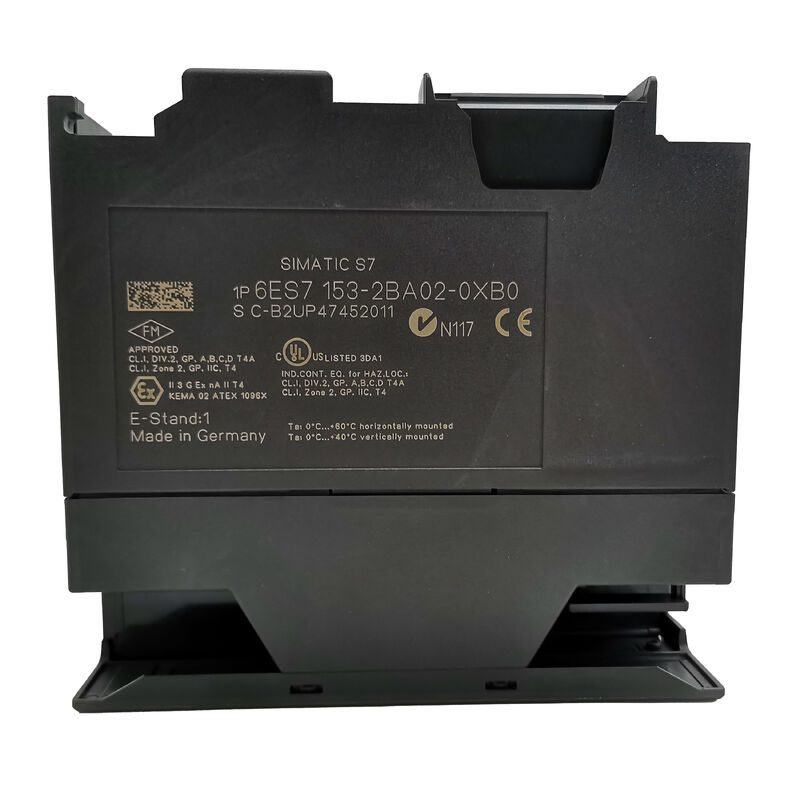

6ES7153-2BA02-0XB0 | SIMATIC ET 200M IM 153-2 DP 高機能 — 12 モジュール / 冗長性 / アイソクロナスタイムスタンプ / HART 拡張 / DP/PA リンク / 24VDC

フル機能の ET 200M インターフェイス モジュール — HF と他の IM 153-2 バリアントの違い

ET 200M ファミリ内にはいくつかの IM 153-2 バリアントが存在し、それらは類似した名前が示す以上にシステム設計に影響を与える点で異なります。 6ES7153-2BA02-0XB0 は、IM 153-2 機能階層の最上位を占めます。

12 モジュールのステーション容量が最初の実用的な利点です。標準の 8 モジュール ステーションは、ほとんどの構成を処理します。 12 モジュールのステーションは、高密度のアナログ I/O、デジタル、アナログ、および機能モジュールの組み合わせ、または 8 モジュールの制限により論理 I/O グループを 2 つの別々のステーションに分割する必要がある計装の多いノードを備えた設備に対応します。

DP/PA リンクと Y-Link の互換性が 2 番目の重要な差別化要因です。 2AA02 バリアントは DP/PA リンク アーキテクチャでは使用できません。DP/PA リンクまたは Y-Link 内のインターフェイス モジュールとして機能できるのは 2BA シリーズのみです。 DP/PA リンクを介して PROFIBUS PA フィールド デバイス (PA 通信を備えた圧力および流量トランスミッタ) を統合するプロセス オートメーション システムの場合、2BA02 が正しい仕様です。

主な仕様

アイソクロナス タイムスタンプ — スロットあたり 32 個の信号

2BA02 は、12 モジュール ステーション全体で最大 128 個のデジタル入力信号のアイソクロナス タイムスタンプをサポートし、個々のスロットあたり最大 32 個の信号をサポートします。アイソクロナス モードは、モジュールのデータ キャプチャを PROFIBUS DP バス サイクルに同期させます。イベントには、フリーランニング ローカル タイマーではなく、バス クロックを基準にしてタイムスタンプが付けられます。これにより、独立したモジュールレベルのクロックドリフトではなく、コントローラーのプログラムサイクルと一致する時間基準が提供されます。

プロセスプラントでのイベントシーケンスの記録（インシデント後の機器アラーム、バルブ状態の変化、またはインターロックトリップの正確な順序を再構築）の場合、アイソクロナスタイムスタンプにより、非同期の 10ms スタンプでは不可能な法医学的精度が得られます。発電所保護システム、製油所安全インターロック、バッチ プロセス イベント ログなどのアプリケーションは、この機能に依存しています。

拡張 H​​ART およびスレーブ イニシアチブ

拡張 H​​ART 二次変数:標準の HART 送信には、一次変数と限定されたプロセス データが含まれます。 2BA02 は、HART データ スループットを拡張して、二次変数、つまり配線を追加することなく、多変数トランスミッタからの追加測定 (単一機器からの圧力、温度、流量) を含めることができます。これらの追加の値は、コントローラ プログラムに対するステーションのプロセス データで利用できます。

Drive ES および Switch ES のスレーブ イニシアチブ:このモジュールは、非周期 PROFIBUS DPV1 通信を独立して開始でき、DP マスターがトランザクションを開始するのを待たずに、ドライブ ES (ドライブ パラメータ アクセス) およびスイッチ ES (インテリジェント スイッチギア) にリクエストを送信します。これにより、ドライブ パラメータ管理アプリケーションにおけるパラメータの読み取り/書き込みサイクルの待ち時間が短縮されます。

アプリケーションシナリオ

プロセスオートメーションにおける DP/PA リンクステーション:PROFIBUS PA 上のプロセス計装は、DP/PA リンクを介して S7 コントローラに接続します。 2BA02 は、DP/PA リンクの ET 200M I/O セクションのインターフェイス モジュールとして機能します。この構成は 2AA02 ではサポートできません。

高密度の計測ノード:中央計装マーシャリング キャビネットにある 12 個のアナログ モジュール (圧力、温度、流量、レベル入力) はすべて 1 つの ET 200M ステーション内にあります。等時性タイムスタンプは、アップセット イベント中のプロセス変数の変化のシーケンスを記録します。

HART 機器によるドライブ監視:スレーブ イニシアティブ経由の VFD ドライブ ステータス + 拡張二次変数経由の多変数 HART トランスミッター データ — どちらも追加のハードウェアなしで 1 台の 2BA02 ステーションから利用できます。

よくある質問

Q1: 2BA02 と 2BA82 (6ES7153-2BA82-0XB0) の機能の違いは何ですか?

どちらも、12 モジュール、冗長性、アイソクロナス タイムスタンプ、および DP/PA リンクをサポートする IM 153-2 HF バリアントです。 2BA82 は、電気的特性 (650mA 対 600mA の定格電流) がわずかに更新され、ファームウェアが改訂された新しいハードウェア リビジョンです。 2BA02 を使用してインストールされているシステムの場合、2BA02 を直接交換すると、同一のファームウェア互換性が維持されます。 2BA82 と後継の 2BA10 は、同じ機能を提供します。

Q2: 2AA02 は互換性がないのに、2BA02 は DP/PA リンクと互換性があるのはなぜですか?

DP/PA リンクでは、DPV1 非周期サービス、拡張診断、および DP/PA リンク動作用に定義された特定の PROFIBUS DP スレーブ プロファイルをサポートするインターフェース モジュールが必要です。 2BA シリーズは、これらの拡張 DPV1 機能を実装します。 2AA シリーズには、DP/PA リンク インターフェイス機能に必要なスレーブ側 DPV1 プロファイル拡張機能は含まれていません。これはファームウェアとハ​​ードウェア アーキテクチャの違いであり、構成設定ではありません。

Q3: 12 スロットに FM モジュールと CP モジュールを取り付けることはできますか? それとも信号モジュールのみを取り付けることができますか?

ET 200M 用にリリースされた S7-300 信号モジュール (SM)、機能モジュール (FM)、および通信プロセッサ (CP) を任意に組み合わせて、12 個のスロットを埋めることができます。 FM 350-1/2 カウンタ、FM 352 カム コントローラ、PROFIBUS または AS-Interface 用の CP モジュールは、中央の S7-300 ラックと同様に 2BA02 ステーションで動作します。 SM + FM + CP の合計数は 12 を超えてはなりません。

Q4: PROFIBUS ステーションアドレス 801Eh は何を示していますか?

801Eh は、こ​​のモジュールの GSD ファイル内でエンコードされた VendorID (製造元およびデバイス ファミリの識別子) です。これは PROFIBUS DP ネットワーク構成ツールに表示され、DP マスターがステーション テーブルを構築するときにモジュール ID を確認します。実際の PROFIBUS バス アドレス (1 ～ 125) は、モジュール前面の DIL スイッチを介して独立して設定されます。

Q5: S7 プロジェクトの 2BA02 ステーションを構成するプログラミング ツールは何ですか?

STEP 7 HW Config (クラシック) または TIA ポータルのハードウェア構成は、ET 200M ステーションを処理します。つまり、PROFIBUS アドレスの割り当て、どのモジュールがどのスロットを占有するかを構成し、タイムスタンプと HART パラメータを有効にします。モジュールがハードウェア カタログに表示される前に、2BA02 の GSD ファイルをプログラミング環境にインストールする必要があります。 GSD ファイルは、製品ドキュメント リポジトリから入手できます。
