| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |

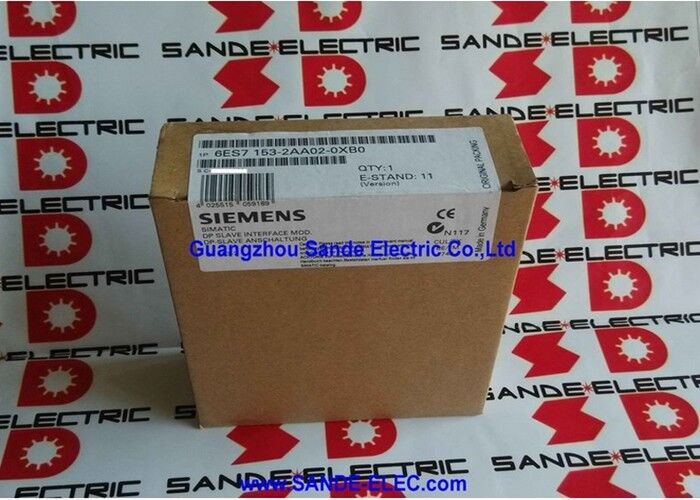

| モデル番号 | 6ES7153-2AA02-0XB0 |
についてシメンス 6ES7153-2AA02-0XB0IM 153-2は,すべてのET 200M分散型I/Oステーションを定義するインターフェースモジュールです.
ET 200Mラックは接続する場所のない I/O モジュールの集合に過ぎません これによってラックは完全に機能する PROFIBUS DP スレーブになります設定されたデータレートで PROFIBUS ケーブル長度制限までの距離を中心のS7コントローラと積極的に交換する.
The ET 200M system was designed for situations where a centrally controlled machine or process has I/O points scattered across a wide physical area — too far apart to wire economically to a central rack集団で集まれば 共同の環境で 利益を得られるほど 近くです
ET 200Mステーションは I/O ポイントの物理的なクラスタを処理します 近くにあるセンサーとアクチュエータに接続し S7-300対応の信号モジュールを介して信号を処理しますそして,単一のPROFIBUS DPケーブルを介してコントローラと結果のプロセスデータを交換.
IM 153-2は,この交換を管理するモジュールで,DPマスターの投票サイクルとデータ転送を同期する PROFIBUS DP スレーブプロトコルを設定します.制御器にラック内の各モジュールの状態を伝える診断レポートの処理.
6ES7153-2AA02-0XB0型は,ET 200M駅あたり最大8つの信号モジュールをサポートする.
デジタル入力,デジタル出力,アナログ入力,2つ目のステーションを必要とせず,完全なI/Oクラスタをカバーするアナログ出力モジュール.
128バイトの入力/128バイトの出力に対応するボリュームは,典型的なモジュール幅で8モジュール構成で自然にスケールされます.
| パラメータ | 価値 |
|---|---|
| ステーションごとに最大 モジュール | 8 |
| PROFIBUS DP 料金 | 12 Mbit/s (RS-485) |
| オートバードレート検出 | そうだ |
| 供給電圧 | 24V DC (20.4~28.8V) |
| 電流消費量 (最大) | 550 mA |
| メインバッファー | 5ms |
| I/O アドレス | 128バイト入 / 128バイト出 |
| 冗長性 | サポート |
| タイムスタンプ | 10msの精度,最大128の入力 |
| PROFIBUS サービス | SYNC,FREEZE,直接交換する |
| 寸法 (W×H×D) | 40×125×117mm |
| 体重 | 360g |
| 動作温度 | 0〜+60°C |
| 保護 | IP20 |
IM 153-2のシンプルなインターフェースモジュールと区別する機能の1つは冗長性サポートです.
冗長なET 200M構成では,同じET 200Mラックに2つのIM 153-2モジュールが設置され,1つのモジュールはアクティブで,1つのモジュールはスタンバイです.
両者は同じ PROFIBUS DPケーブル (または冗長バス構成の2つの別々の DPケーブル) に接続するが,特定の時点で周期的なデータ交換を処理するのはアクティブモジュールだけである.
アクティブ IM 153-2 が故障した場合 内部ハードウェアの故障,電源の切断によりPROFIBUS通信の喪失 待機モジュールは,アクティブモジュールの状態の継続的な監視を通じて障害を検出し,アクティブモードに切り替えます.
この切り替えは,プロセスデータの損失なく,DP船長の監視タイマーによって定義された許容範囲内で行われます.
ラック内のI/Oモジュールは移行期間中も動作を続けます.新しいアクティブIM153-2はすぐにPROFIBUS DPマスターとの周期的なデータ交換を再開します.
I/O ステーションの故障が装置の停止を意味するプロセスプラントおよび重要な機械では,ダブル IM 153-2 コンフィギュレーションは,システム設計仕様の標準要件である.
2つのIM 153-2モジュールのコストは,I/Oインフラストラクチャの1つの障害点による計画外の生産停止のコストと比較して小さい.
IM 153-2のタイムスタンプ機能は,デジタル入力状態の変化の正確な時間を記録します.
これは通常の周期的なプロセスデータ交換とは異なります.モジュールは,タイムスタンプされたイベントを保存する内部イベントバッファ (15つのバッファー,それぞれ最大20のメッセージ) を維持します.DP マスターが周期的に読み取れる. 時間参照は,SIMATICコントローラの時計に同期されたRFC 1119インターネット時間形式を使用します.
タイムスタンプは 複数のエンジニアリング目的があります
プロセス障害の後,どのインプットが最初に変更されたかを決定する. or reconstructing the sequence of events leading to a machine stop — millisecond-resolution timestamps provide the factual basis that raw cyclic scan data (which only tells you the state at the end of each scan) cannot.
プロセス障害分析 エネルギーモニタリングイベントログセット開始/停止時間の記録は,時間スタンプ機能が制御プログラムだけで生成できないデータを記録する他のアプリケーションです..
ET 200M ステーション全体で最大 128 つのデジタル入力が同時にスタンプされ, 1000ms 報告サイクルで上昇および減少するエッジイベントが送信されます.
この機能は6ES7153-2AA02-0XB0の標準8モジュール構成で利用できます.
基本のマスター・スレーブサイクルI/Oのほか,IM 153-2は,追加の同期と通信機能を提供する3つのPROFIBUS DP拡張サービスをサポートしています.
SYNCET 200M ステーション内のすべての出力モジュールを,個々の出力データがバスで到着した時刻に関係なく DP マスターからの SYNC コマンドで同時に出力を更新するように強制する.
これは,複数の出力チャネルが正確に同じ瞬間に切り替えなければならない機械アプリケーションで使用されます. 調整された順序で複数の軸またはバルブグループの同時アクティベーション.
凍結するET 200M ステーションのすべての入力モジュールをロックし,マスターからのFREEZEコマンドで同時に入力状態を記録します.
マスターが凍結したデータを読み,ロックを解除するまでロック状態は保持されます.
複数の入力チャネルの状態を定義された瞬間に測定するために,複数の軸の位置センサー特定のイベントの生産ラインの状態 標準的な周期表示が保証できない時間同期をFREEZEが提供します.
直接データ交換 (スレーブ対スレーブ)ET 200M のスレーブがデータを送信せずに,他の DP のスレーブのアドレス空間に直接入力データを公開できるようにします.これは,マスターのプログラムサイクルを回避する最小の遅延でセンサーからアクチュエータへのデータ経路を可能にします迅速に対応する機械のインターロックと安全性の重要な局所制御ループに役立ちます.
Q1: モジュールは最大8つのS7-300モジュールをサポートします.信号モジュールに加えて機能モジュール (FM) と通信プロセッサ (CP) を使用できますか?
ET200Mステーションの8つのモジュールスロットは S7-300信号モジュール (SM),機能モジュール (FM),ET 200Mで使用するためにリリースされる通信プロセッサ (CP).
FM 350-1/350-2 (高速カウント) と FM 352 (カムコントローラー) などの機能モジュールは,中央S7-300ラックと同じパラメータ化でET 200Mで動作する.
合計モジュール数は,IM 153-2 (6ES7153-2AA02-0XB0) 駅1台あたり8個を超えてはならない.
Q2: IM 153-2 の PROFIBUS アドレス 範囲 は 何 です か.その 設定 は どう です か.
PROFIBUS アドレスは,IM 153-2 モジュールの正面に 2 行の DIL スイッチブロックを介して設定され,アドレスはバイナリでコードされます.
有効アドレスは 1 から 125 まで (0 と 126 のアドレスは予約され,127 は診断放送用)
このアドレスは,電源を入れるとすぐに有効になります.スイッチを変更した後,電源をサイクルする必要はありません.
モジュールに設定されたアドレスは,S7マスターのハードウェア構成 (STEP 7 HW Config または TIA Portal に相当する) でこの DP スレーブに割り当てられたアドレスと一致する必要があります.
Q3: 6ES7153-2AA02-0XB0は,I/Oモジュールの取り外し,電源で挿入 (ホットスワップ) をサポートしていますか?
IM 153-2 は,ET 200Mラック内の信号モジュールの電源の下でのモジュール交換をサポートし,この機能のために使用された特定の信号モジュールは解放されている場合.
動作中に信号モジュールが取り外された場合,IM 153-2は DP マスターにスロットが空いていると報告します.そしてDPマスターのプログラムは,その設定された診断反応に従って,欠けているモジュールを処理します.
代替モジュールを挿入すると,IM 153-2 はそれを認識し,そのスロットに関するデータ交換を再開します.S7-300 モジュールのすべてではホットスワップがサポートされません. 稼働中の装置でこの機能に頼る前に,各特定のタイプのモジュールのドキュメントをチェックする必要があります..
Q4: モジュールは,ATEX分類 Cl.I Div.2 / II 3G EEx nA II T4 をサポートしていると記載されています.これは潜在的に爆発性の高い大気の中で使用するために何を意味しますか?
ATEX 承認は, 6ES7153-2AA02-0XB0 が危険地帯2 (ガス大気) および I 級2区 (北米同等) に設置できることを意味します.2級は,燃える気体が通常存在していないが,異常な条件下で発生する場合に適用される..
EEx nA分類は,モジュールは正常な動作では火花を起こすことがなく,危険な大気を燃やす可能性のある火花接触は含まれないことを示します.
この承認により,ET 200Mステーションは,浄化または圧縮室を必要とせず,危険なプロセス機器に近い場所に設置できます.KEMA証明書に記載されている設置条件に従う.
Q5: IM 153-2 (6ES7153-2AA02-0XB0) は DP/PA Link または Y-Link のインターフェース モジュールとしても使用できますか?
6ES7153-2AA02-0XB0 (IM 153-2AA バリエント) は,直接ET 200M ステーションで使用するために設計されています.IM 153-2BA バリエント (例えば,6ES7153-2BA02-0XB0,6ES7153-2BA10-0XB0) は DP/PA Link および Y-Link アーキテクチャにおけるインターフェースモジュールとして使用するために認証されたモジュールです.信号モジュールは1台あたり最大12個 (このバージョンでは8個) をサポートする.
DP/PA Link または Y-Link 統合用の IM 153-2 を選択する際には,2BA シリーズを指定しなければならない.
