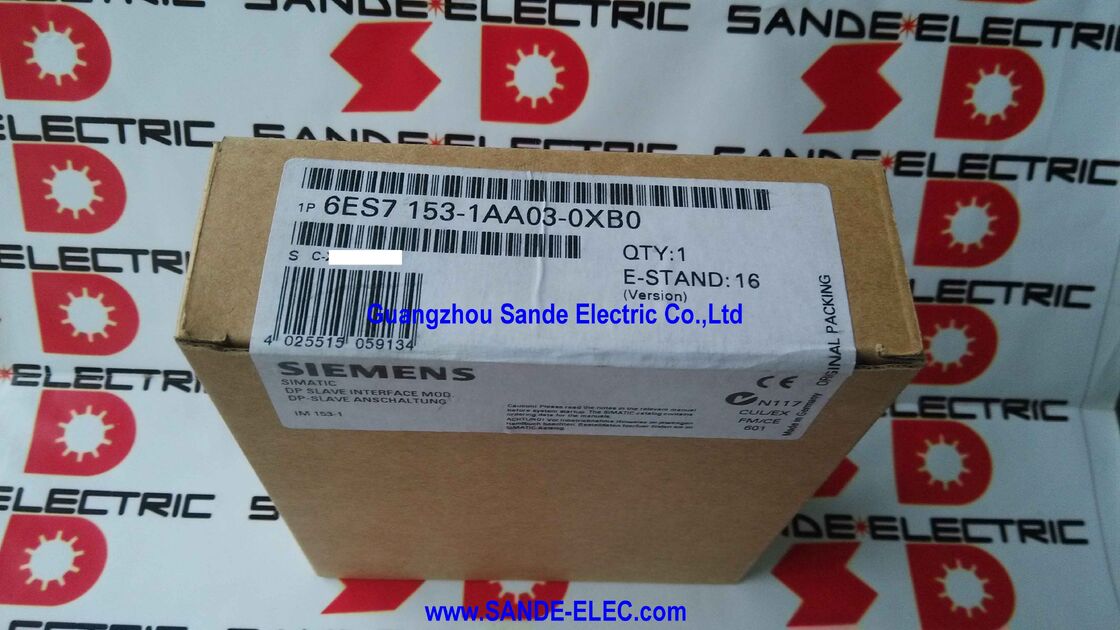

SIMATIC DP、インターフェイス IM 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0 6ES7153-1AA03-0XB0

シエメンス 6ES7153-1AA03-0XB0 ◎ SIMATIC ET 200M IM 153-1 DP ST PROFIBUS DP インターフェイス / マックス 8 S7-300 モジュール / 24VDC / 350mA / 5msブリッジ / 3W

ET 200M と PROFIBUS を接続するインターフェース

IM 153-1 DP ST は,ET 200M の I/O ステーションの頭部にある PROFIBUS DP インターフェース モジュールです.ET 200Mラック内の信号モジュールはネットワーク接続がありません IM 153-1は,PROFIBUS DPマスターにステーションを可視化するものです, 周期的なI/Oデータ交換を管理し,通信データをステーション内部バックプレンのS7-300信号モジュールに配布します.

IM 153-1 DP STは,標準型変種であり,High Feature (IM 153-2 HF) ではない.各駅に最大8つのS7-300信号モジュールをサポートし,標準のPROFIBUS DPサイクリック交換,基本ステーション診断冗長性も同期モードも DP V1 アシークリックサービスもありません装置では,ステーションは,タイミング同期やインテリジェントデバイス管理なしで,信頼性の高い周期的なI/O交換のみを必要とします.IM 153-1 DP STは,HF変種よりも低コストで複雑で必要なものをすべて提供しています.

The 5ms stored energy time ensures the module continues operating through brief supply dips — transient disturbances on the 24V DC cabinet supply that are common near frequency inverters and motor starting equipment短い中断は,別の場合,駅がプロフィバスから降りて,再起動を必要とする場合,データ損失なしで橋渡しされます.

基本規格

応用シナリオ

機械部にある分散型I/Oキャビネット:ET 200Mラックが機械部付近の局所サブパネルに設置され,プロフィバス DP経由でS7-300またはS7-400メインCPUに接続される.IM 153-1 DP STは,メインの PROFIBUSケーブルからの通信を管理します.その部分のセンサーとアクチュエータのフィールドワイヤリングはローカルで接続されます.

既存の PROFIBUS ベースのシステムでの交換:ET 200M ステーションを搭載した PROFIBUS DP 周辺に構築された多くの S7-300,S7-400,PCS 7 システムが生産を続けています.IM 153-1 が故障すると,同じIM 153-1 DP STに置き換えると,設定変更なしにステーションを復元します. PROFIBUSアドレスは,元のアドレスと一致するように回転スイッチで設定されます.信号モジュールのバンクは 動かない

処理産業のフィールドパネル:ET 200MとIM 153-1 DP STは,PROFIBUS DPトランクにアナログ送信機と離散フィールドデバイスが接続されるプロセス産業のフィールドジャンクションボックスで標準です.1つの配送点から合理的なフィールドデバイス数を処理する 1 つのステーションあたり最大8つの信号モジュール.

冗長性のないコスト効率の良い標準型I/O:制御装置の故障切換時のステーション利用が PROFIBUS マスターレベル (S7-400H 双 DP マスター) で管理されている場合,標準の IM 153-1 DP ST ステーションがしばしば十分である.冗長性アーキテクチャはマスターサイドにあります; ステーションは単にアクティブマスターに再接続します.

よくある質問

Q1: IM 153-1 DP STとIM 153-2 HFの違いは何ですか?

IM 153-1 DP STは標準サイクリックPROFIBUS DP交換のみの最大8つのS7-300モジュールをサポートします.冗長性,同期モード,DP V1アサイクリックサービス,タイムスタンプなし.IM 153-2 HF は最大 12 つのモジュールをサポートします, ステーション冗長性 (二重DP冗長接続), 同期モード, DP V1 アサイクリックパラメータ アクセス 標準装置の IM 153-1 DP ST を指定するIM 153-2 HF リダンダンスまたは同期動作を必要とするステーション.

Q2: PROFIBUS ステーションの住所はどう設定されますか?

モジュールの正面にある回転アドレスセレクタを介して.DPマスターのSTEP 7ハードウェア構成でこのスレーブに割り当てられた値にマッチするようにアドレスを設定します.物理セレクターと設定されたアドレスとの間の不一致は,BF (バス欠陥) LEDを起動し,修正されるまで,PROFIBUSバスサイクルからステーションを除外します..

Q3: PROFIBUS 接続が切れた場合 ET 200M の出力はどうなるか?

PROFIBUSの監視機能は 設定されたタイムアウト内に 有効なDP電報が届かないと 終了しますET 200Mステーションが安全な状態に入ります.出力モジュールは通常,STEP 7のハードウェア構成でモジュールのパラメータが設定された方法に応じて,すべての出力を消耗したり,最後の値を保持します.応答は,稼働中に各ステーションごとに設定できます.

Q4: IM 153-1 DP ST で,どの修正から S7-300 シグナル モジュールを使用できますか?

IM 153-1 DP STは,ET 200Mラックに収まる S7-300 SM (信号モジュール),FM (機能モジュール),CP (通信プロセッサ) の全範囲と互換性があります最大8モジュールまで特殊な機能や通信モジュールのシメンス製品ドキュメントとの互換性を確認します.

Q5: 6ES7153-1AA03-0XB0の原産地は?

シメンス ET 200M サービスチャネル,産業自動化用スペアパーツディーラー,およびテストされた余剰サプライヤーを通じてIM 153-1 AA03-0XB0は,広く使用されているET 200Mインターフェースモジュールです.インストールされたモジュールのラベルからAA03-0XB0修正を含む完全な部品番号を確認します.AA02) は機能的に互換性がありますが,AA03はこのシリーズの最新バージョンです..
