PLC プログラマブルロジックコントローラ
>
|
| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6ES7151-1AA05-0AB0 |

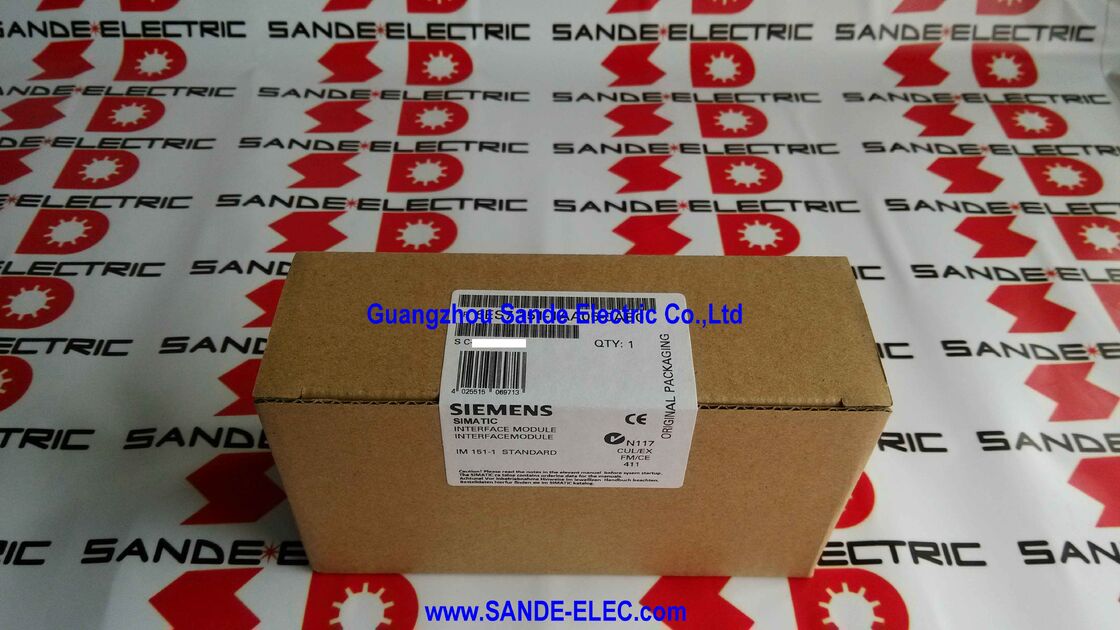

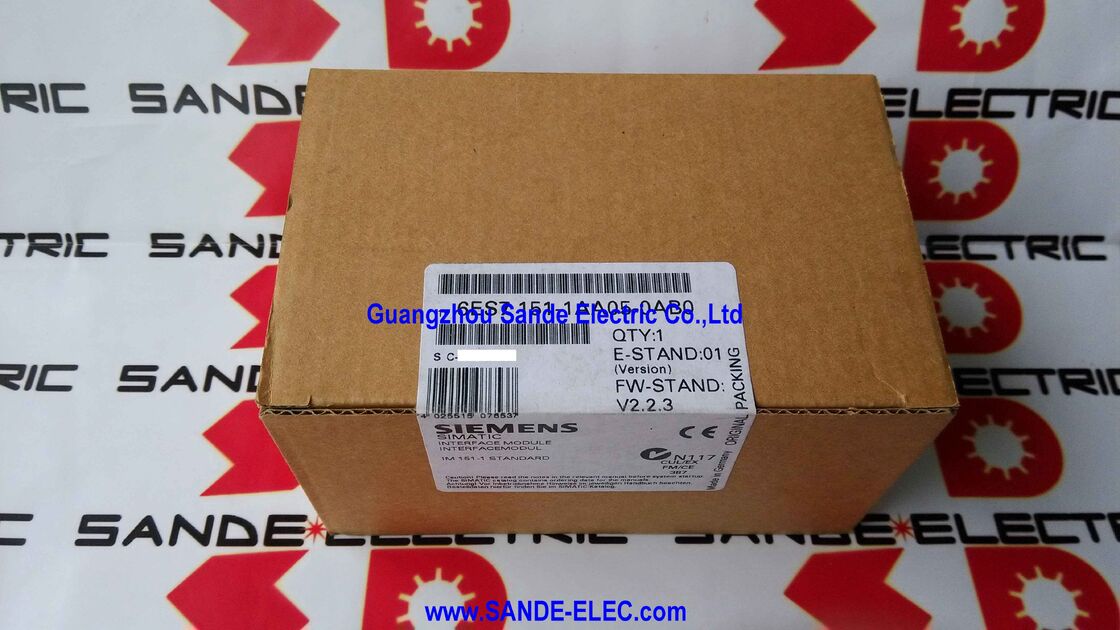

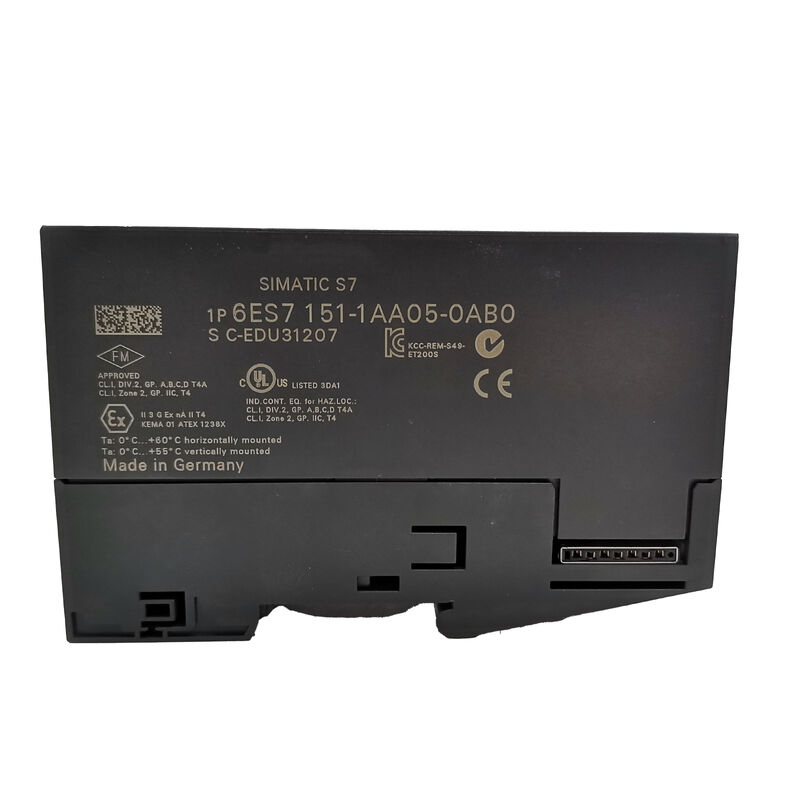

についてシメンス 6ES7151-1AA05-0AB0IM 151-1 標準は,ET 200S分散型 I/O ステーションのヘッドを構成する PROFIBUS DP インターフェースモジュールです.
ET 200Sステーションの物理組成では,インターフェースモジュールは左側の最初のモジュールで,その後は電源モジュール,次に電子I/Oモジュールです.ステーションが PROFIBUSマスターについて知っているすべてこの単一モジュールを通過する周期的なI/Oデータです.
標準指定は,これをハイフィーチャー (HF) 変種と区別する.
HF が同期モードと拡張 DP V1 アサイクリック サービスを追加する場合は,標準版は,分散型 I/O アプリケーションの大部分の完全な PROFIBUS DP 要件をカバーします.周期的なI/O交換速度最大12Mbit/sオンラインパラメータアクセスと診断,柔軟なマシン構成のためのオプション処理,およびスレーブ間のピアツーピアI/Oデータ共有のための直接データ交換 (パブリッシャーモード)
AA05は,IM 151-1 標準ラインの5番目のハードウェア改訂であり,AA00 から AA04 まで置き換えています.各改訂により改善が進んだ AA05は,直接データ交換 (出版者) 能力と識別データへのアクセスを追加した.元のモジュールの機能を拡張し,完全なバックコンパティビリティを維持する.
AA05は,既存のET 200Sステーションの以前のAA変種を物理的および機能的に構成変更なしに置き換える.
| パラメータ | 価値 |
|---|---|
| インターフェース | RS-485 9ピンのサブD |
| 移転率 | 12 Mbit/sまで |
| I/O データ 量 | 各バイト 244 バイト (入出) |
| マックス モジュール | 63 |
| 最大 駅幅 | 2m |
| PROFIBUS プロトコル | DP V0 + DP V1 |
| 供給電圧 | 24VDC (20.4V-28.8V) |
| 電力損失 | 3.3W 典型的な |
| 寸法 (W×H×D) | 45×119.5×75mm |
| 体重 | ~150g |
| ステータス | 廃品 |
PROFIBUS DP V0は周期層である.DPマスターは,このスレーブの出力データを出力画像から読み取り,ET 200Sステーションに書き込む.ステーションは現在の入力データを読み取り,マスターに送信します.
この交換は毎回 バスのサイクルで 自動的に,継続的に, 明確なプログラム指示なしに 起こります
I/Oデータは,マスターのプロセス画像入力 (PII) と出力 (PIQ) 領域で,ハードウェア構成中に割り当てられたアドレスで表示されます.
DP V1 は,これを無周期サービスで拡張します.ET 200S ステーションがSIMATIC S7 マスターで DPV1 モードで動作すると,DP マスターは,個々の ET 200S モジュールからデータレコードを読み取ることができ (DS_READ) 周期的な I/O 交換を中断することなく,ライブ 動作中にパラメータデータ (DS_WRITE) を書き込むことができます..
これは,アナログモジュールスケーリングパラメータ,温度モジュールエンジニアリングユニット,およびステーションをオフラインにすることなく更新できるモジュールパラメータのオンライン修正の基礎です.
DPV1モードでは,スロットあたり最大240バイトのパラメータ長さは,最も複雑なET 200S電子モジュールのパラメータ構造に対応します.完全なパラメータ化と拡張構成データを持つ機能モジュールを持つモータースタート機を含む.
直接データ交換により,このET 200Sステーションは,同じPROFIBUSセグメントの複数のDPマスターとDPスレーブに同時に入力データを公開できます.
パブリッシャーモードでは,ステーションは,DPマスターのバスサイクルで定義された時点でバス上でI/Oデータを利用できるようにします.そして他のデバイス (サブスクリプションとして設定) は,DPマスタープログラムを通過することなく,直接このデータを読み取ることができます..
This cross-traffic capability has practical value in conveyor and transfer systems where multiple motion controllers share positional or sensor data — rather than routing all data through a central master and redistributing it消費者に直接公開する.
その結果,マスタープロセッシングのオーバーヘッドが削減され,サブスクリプションステーションの有効更新時間が短縮されます.
ET 200S ステーションの STEP 7 パラメータセットで Option Handling が有効になっている場合,DPマスターは,設定された電子モジュールの代わりに RESERVE モジュールが占めるモジュールスロットを容認します..
この機能は,同じベースマシンのハードウェアが複数の製品バリエーションに対応する機械設計で使用される.高級型にはオプションの測定モジュールが設置され,基本型にはRESERVEモジュールが置き換えられる.各変種に対して別々のハードウェア構成を必要としない.
オプションハンドリングなしでは,DPマスターは起動時に物理的なステーションに対して各構成スロットをチェックします.不一致は,ステーションがRUNに入ることを阻止します.
この装置では,任意のモジュールがどのモジュールかに関係なく,ステーションが正常に起動し,プログラムは各スロットの状態バイトを通してインストールされた構成を検出します.
Q1: AA05はAA06に置き換えられました.既存のステーションで直接交換できますか?
AA05の直接のハードウェア交換です 物理的寸法,マウントジオメトリ,プロフィブスコネクタ,機能的動作は同じです
AA06は小さなファームウェアとハードウェアの改良を導入しましたしかし,変更はDPマスターのハードウェア設定とSTEP 7プロジェクトに透明である.失敗したAA05の代わりにAA06を配置する必要はありません..
Q2: IM 151-1 標準で PROFIBUS 駅の住所はどのように設定されていますか?
PROFIBUS アドレスは,モジュールの正面からアクセス可能な回転式アドレス選択器によって設定されます.通常は小さなスクリュードライバーを使用します.
選択器はハードウェアで1から125までのステーションアドレスを設定します.
アドレスは,STEP 7のDPマスターのハードウェア構成でこのスレーブに割り当てられた値と一致する必要があります.
不一致がBFLEDを点灯し,修正されるまで,駅がPROFIBUSバスサイクルに参加するのを妨げます.
Q3:このモジュールとPROFIBUS DPマスターの間の最大ケーブル長さは?
PROFIBUSケーブルの最大長さは設定されたボード速度に依存する.
12 Mbit/sで最大セグメント長さは 100m; 1.5 Mbit/sで200mに拡張; 187.5kbpsで1,000mに達; 9.6kbpsで最大は1,200mです.
これは,リピーターを持つセグメント長さであり,より長い総バス走行が可能である.標準シメンス PROFIBUSケーブル (6XV1830-0EH10または同等の) は,すべてのセグメントの両端に正しいシールドと端が要求されます..
Q4: IM 151-1 AA05 のファームウェアを更新できますか?どのように更新できますか?
固件更新は,STEP 7の固件更新機能を使用して,PROFIBUS DPを通じて行われます. 更新ファイル (*.UPD形式) は,シメンスによって業界サポートポータルを通じて配布されます. 更新中に,STEP 7の固件更新機能 (*.UPD形式) を使用し,STEP 7の固件更新機能 (*.UPD形式) を使用し,STEP 7の固件更新機能 (*.UPD形式) を使用し,STEP 7の固件更新機能 (*.UPD形式) を使用し,STEP 7の固件更新機能 (*.UPD形式) を使用し,STEP 7の固件更新機能 (*.UPD形式) を利用し,STEP 7の固件更新機能 (*.UPD形式) を利用し,STEP 7の固件更新機能 (*.UPD形式) を利用し,STEP 7の固件更新機能 (*.UPD形式) を更新します.,DP マスターは,ライブ PROFIBUS 接続を介してインターフェース モジュールにファームウェア イメージをダウンロードし,モジュールは更新プログラムを適用して再起動します.
追加のハードウェアは必要ありません.
AA05世代のファームウェア更新には AA06と比較して制限がある可能性があり,特定のファームウェアバージョンのシメンスドキュメントは継続する前に確認する必要があります.
Q5: 直接データ交換 (発行者) とは何か? ET 200S モジュールのデータが公開できるのは?
パブリッシャーモードでは,IM 151-1 AA05は通常のマスター・スレーブ交換とは無関係に,DPサイクル内の定義されたスロットでプロフィバスに入力データを配置します.
同じセグメントの他のDPスレーブ 客として設定された 直接このデータを読みます.
公開されたデータは,ET 200Sステーションの244バイトの入力エリアです.
ステーションのプロセス入力画像に表示されるすべてのデータモーター・スターター・フィードバックは 公開されたデータに含まれ,マスター・プログラムに関与することなく加入者に利用可能である.
