| 起源の場所 | ドイツ |
| ブランド名 | SIMENS |
| 証明 | CE RoHS |
| モデル番号 | 6ES7131-4BD01-0AB0 |

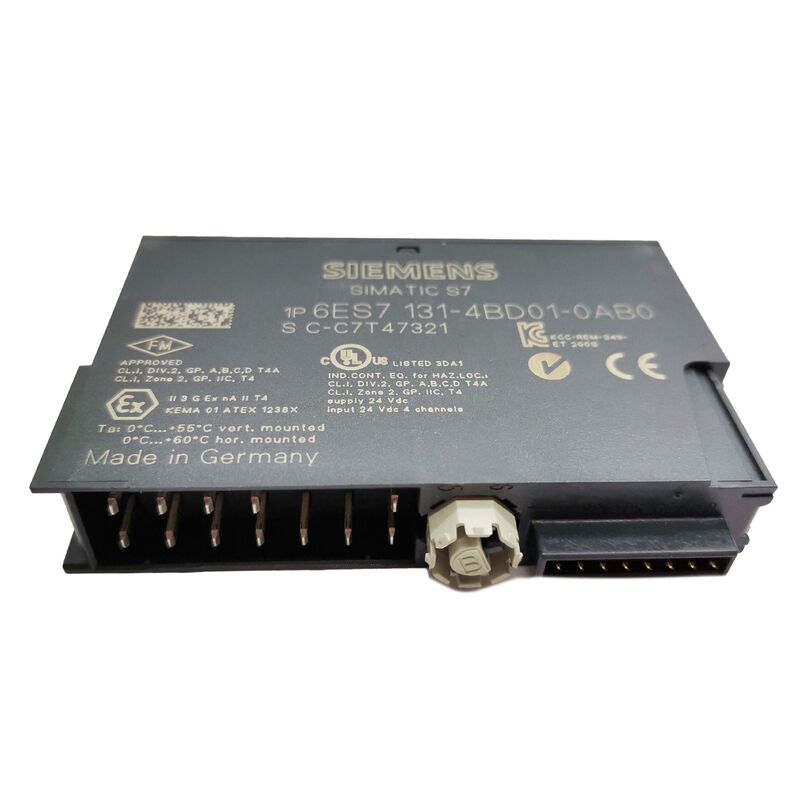

についてシメンス 6ES7131-4BD01-0AB0SIMATIC ET 200S分散型I/Oシステムのための4チャネル24VDCデジタル入力モジュールのHigh Feature変種である4DI DC24V HFである.
ET 200S端末モジュールのレールに 15mm 幅を設置し,S7ファミリーの最も狭い電子モジュールの1つです and the ET 200S's architecture of combining electronics modules with separate terminal modules means this 15mm footprint is all the panel space the input channel requires — the wiring lives in the terminal module below信号処理は上にある電子モジュールに設置されています
ET 200S システムの設計理念は,分散型I/Oを可能な限り機械に近い場所に配置することでした 文字通り機械のアクチュエータとセンサーの接続点に信号ケーブルを中央キャビネットに戻す代わりに.
各ET 200Sステーションは,PROFIBUS DPまたはPROFINET接続を処理するヘッドモジュール (IM 151-x) から構築されています.機械が必要とする構成で電源モジュールと電子モジュールが続く.
各電子モジュールは 物理的に分離したユニットなので コンフィギュレーションは完全に細分化されています 3つのデジタル入力と 1つのアナログ出力が必要ですか?3つの2DIモジュールと1つの2AOモジュール,または他の組み合わせは,容量を無駄にせずに,I/O要件に正確に適合するように組み立てることができます.
4DI HFは,4つのバイナリーセンサーのグループが使用する 15mm スロットで4つの入力を提供する光電感センサーは 単一の機械点で接続する必要があります.
-0AB0ハイフィーチャー指定は,このモジュールを -0AA0標準型 (6ES7131-4BD01-0AA0) と区別する.
ET 200Sエコシステム内の高機能モジュールは 通常診断機能,パラメータ割り当てオプション,標準型が提供する基本入力/出力機能以外の追加動作モード.
4DIの場合は the High Feature variant offers extended diagnostic and parameter assignment functionality relevant to applications where channel-level fault detection and parameterisation from the PLC program (rather than fixed hardware wiring) are engineering requirements.
| パラメータ | 価値 |
|---|---|
| デジタル入力 | 4つのチャンネル |
| 入力電圧 | 24V DC |
| チャンネルごとに入力電流 | 24Vで ~7mA |
| 応答時間 | ~3ms (2.0~4.5ms) |
| モジュール幅 | 15mm |
| 体重 | ~35g |
| 最大ケーブル長さ | 1000m |
| チャンネルごとにLED | はい (緑色) |
| ホットスワップ | そうだ |
| ターミナルモジュール | 別に要求される |
| 動作温度 | 0〜+60°C |
| 保護 | IP20 |
ET 200Sの電子モジュールと端末モジュールの分割は システムの最も実用的な技術機能の一つです6ES7131-4BD01-0AB0の購入と設置に直接影響しています.
について端末モジュール消極的な部分です.DINレールに搭載され,フィールドセンサーに接続するワイヤリング端末を提供し,上から電子モジュールを受信するコネクタインターフェースを含んでいます.
端末モジュールは固定され,パネルに永久に留まります.フィールドケーブルが接続され,配線が稼働すると,端末モジュールは再び触る必要はありません.
についてエレクトロニクスモジュール(このユニット) 端末モジュールに上からクリップします.
活性信号処理回路のすべて,入力フィルタリング,電流測定,LEDディスプレイ,ET 200Sバックプレーンバスへのデジタルインターフェースが含まれています.
電子モジュールは,下記の端末モジュールの単一のワイヤを乱さずに取り外して交換することができます. これは,ホットスワップを可能にするメカニズムです.端末モジュールは,電源を供給し,ケーブルを保持する.電子モジュールのみが変化します.
デジタル入力モジュールが生産されて数年経った後に故障すると,交換に数秒かかります.新しい6ES7131-4BD01-0AB0を挿入する.4つの入力チャネルも 再び稼働します
再配線,ケーブルラベルのチェック,接続の誤った配線のリスクはありません. 端末モジュールの配線は一度,電子モジュールは必要に応じて何度も交換することができます.
4DI DC24V HF の互換性のある端末モジュールには,TM-P15S23-A1,TM-P15C23-A1,TM-P15N23-A1 などがあります.コーティング,または特定の構成の端末モジュール
4DI DC24Vファミリー内では,シメンスでは同じ基本的な入力機能を共有する2つのバリエーションが提供されていますが,拡張機能で異なります.
標準型 (6ES7131-4BD01-0AA0,後置き -0AA0) は固定機能モジュールで,24V DCで4つの入力,3ms応答時間,チャネルLEDインジケーター,配線以外の追加構成はありません..
直接的なデジタル入力アプリケーションでは,追加処理なしで入力を読み取り,報告する必要がある場合に適しています.
ハイフィギュア変種 (6ES7131-4BD01-0AB0,後置き -0AB0) はパラメータ化機能を追加する.
PROFIBUS DP/PROFINET 構成でモジュールにパラメータを割り当てることができ,入力ワイヤの断裂やショートカット時の診断アラーム生成などの機能的行動が可能です.または入力フィルター時間調整 工程ツールから設定され,ステーション起動の一部としてモジュールにダウンロードされる.
アプリケーションが,入力センサーの電源線が壊れた場合 (静かで0状態を読み取る代わりに) PLCが診断アラームを受信することを要求する場合,この検出を High Feature モジュールは提供します.
チャンネル診断なしでコンタクト閉鎖を読み取らなければならないアプリケーションでは,標準バージョンが十分で安価です.
4DI DC24V HFは標準的な24V DCの2本のワイヤーと3本のワイヤーセンサー信号を受け入れます.
3本のPNP (ソースタイプ) 接近センサーは,モジュールの入力端末に直接接続され,センサーのスイッチング出力はアクティブの場合,入力を正動させる.
7mA の 24V の入力電流は,シメンス,ペッパール+フックス,シック,ターク,他の主要センサーメーカー.
メカニカルコンタクトとリッドスイッチは,2本のワイヤー配置で正信号 (L+を入力端末に切り替える) と接続する.
モジュールの入力回路は,必要なシンク電流経路を供給します.
Two-wire sensors (with their characteristic leakage current even when open) may be compatible depending on the specific leakage current specification of the sensor — the module's input threshold must be below the leakage current for the input to read correctly in the open stateほとんどの現代の2ワイヤーセンサーは1mA以下の流出電流を有し,これは入力オンする限界以下なので,正しい0/1状態検出が維持されます.
Q1: 6ES7131-4BD01-0AB0は, PROFINET と PROFIBUS DP に設定された ET 200S ステーションと使用できますか?
ET 200S の電子モジュール (この4DI HF モジュールを含む) は,ET 200S インターフェースモジュール全範囲と互換性があります.独立操作用のIM 151-7CPU.
4DI HF モジュールはフィールドバスインターフェースを持っていないが,ET 200S バックプレーンバスによって,インストールされているヘッドモジュールと通信する.
PROFIBUS から PROFINET にヘッド モジュールを変更するには,信号 モジュールを変更する必要はありません.
Q2: モジュールには端末モジュールが必要です.電子モジュールは端末モジュールに機械的にどのように接続されますか?
The electronics module clips onto the terminal module through a snap-fit mechanism — the electronics module is aligned over the terminal module with its backplane connector positioned over the terminal module's mating connector鍵のタブが固定されるまで押します.道具は必要ありません.
逆の手順 (解放タブを上げ,電子モジュールを上へ引き上げ) は,電子モジュールを道具なしで解放する.
端末モジュールのフィールドワイヤリング端末は,電子モジュールが設置されているか外されているかに関わらず,前側からアクセスできます.
Q3:データシートには 3ms の応答時間が記載されています.これは PROFIBUS データ更新への入力状態変化からの遅延ですか?
The 3ms figure is the electronics module's own input filter and processing time — the delay between the input terminal voltage changing state and the module's internal register reflecting the new state.
これは,設定されたバスサイクル時間とDPマスターのスキャンサイクルに依存する PROFIBUS DP送信遅延とは異なります.
センサー状態変化からS7CPUのプロセス画像更新までの総レイテンシーは,入力フィルター時間の和 (~3ms),PROFIBUS DP バスのサイクル時間 (通常は構成に応じて 1~10ms)CPU のプログラム スキャン サイクルの 時間.正確な タイミング 分析 の ため に 3 つの 要素 を 合計 する 必要 が あり ます.
Q4: 6ES7131-4BD01-0AB0はまだ利用可能ですか? 現在のシメンス代替機は?
このモジュールを含むET 200Sシリーズは,シメンスによって廃止されました.新しい装置のための推奨される現在の代替プラットフォームは,SIMATIC ET 200SPです.PROFINET を主要な通信インターフェイスとして使用し,よりコンパクトな形状で同様のモジュール型 I/O 機能を提供します..
維持中の既存のET 200S装置では,6ES7131-4BD01-0AB0は,産業用電子機器の余剰およびアフターマーケットチャネルを通じて利用可能である.
シエメンスはET 200Sのスペアパーツのサポートを,製品ライフサイクルステータスに記載されているように,生産停止後も一定の期間継続しています.
Q5:同じ端末モジュールは,標準型 (-0AA0) と高機能型 (-0AB0) の4DIモジュールの両方で使用できますか?
4DI DC24Vの標準型と高性能型は 端末モジュールのメカニカルインターフェースとピノウットを同じくしています
6ES7131-4BD01-0AA0標準モジュールの端末モジュールは,配線変更なしに6ES7131-4BD01-0AB0ハイフィーチャーモジュールを受け入れることができる.
この2つのバージョンの機能差は,端末のワイヤリングではなく,電子モジュール自体と PROFIBUS/PROFINET パラメータ割り当てで実現される.この互換性は,フィールドの代替在庫を簡素化します既存のET 200S装置では,単一のHigh Featureモジュールが標準モジュールとHigh Featureモジュールの両方を置き換えることができます.
