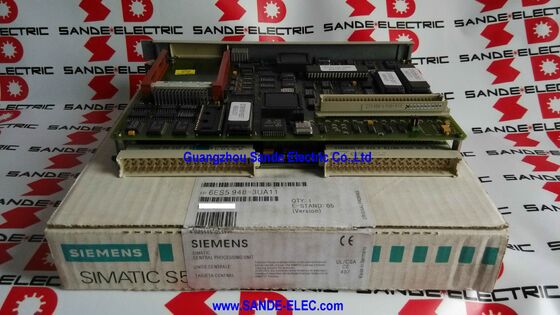

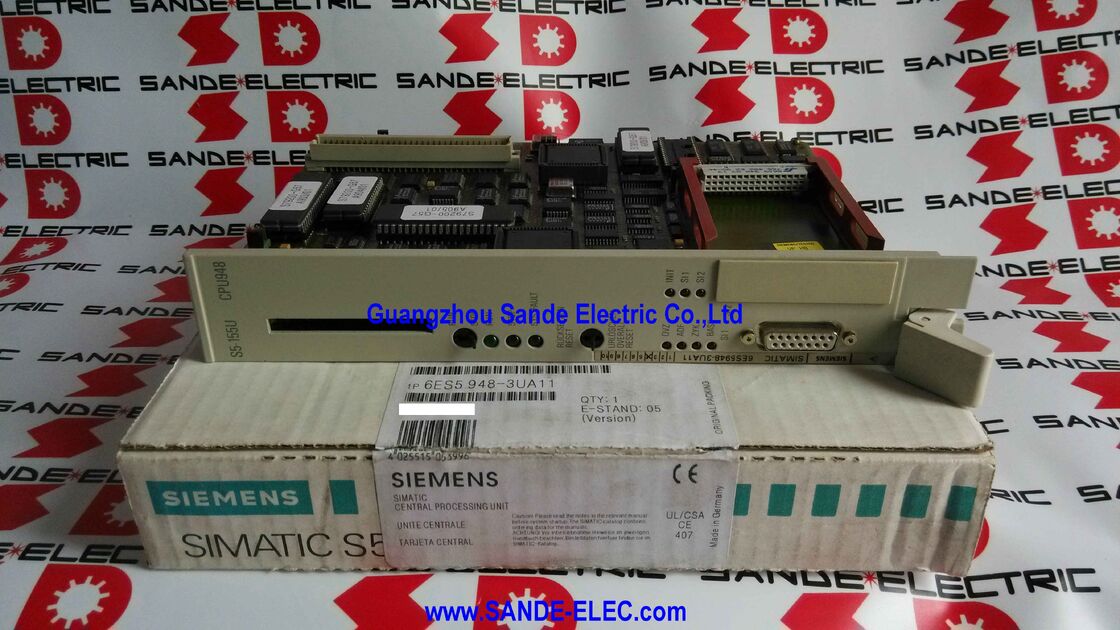

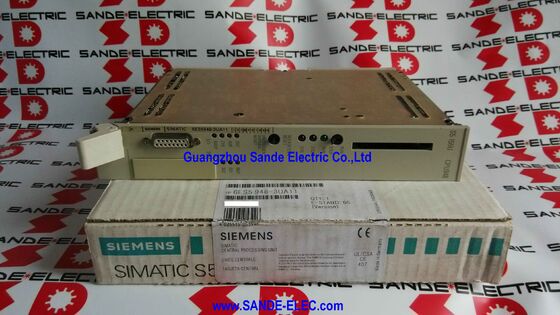

CPU モジュール 6ES5948-3UA11 6ES59483UA11

シーメンス 6ES5948-3UA11 | SIMATIC S5 CPU 948 — S5-135U / S5-155U / 640KB RAM / 4MB フラッシュ EPROM / 20mA TTY / ダブル幅 / レガシー スペア

シーメンス最大の S5 プロセス コントローラーを支える CPU

S5-155U はコンパクトなマシンコントローラーではありませんでした。それは、発電所の分散制御、化学反応器の管理、製油所ユニットの自動化、大規模な水処理などの大規模な連続プロセス設備向けのシーメンスの本格的なプロセスオートメーションプラットフォームでした。実行されるアプリケーションは、数百のプログラム ブロックと数百の I/O ポイントで測定され、小型の S5-95U および S5-115U システムでは決して処理できない規模でした。

CPU 948 はそのすべてを処理するモジュールです。電子機器が 1 つに収まらないため 2 つのスロット位置を占める倍幅のラック モジュール。640KB の作業用 RAM、最大 4MB のフラッシュ EPROM プログラム ストレージ用の差し込み可能なメモリ サブモジュール スロット、および 20mA TTY 電流ループ プログラミング インターフェイスを備えています。現在、6ES5948-3UA11 は、まだ使用中の S5-155U 設備のメンテナンス スペアです。 1990 年代に S5-155U を正当化したプロセス プラントは、通常、S5-155U を稼働し続けることを正当化します。最新のプラットフォームへの移行は資本プロジェクトであり、ハードウェアが稼働している限り、多くの施設はそれを延期します。

このような設置環境で CPU 948 に障害が発生した場合、代替品の調達と生産の復旧が最優先事項となります。

主な仕様

メモリ アーキテクチャ — RAM および EPROM サブモジュール

CPU 948 の 640KB 内部 RAM には、アクティブな実行プログラムが保持されます。メモリを 4MB に拡張するプラグ可能なフラッシュ EPROM サブモジュールは、ロード メモリとして機能します。つまり、電源投入時にプログラムがそこから RAM にコピーされる不揮発性ストアです。この 2 層アーキテクチャは、640KB を超えるプログラムを EPROM からワーキング RAM にセクションごとにロードして使用できることを意味しました。また、これは、電源投入時に実行開始前にプログラムのロード段階が含まれていることを意味します。大規模な S5-155U プログラムのロードには数秒かかるため、再起動時間が最新のコントローラよりも長くなっています。

メモリ サブモジュールは、CPU 交換後のプログラム回復の鍵となります。プログラムが EPROM サブモジュールに保存されている場合、故障した CPU から交換用の CPU にプログラムが転送されます。電源投入時にプログラミング ステーションは必要ありません。サブモジュールがない場合、プログラムは、TTY に接続された STEP 5 端末を介してアーカイブされたバックアップからダウンロードする必要があります。

UA11 対 UA12 対 UA13 のバリアント

6ES5948-3UA11 (UA11) には、640KB RAM、1 つの TTY プログラミング インターフェイス ソケット、および 1 つのメモリ サブモジュール スロットがあります。 UA12 は 2 番目のインターフェース ソケットを追加し、プログラミング ターミナルとオペレーター パネルを同時に接続できるようにします。 UA13 は、新しいファームウェア リビジョンを反映しています。すべてのバリエーションは、S5-135U および S5-155U ラックと機械的に互換性があります。メモリ サブモジュール上のプログラムは、ファームウェア バージョンの互換性に従って、さまざまなバージョンで動作します。

よくある質問

Q1: プログラミングや診断のために最新の PC を CPU 948 に接続するにはどうすればよいですか?

Siemens AS511 プロトコルと互換性のある USB-to-TTY アダプタを介して、CPU の 15 ピン Cannon TTY インターフェイスに接続します。 STEP 5 V7.2 以降は、Windows XP 上でネイティブに実行されるか、最新のハードウェア上の仮想マシン上で実行されます。 STEP 7 および TIA ポータルは、S5-135U/155U 世代をサポートしていません。直接イーサネットまたは USB 接続は使用できません。

Q2: 交換用 CPU 948 を取り付けた後、プログラムはどのように復元されますか?

プログラムがフラッシュ EPROM メモリ サブモジュール上にある場合は、故障した CPU からプログラムを取り外し、交換用の CPU にインストールします。 CPU は、プログラミング ステーションを使用せずに、電源投入時にプログラムを自動的にロードします。サブモジュールが存在しない場合は、TTY に接続された端末を介して STEP 5 アーカイブからプログラムをダウンロードする必要があります。 S5-155U の実稼働環境では、必ずプログラムを EPROM サブモジュールにバックアップしてください。

Q3: UA11、UA12、および UA13 の各バリエーションの実際的な違いは何ですか?

UA11 (このユニット): 640KB RAM、1 つの TTY インターフェイス ソケット、1 つのメモリ サブモジュール スロット。 UA12: 同じ RAM とメモリ サブモジュール、プログラマとオペレータ パネルを同時に接続するための 2 番目のインターフェイス ソケット。 UA13: 以降のファームウェア リビジョン。すべては、ラック機械的に、および S5 バックプレーン電気的に S5-135U/155U システムと互換性があります。プログラムは、ファームウェアの互換性に応じて、メモリ サブモジュールを介してバリアント間で転送されます。

Q4: CPU 948 が動作している状態で I/O モジュールを S5-155U ラックに追加できますか?

限定。 CPU 948 は、新しく挿入されたモジュールをオンラインで認識できますが、それらをプログラムに統合するには、STEP 5 プログラムの変更とダウンロードが必要です。安全性が重要なプロセス アプリケーションの場合、ハードウェアの変更はサイトの変更管理手順に従い、メンテナンス期間に合わせて計画する必要があります。

Q5: S5-155U/CPU 948 インストールからの移行パスは何ですか?

標準ターゲットは SIMATIC S7-400 で、STEP 5 から STEP 7 へのプログラム変換ツールが再構築を支援しますが、変換されたコードの手動検証は必須です。 S5/S7 カップリング モジュールを使用した段階的な移行により、プラントが残りの S5 セクションで稼働を継続している間に増分交換が可能になります。大規模な S5-155U プロセス制御システムの完全な移行は数か月にわたる資本プロジェクトであり、通常はプラントの停止前後に計画され、エンジニアリング作業をサポートするためにシーメンスの移行サービスが利用可能です。
