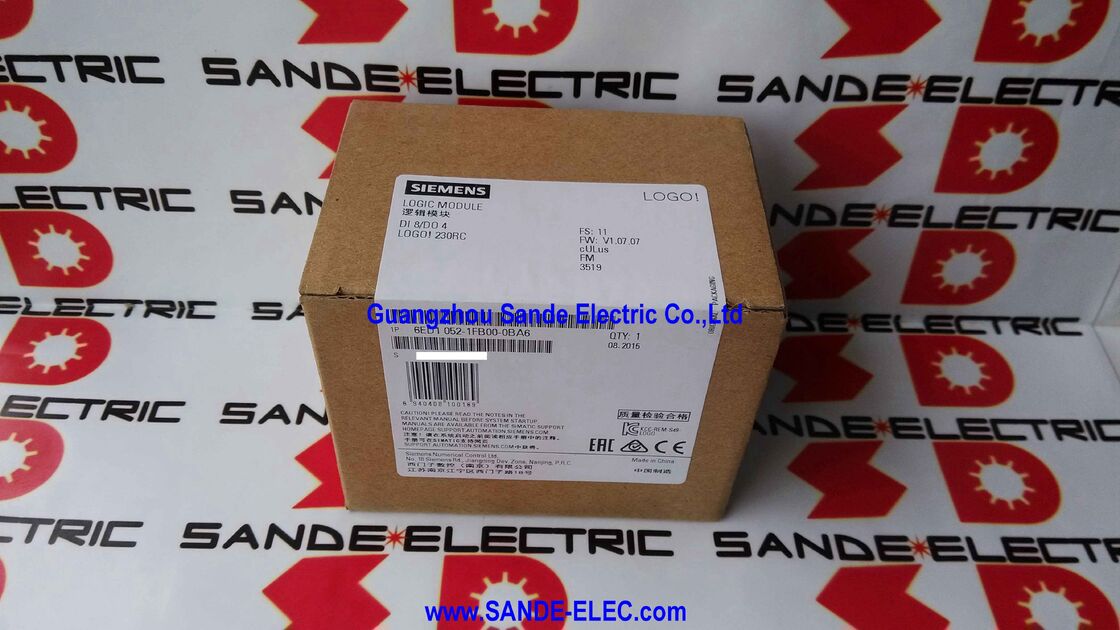

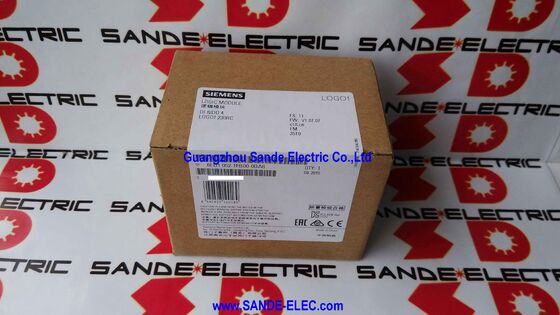

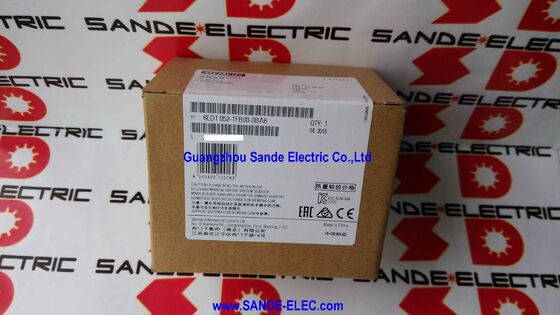

Siemens 6ED1052-1FB00-0BA6 | LOGO! 230RC ロジックモジュール — 115/230VAC、8デジタル入力 / 4リレー出力、200ファンクションブロック、内蔵ディスプレイ、拡張可能、0BA6世代

概要

「Siemens 6ED1052-1FB00-0BA6」は、115V/230V AC/DC環境で最も人気のあるシーメンスのマイクロオートメーションデバイスのディスプレイ内蔵バージョンであるLOGO! 230RCです。

これはオートメーションの分野で独特な位置を占めています。リレーパネルにはスマートすぎ、本格的なPLCを正当化するにはコンパクトでコスト効率が高すぎます。LOGO! は、産業プラント、商業ビル、インフラストラクチャアプリケーションに存在する数千もの小規模制御タスクのために、複雑なリレー配線と本格的なPLCシステムの間を埋めます。

230RCバリアントは、個別の24V DCトランスまたは電源モジュールを必要とせずに、AC主電源から直接動作します。

電源入力はフィールド入力と同じ電圧です。ユニットを115Vまたは230V AC主電源から直接配線すると、同じ電圧が8つのデジタル入力を駆動します。115V/230V ACと互換性のあるセンサーおよびスイッチは、入力端子に直接接続されます。

この直接主電源設計は、AC電圧フィールドデバイスが標準である環境での設置を大幅に簡素化します。サイジング、設置、保守が必要な中間DC電源はありません。

4つのリレー出力は、真のスイッチング汎用性を提供します。ポテンシャルフリーのリレー接点は、異なる出力チャネルで異なる電圧を切り替え、10Aまでの抵抗負荷を処理し、最大3Aまでのモーターコンタクタ、ソレノイドバルブ、ポンプスタータなどの誘導負荷を駆動できます。

この柔軟性（異なるリレー接点間で115Vおよび230V AC負荷を混在させる機能と組み合わせる）により、230RCは、PLC出力がインターポージングリレーなしで実際の主電源電圧負荷を直接切り替える必要があるAC電源機械設備制御の自然な選択肢となります。

主な仕様

200ファンクションブロック — 200接続に収まるもの

LOGO! 0BA6の200ブロック制限は、回路プログラムが含むことができる論理接続の最大数を定義します。

ファンクションブロックとは、接点、コイル、タイマー、カウンタ、コンパレータ、特殊機能などのあらゆる要素です。単純な遅延タイマー回路は3つのブロックを消費します。照明、換気、アクセスを管理する包括的なビルディングオートメーションプログラムは、制限に達する前に150～180ブロックを使用する場合があります。

200ブロックの上限は、LOGO! が設計された制御タスクを快適に処理します。タイムスイッチ、リレー、補助接点のパネルを単一のプログラマブルデバイスに置き換えます。

200ブロックを超えるタスク（より複雑なシーケンス、大規模なビルシステム、多軸機械制御）には、400ブロックの0BA8またはSIMATIC S7-1200が適切なステップアップです。

内蔵ディスプレイ — 単純なプログラミングを超えて

230RCのディスプレイ（「RC」指定にはディスプレイが含まれます。ディスプレイなしの純粋なバージョンは「RCo」です）は、3つの操作機能を提供します。PCを必要とせずに4つのナビゲーションボタンを使用したオンサイトプログラムパラメータ変更。プログラム条件（「ポンプ稼働中」、「ドアが開いています - アラーム」、「タンク空」）に応答して表示されるSoft Comfortで設定可能な最大40のメッセージテキスト。アクティブなタイマーカウント、カウンタ値、アナログ測定値のリアルタイム表示。

専用HMIが正当化されない小規模なスタンドアロン設置の場合、LOGO! のディスプレイは追加のハードウェアコストゼロで重要なステータスフィードバックを提供します。

拡張性 — 8入力から24デジタル入力へ

LOGO! 拡張モジュールは、バスケーブル、ラック、複雑な相互接続なしで、基本ユニットの右側に直接並べて接続されます。

モジュールは物理的にクリップで固定され、サイドコネクタを介して電気的に接続され、DINレール上にコンパクトな列を形成します。

最大拡張構成（DI 24、DO 16、AI 8、AO 2）は、適切なLOGO! デジタルおよびアナログ拡張モジュールの組み合わせを追加することで達成されます。

AS-Interface通信モジュールは、LOGO! を最大31のAS-Interfaceスレーブを制御するように拡張します。KNXモジュールは、LOGO! をビルディングオートメーションネットワークに直接統合します。

よくある質問

Q1: LOGO! 230RCはデバイスで直接プログラムできますか、それとも常にPCが必要ですか？

どちらも可能です。ユニットは、単純な回路の場合、4つのナビゲーションボタンを介した直接キーパネルプログラミングをサポートします。多くのブロック、メッセージテキスト、シミュレーションを含む複雑なプログラムの場合、PC上のLOGO! Soft Comfort V6の方がはるかに効率的です。

プログラムはPCケーブル経由で転送されます。その後、LOGO! はスタンドアロンで実行されます。

Q2: リレー接点は直接どのような負荷を切り替えることができますか？

230VACで10Aの接点は、最大2,300Wの抵抗負荷を切り替えます。誘導負荷（コンタクタ、ソレノイドコイル、トランス一次側）は、接点あたり3Aに制限されます。これは230VACで約690Wです。

3Aを超えるモーター負荷は、外部コンタクタを介して駆動する必要があります。LOGO! リレーはコンタクタコイルを励磁し、コンタクタがモーター電流を処理します。

Q3: 0BA6拡張モジュールは0BA7または0BA8世代のLOGO! 基本ユニットと互換性がありますか？

いいえ。拡張モジュールは世代固有です。0BA6モジュールは0BA6基本ユニットでのみ動作します。異なる世代は異なる拡張バスプロトコルを使用しており、相互に交換できません。

交換用または追加の拡張モジュールを入手する際は、必ず世代が設置されている基本ユニットと一致していることを確認してください。

Q4: 電源障害中にLOGO! プログラムと保持値はどうなりますか？

プログラムは不揮発性フラッシュメモリに保存され、電源中断後も無期限に保持されます。保持値（カウンタ、タイマー状態、保持として設定されたフラグ）は、バックアップバッテリーなしでEEPROMによって保持されます。非保持値は、電源投入時に初期値にリセットされます。

どの値を保持するかは、プログラム開発中にSoft Comfortで設定されます。

Q5: タスクがLOGO! の200ブロック制限を超える場合のアップグレードパスは何ですか？

拡張されたI/O範囲の場合、LOGO! AS-Interfaceモジュールは、LOGO! のロジック容量を消費せずに最大31のフィールドデバイスを追加します。

プログラム自体が200ブロックを超える場合、次のステップはSIMATIC S7-1200です。これは、同等のコンパクトなDINレールフットプリントで、75KB以上のワークメモリ、PROFINET IO、および完全なPLC命令セットを提供します。
