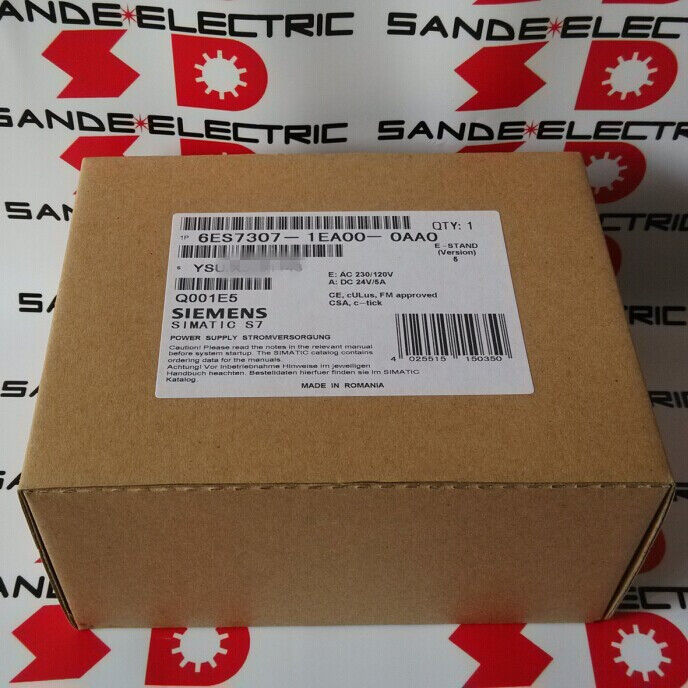

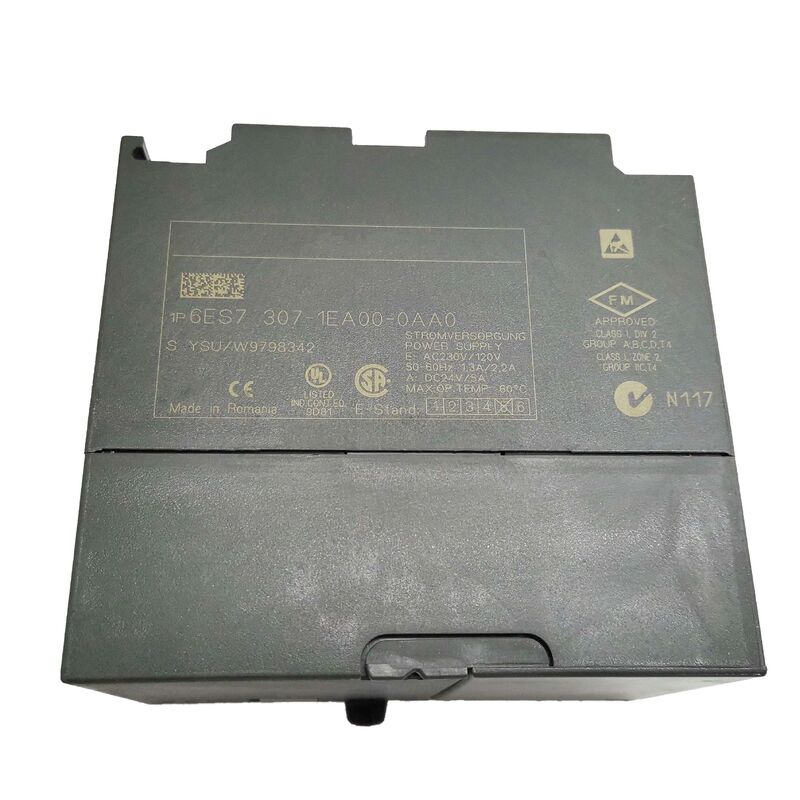

6ES7307-1EA00-0AA0 SIEMESN 6ES73O7-1EAOO-OAAO 6ES73071EA000AA0 電源

シメンス 6ES7307-1EA00-0AA0 ◎ SIMATIC S7-300 PS 307 調節電源 5A 120/230VAC 自動スイッチ 24VDC出力 87%効率 短回路防止 80×125×120mm

概要

についてシメンス 6ES7307-1EA00-0AA0SIMATIC PS 307電源モジュールの5アンプバージョンです 標準的なS7-300コントローラシステムが始まる専用AC-to-DC変換器ですまたは拡張モジュールは動作することができます, PS 307は,施設の交流電源を,S7-300のバックプレンを動かし,フィールド装置の負荷電圧を提供する安定した24VDCに変換しなければならない.

PS 307とS7-300の関係は根本的なもので,PS 307はアクセサリーでもオプションでもなく,ステーションの電気的出発点です.

いくつかの制御システムでは,PLCとフィールドデバイスの負荷のために分離した外部電源が必要である場合,PS 307は1つのユニットから両方の役割を果たすように設計されています.

24V DC出力は,S7-300システム電圧 (CPU,バックプレーンバス,およびすべてのインストールされたモジュールに電源を供給) を供給し,同時にフィールドI/Oの近接センサーに24VDCを供給することができます.電磁弁コイル,コンタクターの制御回路,指示灯は,すべて同じ調節可能な24Vレールから抽出されます.

5A出力容量 (24Vで120W) は,完全に装備されたS7-300ラックと合理的なI/Oフィールド負荷に対応するようにサイズされています.

自動電圧の切り替えは 実用的な利点で PS 307は 汎用的な電源です120V入力に設定された電源に 230V AC を適用する危険性がない.

PS 307は入力電圧を内部で検知し,直線と調節回路を調整します. 北米では120VACの電源,ヨーロッパでは230VACの電源に接続します.許容範囲内にある間隔の名目電圧24V DC出力も同じです

基本規格

87%の効率と18Wの電力損失 熱設計の意味

PS 307の87%の効率は,138Wの入力で,120Wの使える24VDC出力,18Wが熱として散布され,キャビネット熱設計に実用的な意味があります.

コントロールキャビネットでは,電力の損失の1ワットも管理しなければならない熱になります.電源からの18Wの損失だけで,キャビネットの総熱消耗要件に有意義な貢献をしています.CPU モジュールからの熱と組み合わせた場合 (通常4 〜 6W),複数の信号モジュール (モジュールあたり40~80mW),およびラック内の機能モジュールまたは通信プロセッサ,キャビネット全体の熱負荷は,中規模のS7-300装置では簡単に30~50Wです.

キャビネットの製造者は,内部の最大許容環境温度 (通常はモジュール指定値に応じて40°Cまたは55°C) を指定する.

キャビネットの自然コンベクションが熱荷を十分に早く取り除くことができなければ,内部温度は上昇し,最終的にモジュール評価値を超え,早速故障を引き起こす.

この熱予算へのPS 307の18Wの貢献は,すべてのキャビネット熱計算に含まれなければならない.

PS 307のスイッチモード設計 (トランスフォーマーベースの線形設計とは対照的に) は,コンパクトな80mm幅モジュールで87%の効率を達成するものです.

同じ電源レベルでの線形電源は,典型的には50~60%効率で,同じ120W出力から熱として40~60Wを散布し,熱負荷のほぼ3倍になります.

スイッチモードPS 307の効率の利点は,キャビネットの熱性能に直接見られます.

パラレルワイヤリング 10A アウトプットまで拡張

単一のS7-300ステーションの電源需要がPS 307の5A出力を超えると,同じ24V直流出力バスに2つのPS 307 5Aモジュールを並行接続し,組み合わせた10Aを供給することができる.

この並列操作では,両電源の出力電圧のトリミングを一致させ,一方では不均衡な電流の比率が増加しないようにする必要があります.

PS 307の設計は並行操作をサポートし,両モジュールは追加の電流バランスハードウェアを必要とせずに負荷電流を共有します.

パラレルアプローチは,追加の容量だけでなく,冗長性も提供します.ステーションの重要な部分の稼働を維持するのに十分かもしれない.

しかし this is not equivalent to a true hot-standby redundant supply (where output diodes or active load-sharing circuitry ensure no voltage dip during the handover) — when one PS 307 in a parallel pair fails生き残ったモジュールが最大出力に安定するまで 短い移行が続きます

24V電源の一時的な障害さえも許容できないアプリケーションでは,ホットスワップと負荷共有回路を備えた専用冗長電源モジュールが指定されるべきである.

診断用LEDとオン/オフスイッチ

前面パネルの2つの特徴は,設置および保守の実践において注意に値する.

について24V DC LED出力電圧が指定された調節範囲内であることを確認します.24V出力が存在し,制限範囲内であれば緑色に照らされます.

LEDがAC電源でオフになっている場合,出力は限界値 (過負荷,短回路,調節障害) 以下の状態か,PS 307が内部で故障している.LED の 検査 は,電源 が 稼働 し て い ない 場合 の 最初 の 診断 ステップ です..

についてオン/オフスイッチ(多くのPS 307モデルに搭載されている) 24V DC出力が電源に接続されている間,電源をオンまたはオフにすることができます.

This capability is used during module hot-swap operations — switching the 24V output off (so the 24V bus is dead) before removing or inserting a live signal module — when the system architecture requires it.

また,AC電源を切り離さずに24Vバスの制御された再起動も可能で,故障リセット手順に役立ちます.

よくある質問

Q1: PS 307 5A は,S7-300 システム電圧とフィールドデバイスの両方に同時に電力を供給できるのか?フィールドデバイスが予想以上の電流を吸う場合,過負荷のリスクはあるのか?

はい,単一のPS 307出力レールは,S7-300システム電圧 (CPUとすべてのインストールされたモジュールがバックプレーンを通って引き寄せられる) と24VDCフィールド負荷 (センサ,ソレノイド,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁気,電磁,電磁,電磁,電磁,電磁,電磁,電磁,電磁ランプI/Oモジュールのフィールド配線に接続されている.

これらのすべての消費者から抽出される電流の総量は,連続的に出力指定値5Aを超えてはならない.

システム設置前に実際の電流予算を計算することは不可欠です.各S7-300モジュールのデータシートから 24Vの電流消費量を足し, (通常はモジュールあたり80~200mA)I/O回路のすべてのセンサー電源からの最大フィールド電流 (各2ワイヤセンサーは420mAを吸います);複数のセンサーが迅速に集約される) と,同じ24Vレールから供給されるアクチュエータコイルまたはランプ.

合計が5Aに近づいたり超えた場合,設計に2番目のPS 307モジュール (平行または別々のフィールドロードレール) を供給する2つ目のPS 307モジュール (平行または別々のフィールドロードレール) が含まれなければならない.

PS307の過負荷で出力電圧が下がる (ショート・サーキット保護が有効)実際の出力電流を測定せずに追跡するのが難しい,説明できないステーションの振る舞いを引き起こす可能性があります..

Q2: 突入電流仕様 (20A 25°C,I2t = 1.2 A2s) の目的は何であり,上流回路保護の選択にどのような影響を与えるか?

PS 307が初めて電源を供給されたとき,または短時間の停電後に再電されたとき,内部フィルタコンデンサは,ゼロから動作電圧まで充電しなければならない.この充電間隔 (通常数ミリ秒)AC電源から抽出された瞬流は 安定状態の電流よりもはるかに高い.

PS 307の25°Cで20Aの突入は,この充電電流のピークです.

1 の I2t 値は2 A²s characterises the energy content of the inrush event — the product of the square of the current and the time over which it flows — and this is the figure used to select upstream circuit breakers and fuses.

切断器の切断性能が過度に厳しい場合 (B型で,3 倍5 倍の電流で瞬時に切断される) は,PS 307がオンになっているときに切断器が切断されることがあります.責任がないのに.

シエメンスは,単一のPS 307保護用の最小6A型C型ミニチュア断路器 (MCB) を推奨する.PS 307のインラッシュプロフィールに適した2つのPS 307モジュールが並行して動作する場合は,上流MCBのサイズを測定する際に起動時の組み合わせた突入を考慮する必要があります.

Q3: PS 307 は 6ES7307-1EA01-0AA0 によって置き換えられていると記載されています.既存のS7-300装置では,2つのモジュールは機械的にも電気的にも互換性がありますか?

6ES7307-1EA01-0AA0 (後継機) は,6ES7307-1EA00-0AA0 (本モジュール) の直接的な機能的代替機である.

物理的な寸法 (80×125×120mm),マウントジオメトリ (標準S7-300レール,シングルスロット),出力仕様 (24VDC,5A),入力仕様 (120/230VAC,自動スイッチ),継承モジュールは,キャビネットの変更なしに,物理的にオリジナルの置き換え線路の調整や 配線の変更

この2つの改訂の主な違いは内部です. その後継機は部品の更新と信頼性の指標を向上させる小さな製造改善を組み込みます.ユーザーに見えない仕様. 失敗した6ES7307-1EA00-0AA0の交換を調達する際には,6ES7307-1EA01-0AA0が優先される現在の交換です.新しい古いストック6ES7307-1EA00-0AA0が既存のステーションにインストールされている場合,オリジナルのように動作します.

Q4: PS 307 は AC 入力電源の短い断断に対して保護を提供していますか? 短時間の停電時に 24V 出力はどうなりますか?

PS 307は短時間的な電源故障 Bridging を提供します. AC 入力が故障した後,出力は 24V DC を定義された最低期間継続します.

橋渡し時間は最低5ミリ秒で,次の橋渡し間隔が利用される前に最低1秒の繰り返しの速さで指定される.

This 5ms bridging is sufficient to ride through the brief supply interruptions caused by transient disturbances on the AC distribution system — voltage dips caused by large motor starts on the same distribution panel自動転送切換または供給切換操作の短い中断.

延長的な停電によって動作を維持するには不十分です.そのため,AC入力側には不中断電源 (UPS) が必要です.5msブリッジは,PS 307の内部エネルギー貯蔵 (フィルターコンデンサ) のハードウェア特性である.ユーザが調整できない.

CPU 312の自家的な電源故障ブリッジは,PS 307のブリッジとは独立したCPU供給ピンで5msです.正しく設計されたシステムでは,PS 307の5msブリッジは,24Vバスが安定していることを保証します. 停電が続く場合,CPUの電源モニタリング回路が順序よく制御された停止シーケンスを実行するのに十分な長さです..

Q5: PS 307 は,S7-300 PLC モジュール以外の装置の汎用 24VDC パネル供給として使用できますか? 設置の考慮事項は何ですか?

PS 307の 24V DC出力は,S7-300のシステム電圧使用と一般パネル負荷使用の間で電気的に区別されていません.短回路防止の24V直流レールで,5A電流容量内で任意の24V直流負荷を供給できる.

PS 307 を S7-300 のコンビニステーションとローカルフィールド装置の唯一の 24V 供給源として使用することが一般的です.フィールドワイヤード負荷 (センサー用),バルブコイル,コンタクターの制御回路) は,同じ出力端末から溶融端末帯を介して引き出します.

設置の重要なポイントは 接地ですPS 307の0V出力 (負端) は,24Vレールの適切な参照を確保するために,キャビネットのPE (保護地球) システムに接続されなければならない..

浮遊している (地接していない) 24V DCレイルは,アナログ I/O モジュールにおける測定誤差や通信回路における干渉を引き起こすような,共通モード電圧条件を作り出す.

PS 307データシートでは,接地点と接地式および接地式の24V構成の両方の推奨配線慣行が指定されています.
