| 起源の場所 | 日本 |
| ブランド名 | Mitsubishi |
| 証明 | CE RoHS |
| モデル番号 | R04CPU |
機械の制御と実行

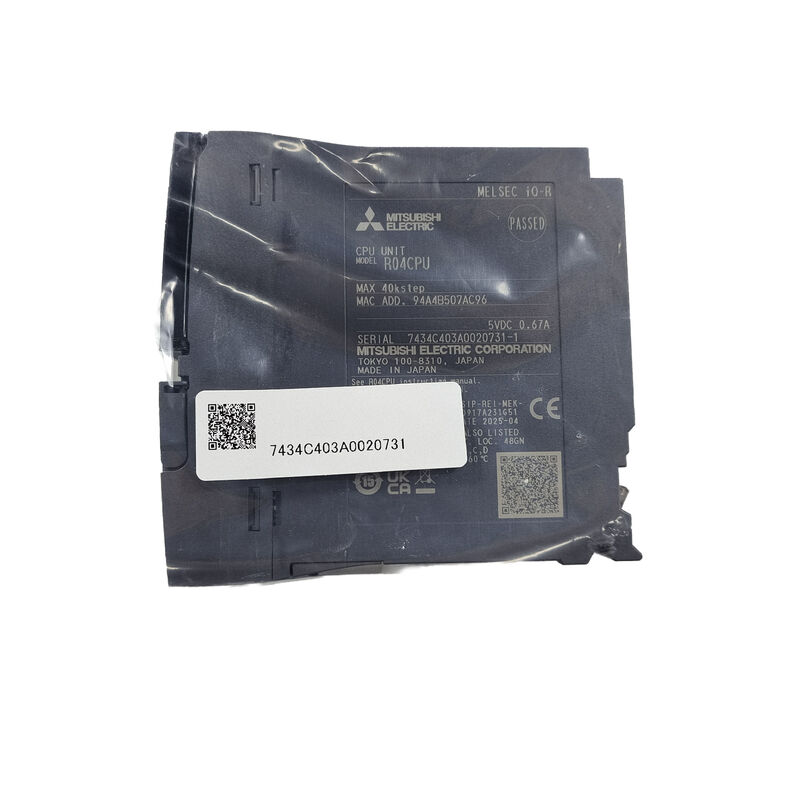

Mitsubishi R04CPUは,40Kステップのプログラム容量を持つMELSEC iQ-R PLC CPUである. 保存プログラム周期操作を使用して,0.98nsでLD指示を処理する. 初期,スキャン,固定スキャン,イベント,スタンバイ実行タイプは,異なる制御タスクをサポートします..
I/Oはリフレッシュモードで動作する.DXおよびDYアドレスを介して直接アクセスすることも可能です.
メモリとパフォーマンス仕様
| パラメータ | 仕様 |
|---|---|
| プログラム容量 | 40K ステップ |
| プログラムメモリ | 160kバイト |
| 装置/ラベルメモリ | 400Kバイト |
| データメモリ | 2Mバイト |
| CPU バッファメモリ | 1072Kバイト,相当する 536K単語 |
| 固定スキャン通信エリア | 24K文字,CPUバッファメモリに含まれています |
| メモリをリフレッシュ | 2048Kバイト |
| SD/SDHCカード容量 | 最大 32 GB |
| I/O 容量 | 4ポイント |
| 常時スキャン設定 | 0.2~2,000 ms,0.1 ms 増加で |
| LD命令の処理時間 | 0.98 ns |
プログラミングと接続性
梯形図と構造テキストは,シーケンス制御と計算をサポートする. 機能ブロックは再利用可能な論理を組織する. システム,ローカル,グローバルラベルは変数管理を簡素化する.
内蔵されたEthernetとUSBは,エンジニアリングと通信アクセスを提供します. 独立したI/Oモジュールは,フィールドデバイスをシステムに接続します.
産業用用途
R04CPUは,パッケージングマシン,自動組み立てライン,コンベヤーシステム,および生産機器に適しています.固定スキャン実行は,定期的な処理間隔を必要とするタスクをサポートします.イベント実行は,設定された条件が発生すると選択されたプログラムを実行することを許可します..
よくある質問
Q1: プログラムの容量は?
A:40Kステップで 160Kバイトに相当します
Q2:CPUは直接I/Oにアクセスできますか?
DXとDYのアドレスを使用します
Q3:SDカードの容量は?
A: 32GBまでのSD/SDHCカード
Q4: スキャン時間が一定に保たれるか?
A: はい 0.2~2,000 ms を 0.1 ms ずつ設定します
