| 起源の場所 | 日本 |
| ブランド名 | Mitsubishi |
| 証明 | CE RoHS |
| モデル番号 | R33B |

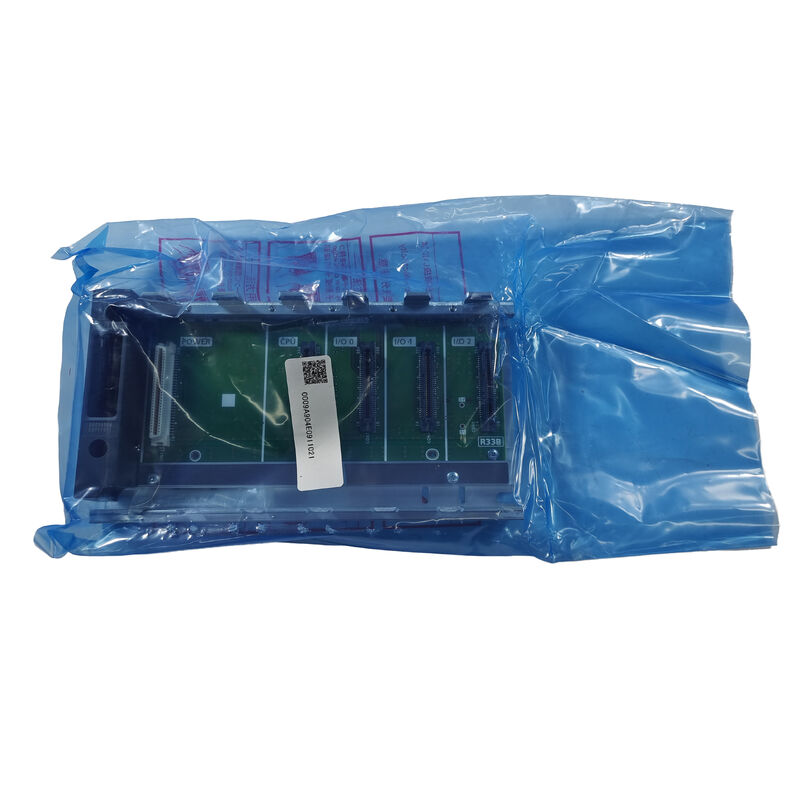

R33B は、三菱電機の MELSEC iQ-R シリーズ PLC プラットフォーム用の 3 スロット メイン ベース ユニットです。バックプレーン シャーシは、コンパクトなコントローラ構成で CPU モジュール、電源モジュール、および I/O または機能モジュールを物理的に収容し、相互接続します。 R33Bは「メインベースユニット」としてCPUモジュールを直接収容し、既存のメインベースに接続してモジュール容量を追加する増設ベースユニットとは区別します。
3 スロットの R33B は、MELSEC iQ-R ベース ユニット シリーズの最小の標準構成層として機能します。これは、合計モジュール数 (CPU、電源、および少数の I/O または機能モジュール) がこの最小スロット数内に収まるコンパクトなマシン コントローラおよびアプリケーションに適しています。
| パラメータ | 価値 |
|---|---|
| スロット | 3 |
| 取り付け | 表面実装 |
| タイプ | メインベースユニット |
| シリーズ | MELSEC iQ-R |
| 関数 | モジュールバックプレーン |
R33B バックプレーンは、そこに取り付けられたモジュールに対して 3 つの統合機能を実行します。
モジュールの配電:バックプレーンは、取り付けられた電源モジュールからすべてのモジュール スロットに電力を分配するため、個々のモジュールの電源配線が不要になります。
高速システムバス：MELSEC iQ-R バックプレーンは、CPU をすべての I/O および機能モジュールに接続する高速システム バスを搭載しています。iQ-R プラットフォームのバス アーキテクチャは、後継の従来の MELSEC プラットフォームよりも大幅に高速であり、最新のモーション コントロールおよび高速 I/O アプリケーションの厳しいスキャンタイム要件をサポートします。
物理モジュールの保持:バックプレーンは、取り付けられた各モジュールを所定の位置にしっかりと保持する機械的な取り付けレールとモジュール ガイド構造を提供し、完全なアセンブリのためのモジュール保持クリップと DIN レールまたはパネル取り付けポイントを備えています。
コンパクトなマシンコントローラー:制御ロジックと I/O 要件が 3 スロット CPU/電源/I/O 構成内に収まる小規模から中型の工作機械、包装機器、マテリアル ハンドリング システム。
分散 I/O アーキテクチャ システム:MELSEC iQ-R CPU を主にネットワーク マスターとして使用し、ほとんどの I/O がネットワーク経由でリモート ステーションに分散されるアプリケーション。3 スロット R33B は CPU と最小限のローカル I/O をホストし、I/O の大部分はリモート ロケーションに存在します。
スキッドマウント機器コントローラー:パネルスペースが限られており、アプリケーションの I/O 数が少ない場合の、自己完結型制御システムを備えた OEM 機器スキッドおよびモジュラープロセスユニット。
パイロットおよびテスト システム:実稼働システムに拡張する前の開発中に最小限の MELSEC iQ-R 構成を使用して、テストベンチ、プロトタイプのマシン制御、および実験室自動化システムをエンジニアリングします。
Q1：MELSEC iQ-Rシリーズの「基本ベースユニット」と「増設ベースユニット」の違いは何ですか？
メインベースユニット(R33Bなど)は、CPUモジュールを直接収容するバックプレーンであり、MELSEC iQ-Rシステムの基本ラックとなります。拡張ベース ユニットは、メイン ベース ユニットに (延長ケーブル経由で) 接続し、メイン ベース ユニットのスロット数がアプリケーションの合計モジュール要件に対して不十分な場合にモジュール スロットを追加します。すべての MELSEC iQ-R システムには、メイン ベース ユニットが 1 つだけ必要です。必要に応じて増設ベースユニットを追加します。
Q2: 最終的に 3 つ以上のスロットが必要になった場合、R33B を拡張ベース ユニットで拡張できますか?
はい — MELSEC iQ-R プラットフォームは、システムの拡張バスを介して拡張ベース ユニットをメイン ベース ユニットに接続することをサポートし、メイン ベース ユニット自体のスロット数を超えて合計モジュール容量を増加します。 CPUの性能クラスによってシステム構成の最大サイズが決まりますので、R33Bに搭載されている各CPUモデルがサポートする最大増設段数と総モジュール数をご確認ください。
Q3: R33B には電源モジュールが含まれていますか? それとも別売りですか?
R33B ベース ユニット自体はバックプレーンのみです。電源モジュールは、ベース ユニットのスロットの 1 つに取り付けられる別個のコンポーネントです (または、統合電源を備えた CPU モデルの場合、この要件は削除される場合があります)。 MELSEC iQ-R CPUの種類によっては、空きスロットの割り当てを変更する電源統合機能を搭載しているタイプもありますので、各CPUユニットの仕様から電源要件をご確認ください。
Q4: R33Bベースユニットに対応するCPUモジュールは何ですか?
R33B は、iQ-R プラットフォームのバックプレーン インターフェイスとシステム バス プロトコルを共有する R シリーズ プロセス CPU、モーション CPU、および標準プログラマブル CPU を含む、MELSEC iQ-R シリーズ CPU モジュール範囲向けに設計されています。アプリケーションに必要な CPU パフォーマンス クラスについては、三菱電機の MELSEC iQ-R システム構成ドキュメントから特定の CPU モデルの互換性とファームウェア バージョン要件を確認してください。
