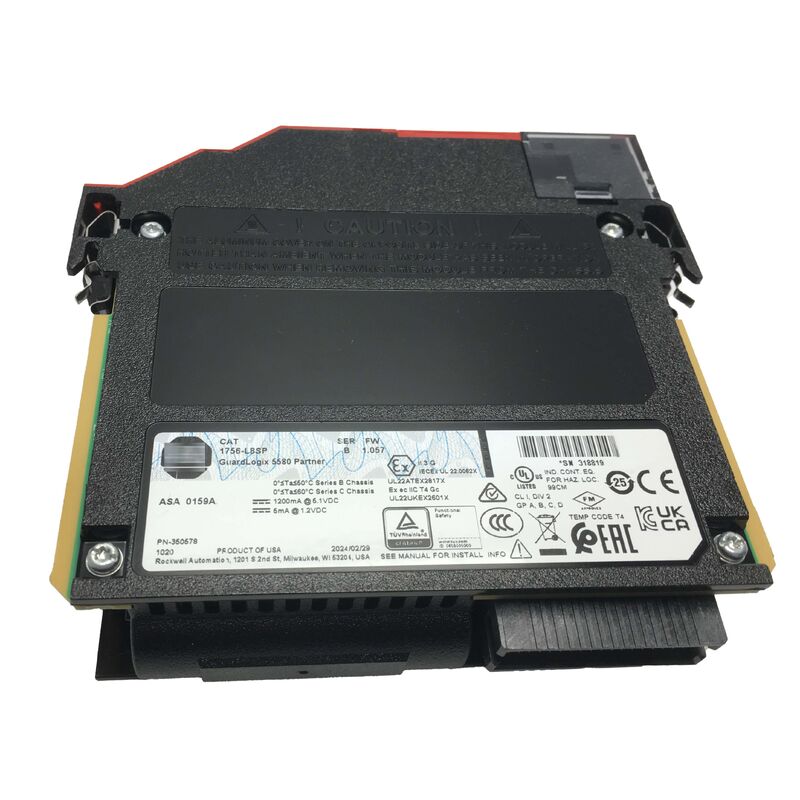

1756-L8SP AB GuardLogix5580 パートナー 安全管理者 Plc 1756L8SP 新品
アレン・ブラッドリー 1756-L8SP GuardLogix 5580 安全パートナーコントローラ
カタログ番号:1756-L8SP
製造者:ロックウェル・オートメーション / アレン・ブラッドリー
製品ファミリー:GuardLogix 5580 / コントロールロジックス
制御器のタイプ:安全パートナー (SIL 3 / PLe の共同処理者)
シャーシ:コントロールロジックスシリーズC
収納物:オープン
ディスプレイ:そうだ
安全性ランキング:SIL 3 / PLe / カテゴリー 4
概要
1756-L8SPは GuardLogix 5580 安全パートナーコントローラです. GuardLogix 5580 セキュリティシステムの半分を構成する専用コプロセッサモジュールです.独立して論理を実行することはできません..
Its role is to work alongside a paired primary GuardLogix 5580 controller (such as the 1756-L81ES through 1756-L85ES) to provide the redundant safety execution channel required for SIL 3 and Performance Level e (PLe) rated safety systems.
GuardLogix 5580 アーキテクチャでは,安全ロジックは主制御器と安全パートナーの両方で同時に実行されます.セキュリティパートナーが,その結果を. 合意がない場合, 2つのプロセッサが同じ安全データから異なる結論に達した場合, パートナーは安全障害を誘発し,システムを安全な状態にします.この1002 (二分の") の冗長な実行モデルは,SIL 3 / PLe セキュリティアーキテクチャの基礎です.
1756-L8SPは,任意のControlLogixシリーズC・シャシのペアプライマリコントローラーのすぐ右側のスロットにインストールされます.主要コントローラとして同じ Studio 5000 Logix Designer プロジェクトの一部として構成され,プログラムされています.安全パートナーには別々のプログラミングツールやプロジェクトはありません.セキュリティプログラムは,標準タスクとともに Studio 5000 プロジェクトに表示され,セキュリティタスクは自動的に両方のプロセッサに分配されます.
基本規格
| パラメータ |
価値 |
| カタログ番号 |
1756-L8SP |
| 製造者 |
ロックウェル・オートメーション / アレン・ブラッドリー |
| 製品ファミリー |
GuardLogix 5580 について |
| コントローラタイプ |
セキュリティパートナー (単独ではなく共同処理者) |
| 安全性評価 |
SIL 3 / PLe / カテゴリー 4 |
| シャーシ互換性 |
コントロールロジックスシリーズC (1756-A4, -A7, -A10, -A13, -A17) |
| スロット位置 |
パーリングされたプライマリコントローラのすぐ右側 |
| パワー・ドラッグ |
5 mA @ 1.2V DC; 1.2 A @ 5.1V DC |
| 権力 の 消耗 |
3.5W |
| 熱分散 |
11.9 BTU/h |
| 動作温度 |
0〜60°C (32〜140°F) |
| 囲み |
オープン |
| ディスプレイ |
そうだ |
| 認証 |
CE, CSA, CUL, KC, NRTL, RCM, UL |
| 体重 |
約0.43kg (0.94lbs) |
GuardLogix セキュリティアーキテクチャ
Rockwell Automation's GuardLogix system is described as the only true integrated safety controller — a system that executes both safety-rated and standard automation logic from a single software environmentこれは本当の違いです
従来のセキュリティアーキテクチャでは,標準PLCに加えて,別々の専用セキュリティコントローラと専用のセキュリティプログラミングツールが必要でした. GuardLogixはこの重複を排除します.
主要な GuardLogix 5580 コントローラーは,標準的な自動化タスク (動き,プロセス,離散 I/O) と安全性評価されたメモリパーティションでの安全タスクの実行を処理します.1756-L8SPは,安全隔壁の独立した検証チャネルとして機能します.
主要コントローラがセキュリティタスクを実行完了すると,セキュリティパートナーが結果を検証します.セキュリティ署名は,安全プログラムとデータのチェックサムと両プロセッサで一致する必要があります..誤差は潜在的欠陥を示し,安全状態への制御された移行につながります.
このペアアーキテクチャは,それぞれSIL 3およびPLeアプリケーションのIEC 61508およびISO 13849-1の要件を満たしています.安全ロジックは,主制御装置の安全タスクパーティションで実行されます.使用された特定のプライマリコントローラモデルによって決定される安全メモリサイズ.
設置と構成
1756-L8SPは1つのシャーシスロットを占めています.ペア付きプライマリコントローラは左側の隣接スロットを占めています.一緒に2つのスロットを占めています.
セキュリティパートナーが,その主要な位置に比べて他の位置にインストールすることはできません. 物理的なスロット関係はハードウェアアーキテクチャの一部です.
1756-L8SPの構成は, GuardLogix 主要コントローラプロジェクトが作成されたときに,Studio 5000 Logix Designer内で自動的に処理されます.プロジェクト I/O ツリーに安全パートナーが追加される,そのファームウェアは主制御機のファームウェアバージョンと一致し,安全サインは両方で同一である必要があります.これらの要件は,プロジェクトのダウンロード中に自動的に検証され,実行時に検証されます..
1756-L8SP フロントパネルの専用ハードウェアリセットボタンは,主制御器を中断することなく,電源アップまたは再起動シーケンス中に安全パートナーをリセットすることができます.これは,安全タスクのリセットが繰り返される必要のある運用シナリオにおいて重要です.. ボタンは通常の動作中に効果がないので,偶然のリセットを防止します.
安全システム設計の考慮事項
SIL 3 アプリケーションでは,すべての GuardLogix 5580 コントローラには 1756-L8SP 安全パートナーが正確に1人必要です.パートナーモジュールは必須のハードウェア要素です. パートナーなしで実行されるプライマリ GuardLogix コントローラーは,SIL 2 機能に制限されています.セキュリティパートナーがシステムをSIL3に 上げます
1756-L8SPを使用した安全システムを設計する際,安全機能のドキュメントは,安全パートナーによるファームウェア互換性,シャーシスロット配置,プライマリコントローラーの安全メモリ割り当て制御ペアの安全反応時間の貢献これらのすべてのパラメータは,IEC 61508とISO 13849-1で要求される安全検証文書で,アプリケーションの安全機能に定められています..
よく 聞かれる 質問
Q1: 1756-L8SP は GuardLogix 5580 主要コントローラと使用できますか?それとも特定のモデルだけでしょうか?
1756-L8SPは,すべての GuardLogix 5580 主要コントローラ (1756-L81ES から 1756-L85ES まで) と互換性があります.ファイアウェアのバージョンは,プライマリとセキュリティパートナーとの間に一致する必要があります. これはプロジェクトダウンロード中に強制されます.セキュリティタスクに利用可能なセキュリティメモリは,セキュリティパートナーではなく,プライマリコントローラモデルの機能である. 1756-L8SP自体にはユーザがアクセスできるメモリが含まれていない.プライマリで割り当てられた安全メモリを使用します..
Q2: システムが動作している間に 1756-L8SP がシャシーから取り除かれたらどうなるか?
システムが動作している間,安全パートナーを車体から外すことで,すぐに重大な安全障害が発生します.システムは安全な状態に移行します.主要なGardLogixコントローラがセキュリティパートナー通信の喪失を検知し,第二の検証チャネルなしではセキュリティロジックを実行し続けることはできません.SIL3の動作には両方のプロセッサが必要です.
Q3: 安全パートナーが黄色い状態のLEDを表示しています.これは何を示していますか?
1756-L8SPの黄色い状態のLEDは,通常,モジュールは動作しているが,主制御器と同期されていないか,または非重要な故障状態にあることを示します.ファイアウェアのバージョンがまだ一致していない場合,最初の稼働中に起こることがあります.,またはプロジェクトダウンロード後,安全サインが再確立されているとき. 特定の故障コードのためにStudio 5000のコントローラ診断を確認します. モジュールが新しくインストールされている場合,ファイアウェアの互換性を確認し,ダウンロードとセキュリティ署名の検証順序を完了します..
Q4: 1756-L8SP は,主制御機の標準 (非安全) タスクの実行に影響を与えているか?
1756-L8SPは,主制御機の安全タスクパーティションのみと相互作用する.標準とモーションタスクは,安全パートナーとは独立して主制御装置で実行する.安全パートナーが標準タスクスキャンサイクルを妨害することなく安全タスクの実行を検証するこれは GuardLogix 統合アーキテクチャの主要な利点です. セキュリティと標準制御は,どちらもパフォーマンスに影響を受けずに,同じハードウェアで共存します.
Q5: 1756-L8SP は GuardLogix 5570 (1756-L7SP) アプリケーションと後方互換性がありますか?
1756-L8SPは GuardLogix 5580ファミリーの安全パートナーであり, 1756-L7SPを安全パートナーとして使用する GuardLogix 5570システムと後方互換性がない.2つの家族には異なる建築があります固件プラットフォームとシャシの要件5570ベースのセキュリティシステムから 5580ベースのシステムへの移行には Studio 5000 でアプリケーションの完全な移行とセキュリティ機能の再検証が必要です.
