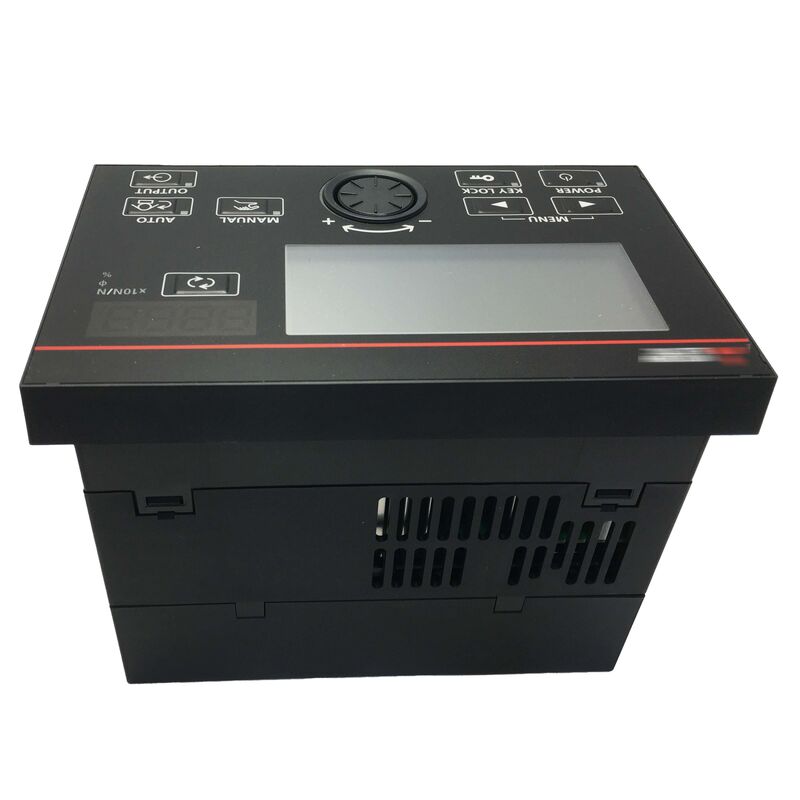

LE7-40GU-L ストレージコントローラ 全新 LE740GUL

三菱電機製LE7-40GU-Lは、紙、フィルム、箔、繊維、ワイヤー、板金などの連続シート材が加工機械を可変速で通過する際に、精密で一定の張力を維持するために設計された特殊なテンションコントローラーです。

このクローズドループレギュレーターは、重要なウェブテンション制御を自動化し、オペレーターの継続的な介入を不要にし、手動調整では達成できない一貫した材料ハンドリングを保証します。

三菱のLE-40MTおよびLE-30CTシリーズの後継機であるLE7-40GU-Lは、容易なレトロフィットのための直接的な物理的互換性を備え、多言語（英語、日本語、簡体字中国語）をサポートする3.8インチタッチパネルLCDを含む大幅な改善を導入しています。

LE7-40GU-Lは、以下の3つの異なる機械ポジションに、特殊な制御戦略で対応します。

• アンワインド（払出リール）： リール径の減少をブレーキトルクの調整で補償し、全径からコアまで一定の張力を維持します。
• 中間シャフト： 隣接セクション間の張力変動を分離するために、サーボモーターをトルクモードで使用して、加工ゾーンの張力を制御します。
• ワインド： ロール径の増加に伴いワインディングモーターのトルクを段階的に調整し、完全なワインディングサイクル全体で一定のウェブ張力を維持します。

各テンションゾーンには個別のコントローラーが必要であり、複雑なシステムではCC-LinkまたはEthernetを介して複数のユニットがネットワーク化され、協調制御が行われます。

LE7-40GU-Lは、コントローラーハウジングにパワーアンプを直接統合しており、DC 24Vシステムでは別のアンプモジュールが不要になります。このコンパクトな統合により、パネルスペースが削減され、配線が簡素化され、予備部品の必要性が最小限に抑えられます。

空圧システムの場合、コントローラーは電空レギュレーターに4-20mAの制御信号を提供し、サーボモーターアプリケーションはサーボアンプの基準入力にトルクコマンド電圧出力を利用します。

オプションのLE7-DCAリール径計算ユニットを使用すると、コントローラーは以下の機能をサポートします。

• オープンループ制御： 張力設定値、リール径、ライン速度に基づいてアクチュエーターのトルクを計算します（張力検出器のフィードバックなし）。
• フィードフォワード/フィードバック複合制御： 変化する条件への優れた応答のために、予測的なオープンループ計算と正確なフィードバック補正を組み合わせます。

このコントローラーは、三菱電機のLX7-F、LX-TD、LX-TD-928シリーズのテンション検出器と連携するように設計されています。互換性のある出力信号範囲を持つサードパーティ製検出器も、信号レベルの慎重な検証により使用できます。

はい、このコントローラーは標準的なEthernetハードウェア上でCC-Link IEフィールドネットワークベーシック通信をネイティブにサポートしており、張力値の監視、ステータスの読み取り、設定値の制御のためのスレーブステーションとして機能します。

信号損失を検出すると、コントローラーは設定された安全な動作モードに移行し、アラーム表示を生成し、必要に応じて機械保護のために緊急停止をトリガーできます。

LE7-40GU-Lは、ねじ端子の代わりにスプリングクランプ端子を使用し、リレー接点ではなくトランジスタ出力を提供するため、交換時の外部回路配線の適応が必要です。

いいえ、各LE7-40GU-Lは単一のテンションゾーンを制御します。複数のゾーンを持つ機械には、協調動作のためにネットワーク化された個別のコントローラーが必要です。
