SNP-9034 スカイネット・エレクトロニクス 5V±15V 電源接続モジュール
製品概要

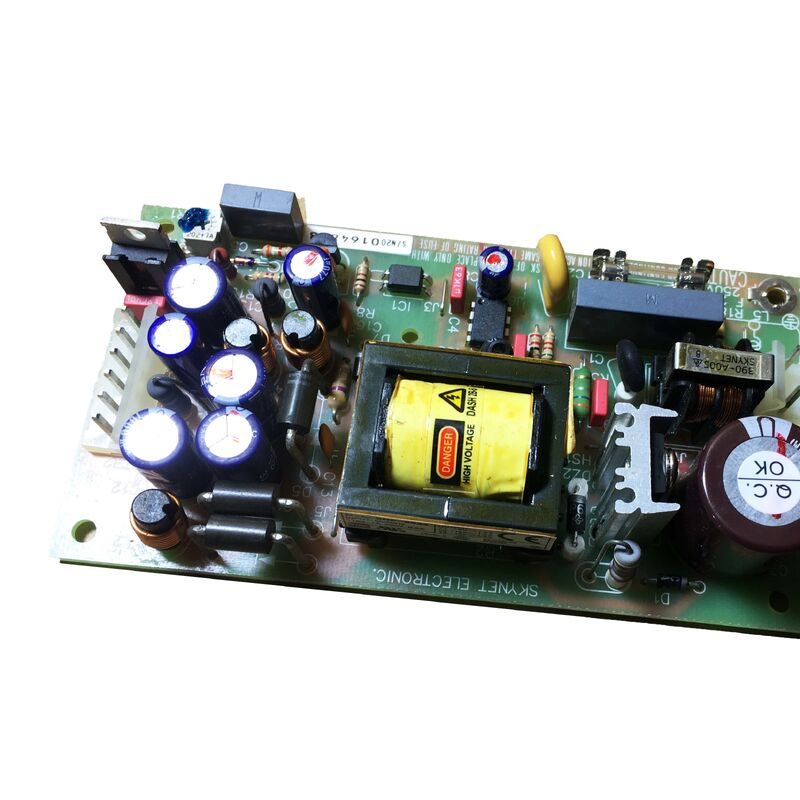

スカイネットSNP-9034は30ワットのオープンフレームスイッチング電源で,15.5Aで+5V,1.2Aで+15V,0.3Aで−15Vの3つの制御されたDC出力レールを同時に供給する.汎用AC入力範囲 (90VAC~260VAC) と世界周波数容量 (47Hz~63Hz)この電源は世界の電源網で 無事に動いています
PLCシステム,産業用機械制御ボード,測定機器,組み込み電子機器用に設計されていますこのコンパクトの電源は,70 × 130 × 32 の単一のユニットで論理レベル (+5V) とアナログレール (± 15V) の電力を供給します..1mm
基本規格
| 総出力 |
30W |
| 出力1 |
+5V DC @ 1.5A (定数) / 3A (ピーク) |
| 出力2 |
+15V DC @ 1.2A (定数) / 2A (ピーク) |
| 出力3 |
-15V DC @ 0.3A (評価) / 0.5A (ピーク) |
| 入力電圧範囲 |
90VACから260VAC |
| 入力頻度 |
47Hzから63Hz |
| 出力電圧の精度 |
±1% (すべてのレール) |
| 安全証明書 |
UL 1950,CSA 22.2 ノー234VDE EN60950 |
| サイズ |
70 × 130 × 32.1 mm |
トリプル出力アーキテクチャ
SNP-9034は,デジタル論理,マイクロコントローラー,PLC I/O回路の+5Vと,運用増幅器,アナログ信号コンディショニング,精密儀器の±15Vを組み合わせています.この古典的な電源アーキテクチャは,複合デジタル/アナログシステムにおける複数の電源またはDC-DC変換器の必要性を排除する.
普遍的な入力互換性
この電源は90VACから260VACへの自動電圧調整により,世界中に変更なしに動作します.47-63Hz周波数容量は50Hzと60Hzのメインストーメントの両方をカバーします.> 16ms の保持時間により,短時間の停電により安定した動作が保証されます..
オープンフレーム設計
オープン・フレーム構造により,設備のシャシーに簡単に組み込める.標準M3のマウントホール (60×120mmパターン) と業界標準のモレックス端末ブロックコネクターは,シンプルなインストールと保守を保証します..
認証とコンプライアンス
UL,CSA,VDEの安全証明書,FCCBクラスとVDEVfg243/1991EMI準拠により,この供給は北米,カナダ,欧州市場向け機器に適しています.
よく 聞かれる 質問
SNP-9034 は 115VAC と 230VAC の電源の両方で使用できますか?
はい.ユニバーサル入力範囲 (90VACから260VAC) は,ハードウェアの変更や構成なしに世界中の標準的な電源電圧で動作することができます.
ローバー・オーバー・電圧保護とは?
クローバー保護は,電圧が安全値を超えると影響を受けた出力をショートカットし,下流回路を保護します.この安全機能は,内部故障時に活性化され,電源サイクルをリセットする必要があります.
出力レールが独立して積もれるか?
各レイルは,必須の最低限の要件なしに0Aの負荷から動作することができる.ピーク電流評価は,起動突入および一時的な負荷ピークに対してヘッドルームを提供します.
コネクタは簡単に交換できるのか?
はい.AC入力 (Molex 5277-2) とDC出力 (Molex 5273-x) のコネクタの両方は,広く利用可能で互換性のある業界標準の端末ブロックを使用します.
これはPLC制御パネルに適していますか?
そうです SNP-9034は 適切な接地装置に 設置され 配電部品へのアクセスが制限されている場合 産業用制御パネルと 設備のシャシの要件を満たします
