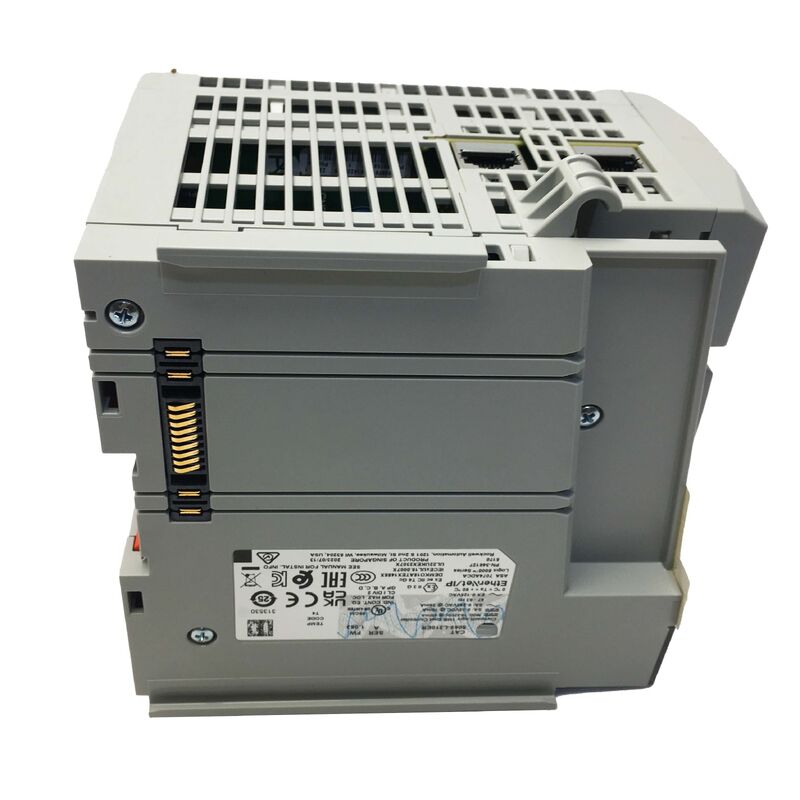

Allen-Bradley 5069-L310ER CompactLogix 5380 PLC
1MB EtherNet/IPモーションコントローラー、シリーズA
ミッドレンジの妥協なしのミッドレンジ制御
エントリーレベルのPLCからフルControlLogixラックへの移行には、多大なコスト、キャビネットスペース、エンジニアリング時間が必要です。多くの機械制御アプリケーションでは、このステップは不要です。
8つのローカル5069 Compact I/OモジュールAllen-Bradley 5069-L310ERはCompactLogix 5380コントローラーであり、このギャップを埋めます。DINレール取り付けパッケージで、現実的な予算に収まるサイズで、ミッドレンジの機械およびプロセスオートメーションに必要な処理能力、ネットワークアーキテクチャ、およびI/O容量を提供します。
- シリーズAユニット、1MBのユーザーメモリ
- 、クアッドコアプロセッサ
- によるパフォーマンス向上、
- デュアル1Gb EtherNet/IPポート5069-L310ERは、をサポートのみを使用してプログラミングされます。古いRSLogix 5000ソフトウェアは、CompactLogix 5380プラットフォームとは互換性がありません。古いCompactLogixシステムからアップグレードする前に、プログラミング環境が最新であることを確認してください。
- 8つのローカル5069 Compact I/Oモジュール最大125V AC
24のEtherNet/IPノード
| をサポート | プログラミングは |
|---|
| Studio 5000 Logix Designer | のみで可能 |
| 技術仕様 | パラメータ |
| 値 | 部品番号 |
| 5069-L310ER | シリーズ |
| A | ファミリー |
| CompactLogix 5380 | ユーザーメモリ |
| 1 MB | プロセッサ |
| クアッドコア | EtherNet/IPポート |
| 2 x 1 Gb | USBポート |
| 1 x Type B 2.0 Full-Speed | 通信 |
| EtherNet/IP、USB | EtherNet/IPノード |
| 最大24 | ローカルI/Oモジュール |
| 最大8 (5069 Compact I/O) | を直接サポートし、EtherNet/IPネットワーク経由で分散モジュールを介して追加のI/Oを利用できます。合計で最大24ノードです。 |
| 0 | タスク |
| 32 (タスクあたり最大1,000プログラム) | MOD電源 |
| 18-32V DC | SA電源 |
| 0-32V DC / 0-240V AC、47-63Hz | ATEX/IECEx最大 |
| 125V AC | イーサネット絶縁 |
| 連続300V; ENETポート間の絶縁なし | ネットワークトポロジー |
| リニア、スター、デバイスレベルリング (DLR) | イーサネット速度 |
| 10 / 100 / 1,000 Mbps (全二重) | 不揮発性メモリ |
| 2GB SDカード (1784-SD2、同梱) | 高さ |
| 123mm (4.84") | 奥行き |
| 136.81mm (5.39") | 動作温度 |
| 0-60℃ (32-140°F) | 最大125V AC |
-40-85℃ (-40-185°F)
相対湿度
8つのローカル5069 Compact I/OモジュールプログラミングソフトウェアStudio 5000 Logix Designerデュアル1Gb EtherNet/IPポートの機能シングルポートコントローラーは、I/OネットワークとHMI/SCADAトラフィックを同じセグメントで実行するか、トポロジーの制約があるアンマネージドスイッチを追加する必要があり、妥協を強いられます。
8つのローカル5069 Compact I/Oモジュール5069-L310ERのデュアル1Gbポートは、この妥協を排除します。一方のポートは機械のI/Oネットワークを管理し、もう一方のポートはプラントのイーサネットバックボーンに接続できます。あるいは、両方のポートをデバイスレベルリング (DLR)トポロジーで使用して、フォールトトレラントなネットワーク冗長性を実現し、単一のケーブル断線が発生した場合でも継続的な運用を保証できます。
この
絶縁仕様
は重要です。イーサネットポートとコントローラー内部の間は連続300Vの絶縁がありますが、2つのイーサネットポート間には絶縁がありません。この電気的連続性はDLR対応コントローラーの標準であり、パネルの接地とケーブル配線の計画にとって重要です。
クアッドコア処理とタスク実行5380世代のクアッドコアプロセッサは、以前のCompactLogixファミリーのシングルコアアーキテクチャと比較して大幅な改善をもたらします。これにより、スキャンタイムが高速化され、複数の同時タスクの処理が改善され、スキャンタイムの低下なしに、モーションコントロール、データロギング、および通信集約型アプリケーションの容量が増加します。
コントローラーは、
32のタスクとタスクあたり最大1,000プログラム
をサポートしており、ControlLogixシャーシを必要とせずに、複数の機能モード、レシピ管理、および協調マルチゾーン制御を備えた複雑な機械の組織化の柔軟性を提供します。5069 Compact I/Oの互換性5069-L310ERは、以前のCompactLogix世代の古い1769モジュールではなく、
5069 Compact I/Oモジュールファミリーを使用します。5069モジュールは、
高速バックプレーン通信
8つのローカル5069 Compact I/Oモジュールコントローラーは、バックプレーン上で最大8つのローカル5069モジュールを直接サポートし、EtherNet/IPネットワーク経由で分散モジュールを介して追加のI/Oを利用できます。合計で最大24ノードです。電源の柔軟性
8つのローカル5069 Compact I/OモジュールMOD電源(コントローラーモジュール電源) は
18-32V DCを必要とし、標準の24V DCパネル電源と互換性があります。このSA電源(I/Oモジュール電源) は、DC (0-32V) と AC (0-240V、47-63Hz) の両方を受け入れ、同じI/Oシャーシから異なる電圧要件を持つフィールドデバイスに電力を供給する柔軟性を提供します。
この
ATEX/IECEx
設置の場合、SA電源は最大125V ACに制限されます。これは、危険区域の設置におけるパネル設計時の重要な考慮事項です。
よくある質問
5069-L310ERに必要なプログラミングソフトウェアは何ですか？5069-L310ERは、Studio 5000 Logix Designerのみを使用してプログラミングされます。古いRSLogix 5000ソフトウェアは、CompactLogix 5380プラットフォームとは互換性がありません。古いCompactLogixシステムからアップグレードする前に、プログラミング環境が最新であることを確認してください。このコントローラーは、いくつのI/OモジュールとEtherNet/IPノードをサポートしていますか？
5069-L310ERは、バックプレーン上で最大
8つのローカル5069 Compact I/Oモジュールと、ネットワーク全体で最大24のEtherNet/IPノード
をサポートします。ノードには、リモートI/Oアダプター、ドライブ、HMI、およびいずれかのイーサネットポートに接続されたその他のEtherNet/IPデバイスが含まれます。
このコントローラーはモーションコントロール軸を処理できますか？この5069-L310ERは0モーション軸定格
であり、統合モーションコントロールはサポートしていません。CIPモーション軸制御を必要とするアプリケーションでは、同じ製品ファミリー内の5069-L320ERまたはモーション機能を備えたより大容量の5380コントローラーが適切な選択肢となります。
デュアルEtherNet/IPはどのようなネットワークトポロジーをサポートしていますか？2つのイーサネットポートは、リニア、スター、およびデバイスレベルリング (DLR)
トポロジーをサポートしています。DLRはネットワークフォールトトレランスを提供します。リング上のどこかで単一のケーブル断線が発生した場合でも、トラフィックは自動的に再ルーティングされ、I/Oネットワークは運用を継続します。これは、予期しないダウンタイムが高価なアプリケーションにとって重要な信頼性の利点です。
