| 起源の場所 | アメリカ合衆国 |
| ブランド名 | Allen Bradley |
| 証明 | CE ROHS |
| モデル番号 | 1769-L30ER |
CompactLogix 5370 L3 シリーズには、同じ 1MB メモリ、デュアル EtherNet/IP、および 8 つのローカル I/O スロット仕様を共有するいくつかのバリエーションが含まれています。違いは、容量ベースではなく機能的なものです。
| 変異体 | モーション | スーパーキャップ (RTC) | 一般的な使用方法 |
|---|---|---|---|
| 1769-L30ER(本) | いいえ | はい | 標準シーケンス、無害 |
| 1769-L30ERM | あり (CIP 4 軸) | はい | CIPモーションコントロール |
| 1769-L30ER-NSE | いいえ | いいえ | 危険な場所 (Cl.I Div.2) |
1769-L30ER はベースライン L3 構成です。完全な EtherNet/IP ネットワーキングおよび DLR 機能、1MB プログラム メモリ、8 つの拡張スロット、DLR を備えたデュアル イーサネットを備えていますが、CIP モーション軸機能はありません。マシン制御、シーケンス、分散 I/O 管理、およびサーボ軸調整を必要としない HMI 接続に関して、L30ER はモーション対応 L30ERM よりも低コストで完全な機能セットを提供します。
内蔵スーパーキャパシタは停電時にリアルタイム クロック (RTC) 値を保持します。この機能は NSE バリアントにはありません。これにより、標準 L30ER は、正確なタイムスタンプ付きデータや停電復旧後の時間ベースのプログラム実行を必要とする非危険用途向けの正しい仕様となります。
| パラメータ | 価値 |
|---|---|
| ユーザーメモリ | 1MB |
| イーサネットポート | 2 × DLR 付き EtherNet/IP |
| プロトコル | EtherNet/IP、CIPモーション、CIP同期、Modbus TCP |
| 最大。 EtherNet/IP ノード | 16 |
| ローカル I/O 拡張 | 最大8×1769 |
| 一般的なスキャン | < 1ms (小規模プログラム) |
| タスク | 各32 / 100プログラム |
| 供給 | DC24V(±20%) |

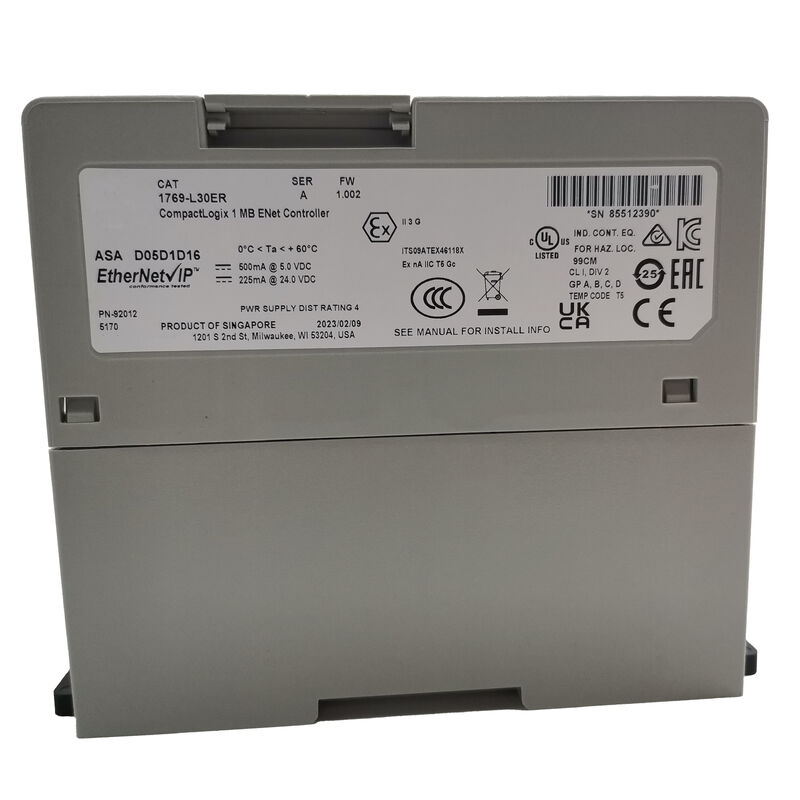

| 現在 | 500mA @ 5V; 225mA @ 24V |
| 力 | 最大4.5W |
| 寸法 | 130×80×110mm（高さ×幅×奥行き） |
| IP等級 | IP20 |
| 分離 | 30V連続 |
| 安全性 | SIL2 / PLd (安全I/O付き) |
| 取り付け | DINレールまたはパネル |
1769-L30ER は、IEEE 1588 Precision Time Protocol を使用してネットワーク内のすべての EtherNet/IP デバイスに共通の時刻基準を配布する CIP Sync をサポートしています。 CIP Sync がアクティブな場合、さまざまなノード (ドライブ、I/O アダプター、HMI 端末) で記録されたイベントのタイムスタンプはすべて同じクロックを参照します。これにより、イベント後の分析と生産追跡において、分散システム全体の一連のイベントが読みやすく信頼性の高いものになります。
高速包装ライン：フィルムの送り、切断、シール、および拒否メカニズムが EtherNet/IP 上で調整されます。 CIP Motion はサーボ同期を処理します。 CIP Sync は、回線上のすべてのイベントにタイムスタンプを付けます。
自動倉庫システム：L30ER 連携の下で EtherNet/IP ノードとして動作するスタッカー クレーン、コンベア、バーコード スキャナー。リング上には最大 16 台のデバイス。 DLR はケーブル障害から保護します。
水処理ステーション:分散型 I/O ステーション上のレベル センサー、流量計、およびポンプ バルブ アクチュエーター。 L30ER はプロセス データを収集し、中央パネルからポンプ シーケンスを制御します。
協調的なマルチコントローラー システム:L30ER は、大規模な ControlLogix または CompactLogix ネットワーク内のローカル インテリジェント ノードとして動作し、EtherNet/IP 経由でシステム レベルのコントローラとデータを交換しながら、マシン セクションのローカル I/O を管理します。
Q1: 1769-L30ER と 1769-L30ERM の実際的な違いは何ですか?
L30ERM は、同じハードウェア プラットフォームに CIP モーション コントローラ機能 (4 サーボ軸) を追加します。 L30ER には CIP モーション機能がありません。Kinetix サーボドライブを調整された CIP モーション軸として制御することはできません。アプリケーションがディスクリートおよびプロセス制御のみを必要とする場合 (サーボ動作調整は必要ありません)、L30ER が適切でコスト効率の高い仕様となります。サーボ軸調整が必要な場合はL30ERMが必要です。
Q2: 1769-L30ER に接続するプログラミング ソフトウェアは何ですか?
Studio 5000 Logix Designer は、CompactLogix 5370 ファミリ用のプログラミング環境です。接続では、ラップトップに直接アクセスするには USB ポートを使用するか、ネットワーク プログラミングには EtherNet/IP ポートを使用します。 Studio 5000 は、ラダー図、構造化テキスト、ファンクション ブロック図、およびシーケンシャル ファンクション チャートをサポートしています。 1769-L30ER は、Logix Designer バージョン 20 以降をサポートします。
Q3: 8 つの拡張モジュールはローカル I/O ポイントをいくつ提供しますか?
ポイント数は、選択した特定の 1769 Compact I/O モジュールによって異なります。 16 ポイントのデジタル I/O モジュールを混合した 8 スロット拡張により、ローカルで 128 の I/O ポイントが提供されます。 8 スロットすべての高密度 32 ポイント モジュールは、256 個のローカル I/O ポイントを提供します。 8 スロットの制限はハードウェアの制約です。その制限内で、モジュールの選択によって合計ポイント数が決まります。
Q4: 30V 連続絶縁定格は何に使用されますか?
30V 連続絶縁は、コントローラの USB、イーサネット、および内部バス インターフェイス間の基本絶縁の定格電圧です。これは、コントローラと接続されたデバイス間のコモンモード電圧差から保護する電気的分離を定義します。実際には、この定格は、コントローラの通信ポートが高電圧アプリケーション用に絶縁されていないことを意味します。高電位のフィールド回路に接続するには、コントローラとフィールド配線の間に適切な絶縁ハードウェアを使用する必要があります。
